開口
|
|
開口 |
開口を入力します。
壁開口とスラブ開口の２種類あります。
| 実行方法 | 操作方法 | 壁開口 | スラブ開口 |

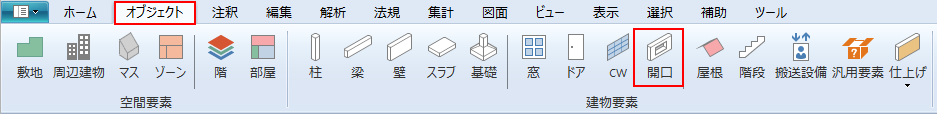

リボンメニュー[オブジェクト]→[開口]

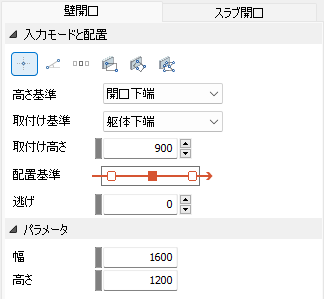

入力モードなどの設定値を入力し、ビュー上で頂点を指示していきます。
頂点の指示方法は入力モードによって異なります。
点
1点指示で入力します。
点＋角度
1点目で入力位置を指示し、2点目で回転角度を指定して入力します。
中央配置
2点間の中央に入力します。
面上矩形
入力する壁面を指示後、2点指示で矩形（回転角0度）ポリゴンを入力します。
面上角度つき矩形
入力する壁面を指示後、3点で角度つき矩形ポリゴンを入力します。
1－2点目で底辺、3点目で高さを指示します。
面上ポリゴン
入力する壁面を指示後、ポリゴンの各頂点を指示して入力します。
右クリックで線分、円弧（3点）、円弧（接円弧）を切り替えて入力できます。
開口を取り付ける基準レベルを選択します。
開口を取り付ける高さの基準となるレベルを選択します。
開口を取り付ける高さ（取り付け基準～高さ基準までの距離）を設定します。単位[mm]
開口を配置する基準点を設定します。
配置基準からのオフセット距離を設定します。単位[mm]
幅
開口の幅を設定します。単位[mm]
高さ
開口の高さを設定します。単位[mm]

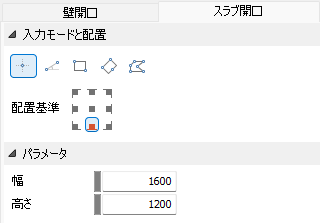

点
1点指示で入力します。
点＋角度
1点目で入力位置を指示し、2点目で回転角度を指定して入力します。
矩形
2点指示で矩形（回転角0度）ポリゴンを入力します。
角度つき矩形
3点で角度つき矩形ポリゴンを入力します。
1－2点目で底辺、3点目で高さを指示します。
ポリゴン
ポリゴンの各頂点を指示して入力します。
右クリックで線分、円弧（3点）、円弧（接円弧）を切り替えて入力できます。
開口を配置する際の断面形状に対する基点を指定します。
幅
開口の幅を設定します。単位[mm]（※点、点＋角度、中央配置入力のときのみ）
高さ
開口の高さを設定します。単位[mm]（※点、点＋角度、中央配置入力のときのみ）
