搬送設備(エレベーター)を入力します。

◆実行方法

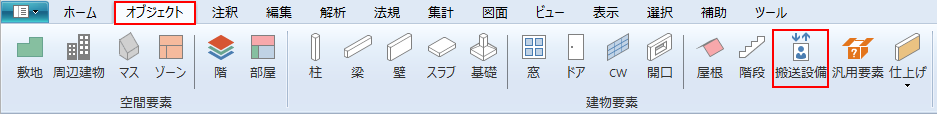

リボンメニュー[オブジェクト]→[搬送設備]

◆操作方法

入力モードなどの設定値を入力し、ビュー上で頂点を指示していきます。

頂点の指示方法は入力モードによって異なります。

◆設定値

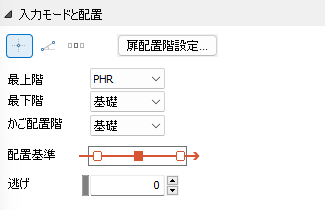

入力モード

点

1点指示で入力します。

 点＋角度

1点目で入力位置を指示し、2点目で回転角度を指定して入力します。

 中央配置

2点間の中央に入力します。

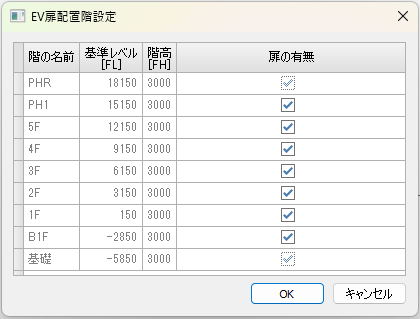

扉配置階設定

EVの扉を配置する階を設定します。扉の有無のチェックで設定が行えます。

最上階

搬送設備を配置する最上階を選択します。

最下階

搬送設備を配置する最下階を選択します。

かご配置階

搬送設備のかごを配置する階を選択します。

配置基準

かごを配置する配置基準を選択します。

逃げ

配置基準からの逃げ寸法を設定します。単位[mm]

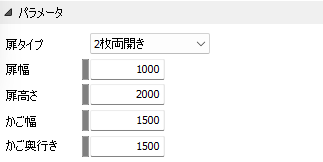

パラメータ

扉タイプ

EV扉のタイプを選択します。

扉幅

EV扉の幅を設定します。単位[mm]

扉高さ

EV扉の高さを設定します。単位[mm]

かご幅

EVかごの幅を設定します。単位[mm]

かご奥行き

EVかごの奥行きを設定します。単位[mm]
