寸法線を入力します。

◆実行方法

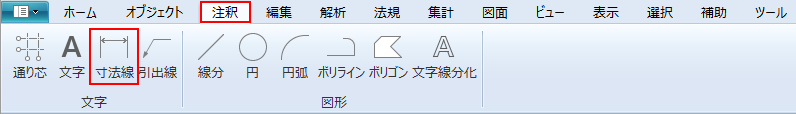

リボンメニュー[注釈]→[寸法線]

◆入力モード

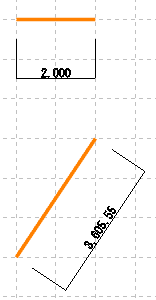

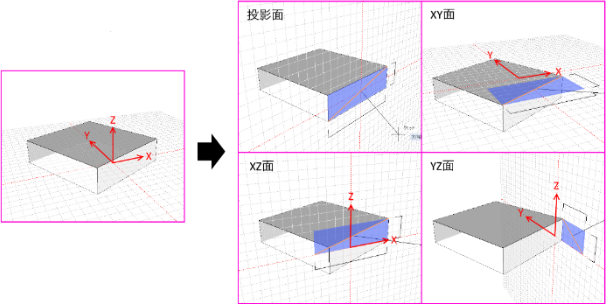

ビューから線分検索

ビューから線分を検索して、基準線分を指定します。

◆設定値

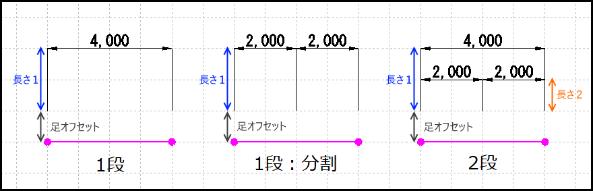

スタイル

1段の寸法線を入力します。

1段の寸法線で複数の寸法を入力します。

2段の寸法線を入力します。

足オフセット ／長さ1 ／長さ2

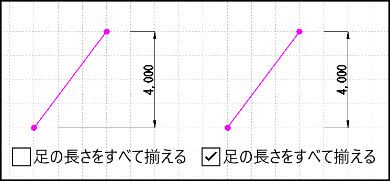

足の長さをすべて揃える

直交寸法の場合、足の長さをすべて揃える場合に✓します。

矢印記号

寸法線の両端の記号を指定します。

寸法線の両端記号のサイズを指定します。

寸法数値

フォント

寸法数値のフォントを設定します。

サイズ

寸法数値のフォントサイズ、スタイル、色を設定します。

少数点以下桁数

寸法数値の少数点以下の桁数をを設定します。

少数点以下の数値は「四捨五入」、「切上げ」、「切捨て」から選択します。

数値位置

数値浮き

寸法数値の浮きを設定します。

描画属性

描画属性を設定します。
