作表(住宅省エネ) ※LEでは、ご利用できません。

平面作図、立面作図、開口作図で作図したポリラインを指定し、長方形優先で求積図を作成し、部屋と方位ごとの面積表を作成します。

概要

平面作図、立面作図、開口作図で作成した、それぞれのポリラインから求積図を作成し、部屋面積や方位毎の外皮面積として作表します。

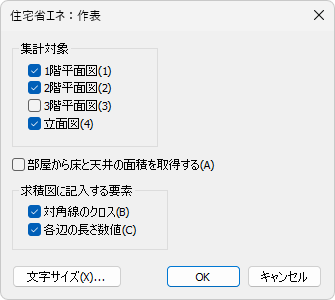

■ダイアログ

集計対象

求積図と面積表を作成する対象を指定します。

平面図と立面図が指定できます。

部屋から床と天井の面積を取得する

集計対象にした部屋から、床と天井を外皮面積として集計する場合に☑します。

部屋属性に従って床と天井の面積を取得します（【平面作図】コマンドを参照）。

求積図に記入する要素

[対角線のクロス]

求積図を作図するときに各領域ごとに点線で対角線が描かれます。

その対角線を描画するときに☑し、描画しないのであれば☑を外します。

[各辺の長さ数値]

求積図を作図するときに各領域の辺に長さが描かれます。

その数値を描く場合は☑し、描かないのであれば☑を外します。

文字サイズ

文字の設定を行います(詳細は【文字記入】コマンド参照)。

■操 作

☑した集計対象の領域を矩形で囲みます。

囲んだ領域内の対象レイヤーに存在する図形を求積図として作図します。

面積表は、階ごとの部屋、方位ごとに作成します。

• 作図レイヤ名、作図カラー（レイヤ依存）は固定です。
  住宅省エネ：求積表
  住宅省エネ：求積図

• 天井・屋根の勾配を指定している場合、上面の求積表は勾配を考慮した面積と式になります。
  勾配を考慮した部屋名には(＊)が追加されます。

補足

• 住宅省エネコマンドの考え方

原則として、入力した要素から面積の集計を行います。

平面図の部屋から部屋面積と床、天井の面積

立面図の壁から外壁面積

開口から開口面積

それぞれを方位ごとに集計して作表します。

「住宅省エネ機能の解説」を参照してください。

参考：

下記の資料を参考にしています（出典：国土交通省）。

住宅省エネルギー技術講習テキスト​【基準・評価方法編】（第2版） P88～
