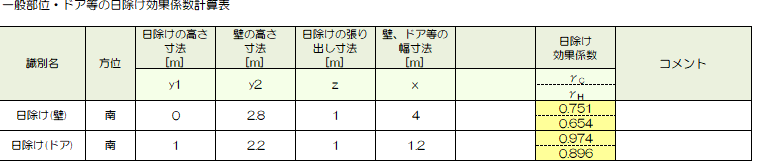

｜一般部位・ドア等の日除け効果係数計算表
計算書(住宅・住戸)出力から一般部位・ドア等の日除け効果係数計算表を個別に、Excel形式のファイル(拡張子「.xlsx」)で出力します。
壁の直接入力で日除け効果係数を設定した場合、「一般部位・ドア等の日除け効果係数計算表」が出力されます。
ドアの場合も、壁の直接入力の開口（直接入力）で、単一材又は複合材として設定し、日除け効果係数を設定した場合、
出力されます。
選択モード：外壁(直接入力)を参照してください。
一般部位（壁）の日除け効果係数は、 外壁（壁の直接入力）の計算補助(日除け効果係数)ダイアログで設定します。
ドアの日除け効果係数は、 外壁（壁の直接入力）の計算補助(日除け効果係数)ダイアログで設定します。
■ 説明
| 項 目 | 説 明 |
|---|---|
| 識別名 | 計算補助(日除け効果係数)ダイアログで指定された、識別名が表示されます。 |
| 方位 | 直接入力で設定された壁の方位が表示されます。 |
| 日除けの高さ寸法 [m] y1 |
日除けの高さ寸法が表示されます。 一般部位の場合、0が表示されます。 ドアの場合、日除け下端からドア上端までの垂直距離が表示されます。 |
| 壁の高さ寸法 [m] y2 |
一般部位の場合、直接入力で指定した壁の高さが表示されます。 ドアの場合、直接入力で指定した開口の高さが表示されます。 |
| 日除けの張り出し寸法 [m] z |
壁面から日除けの張り出し寸法が表示されます。 |
| 壁、ドアの幅寸法 [m] x |
一般部位の場合、直接入力で指定した壁の幅が表示されます。 ドアの場合、直接入力で指定した開口の幅が表示されます。 |
| 日除け効果係数 γC、γH |
日除け効果係数が表示されます。 日除け効果係数は、建築研究所の「日よけ効果係数算出ツール」のWEB-APIを使って算出されます。 日除け効果係数が直接入力された場合、その値が表示されます。 また、日除け効果係数の根拠資料は「選択モード：外壁(直接入力)」の 計算補助(日除け効果係数)ダイアログから取得することができます。 一般部位：計算補助(日除け効果係数)ダイアログ ドア：計算補助(日除け効果係数)ダイアログ |
| コメント |
設定したコメントが表示されます。 一般部位：外壁（壁の直接入力）の計算補助(日除け効果係数)ダイアログでコメントを 設定した場合、表示されます。 ドア：外壁（開口の直接入力）の計算補助(日除け効果係数)ダイアログでコメントを 設定した場合、表示されます。 |
