｜トレース図を開く
CAD図面をトレース図として開きます。
■ 操作
1.[表示]メニューから〔トレース図〕パネルの[ 開く] を選択する

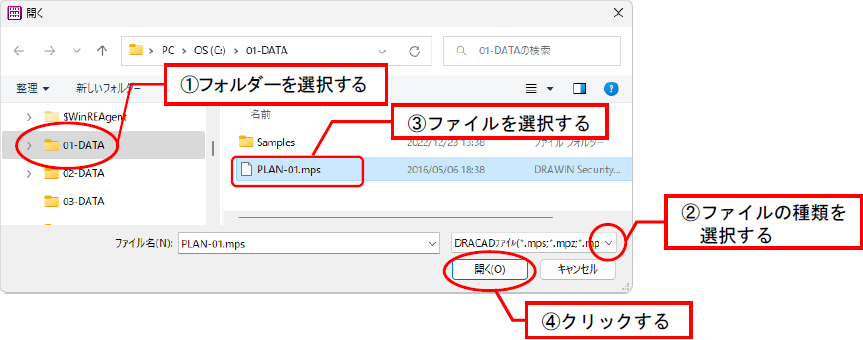

2.開くダイアログが表示される
開くファイルのフォルダー、ファイルの種類を設定します。
ファイル名を選択して、[開く]ボタンをクリックします。
3.トレース図の読み込みダイアログが表示される
CAD図面を読み込む階を指定します。
読み込めるCADデータのファイル形式
SAVE-住宅では下記のCADファイルを読み込むことができます。
*.MPS ：DRA-CADの圧縮データファイル
※パスワードが設定されている場合は読み込めません。
*.MPZ ：DRA-CADのデータファイル
*.MPX ：OLEを含まないDRA-CADのデータファイル
*.MPW ：DRA-CADαのデータファイル
*.MPP ：DRA-CAD2 V2のデータファイル
*.DWG､*.DXF ：AutoCADのデータファイル
*.JWC ：JW_CADのデータファイル
*.JWW ：Jw_cad for Windowsのデータファイル
*.SFC､*.P21 ：図面の電子納品のために作成されたCADデータファイル
4.読み込んだCADデータがトレース図として表示される
CAD図面の座標原点が、SAVE-住宅の軸の原点(最小Ｘ軸、Ｙ軸の交点位置)にくるように読み込まれます。
※原点からデータが離れすぎている場合は、CAD側で原点位置を変更してください。
※読み込んだCADデータは、【環境設定】コマンドの[図面の表示色]で設定している色で表示されます。
表示色
あらかじめ設定されている「軸」、「補助軸」、「図面」、「選択色」の表示色は、【環境設定】コマンドで変更することができます。初期設定に戻す場合は、[初期設定に戻す]ボタンをクリックします。
※マニュアルでは、見やすくするために、初期設定より濃い色で表示している場合があります。
