使用昇降機一覧

　｜使用昇降機一覧

メニュー：[設備機器]メニューから〔使用機器一覧〕パネルの[昇降機]をクリック

使用する昇降機を登録します。

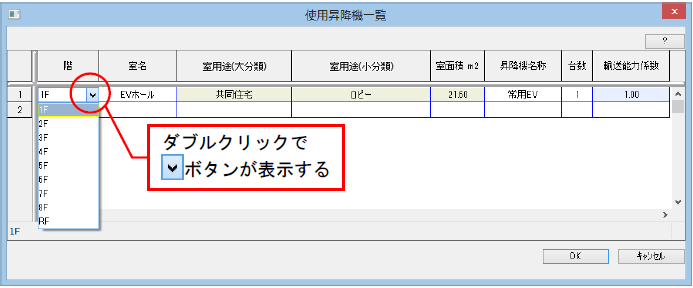

■ グリッドシート

※部屋の属性で「計算除外」に ✔ が入っている、または室用途が「未設定」に設定されている部屋は、赤文字で表示
され、計算には反映されません。
※部屋の属性で「吹抜け」に ✔ が入っている部屋は、表示されません。
※グレーの項目は、直接入力、編集することはできません。

■ 説明

入力項目	説　　明
階	モデル上で部屋が存在する階を選択します。
室名	主にサービスを提供する室(昇降機を利用する人の主たる居室）を選択します。主にサービスを提供する室が複数あり、それらの室の用途が異なる場合は、床面積の合計が最も大きい室用途に属する代表室を主にサービスを提供する室として選択します。
室用途(大分類)	サービスを提供する室の室用途(大分類)が表示されます。
室用途(小分類)	サービスを提供する室の室用途(小分類)が表示されます。
室面積㎡	サービスを提供する室の面積が表示されます。
昇降機名称	昇降機リストで登録した昇降機を選択します。
台数	設定する昇降機の台数を入力します。
輸送能力係数	輸送能力係数を表示します。ダブルクリックすると、「輸送能力係数」のダイアログが表示され、設定できます(詳細は、「輸送能力係数」を参照）。

※使用機器一覧で、名称等の文字列入力の箇所には、カンマ（，）、改行を使用しないようにしてください。

1)各ボタンの説明

[？]ボタン：[？]ボタンにカーソルを合わせると、ヘルプが表示されます。

輸送能力係数

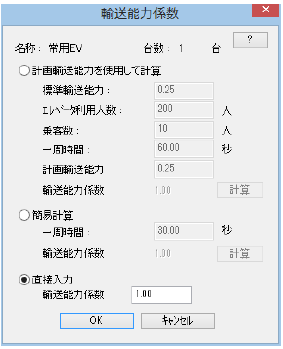

■ ダイアログ

■ 説明

入力項目	説　　明
計画輸送能力を使用して計算	輸送能力係数を算出する場合、「計画輸送能力を使用して計算」を選択します。 ※「計画輸送能力を使用して計算」を選択すると、「標準輸送能力」、「エレベータ利用人数」、「乗客数」、「一周時間」、「計画輸送能力」が指定可能となります。１)のa)を参照
標準輸送能力	標準輸送能力を指定します。
エレベータ利用人数	エレベータを利用する乗客員数の合計を入力します。
乗客数	エレベータの乗客員数を入力します。
一周時間	エレベータの一周時間を入力します。
計画輸送能力	計画輸送能力を入力します。
輸送能力係数	[計算]ボタンを実行すると輸送能力係数が算出されます。
簡易計算	簡易算出法を使用して輸送能力係数を算出する場合、「簡易計算」を選択します。 ※選択すると、「一周時間」が指定可能となります。１)のc)を参照
一周時間	エレベータの一周時間を入力します。
輸送能力係数	[計算]ボタンを実行すると輸送能力係数が算出されます。
直接入力	「輸送能力係数」を直接指定する場合、「直接入力」を選択します。 ※選択すると、「輸送能力係数」が指定可能となります。
輸送能力係数	輸送能力係数を入力します。

1)輸送能力係数の算出方法

輸送能力係数M［-］は、次式により求めます。
Ｍ＝Cstd ／ Cdesign
ここで、

Cstd ：標準輸送能力
Cdesign：計画輸送能力

a)標準輸送能力Cstd の定め方
標準輸送能力Cstd の定め方は次のとおりです。

・主たる建物用途が事務所等で、一社占有の建物の場合は0.25、一社占有の建物ではない場合は
0.20 とします。
・主たる建物用途がホテル等の場合は0.15 とします。
・その他の建物用途については、当該建築物の用途、および実況に応じて適宜値を定めること
とします。

b)計画輸送能力Cdesign の定め方
計画輸送能力Cdesign は、次の式により求めます。

Cdesign ＝Hlift,5min ／ Htotal
Hlift,5min ＝( 300 × Hin × N ) ／ RTT

ここで、

Hlift,5min ：５分間エレベータ輸送人数［人］
Htotal ：エレベータ利用人数［人］
Hin ：乗客数［人］
N ：エレベータの台数［台］
RTT ：一周時間［秒］

c)小規模事務所ビルを対象とした輸送能力係数Ｍの簡易算出法
主たる建物用途が事務所等で、当該建築物の階数が４階以下または床面積の合計が4000 ㎡以下の場
合には、平均運転時間間隔⊿T［秒］を30 で除した値を輸送能力係数Ｍとすることができます。
ただし、平均運転時間間隔⊿T が30 秒以上の場合は、輸送能力係数Ｍは１とします。
