｜仕様管理

メニュー：[ホーム]メニューから〔全体設定〕パネルの[仕様管理]をクリック

住宅設備機器に関する仕様の設定を行います。

■ 操作

1.[ホーム]メニューから〔全体設定〕パネルの[ 仕様管理]を選択する

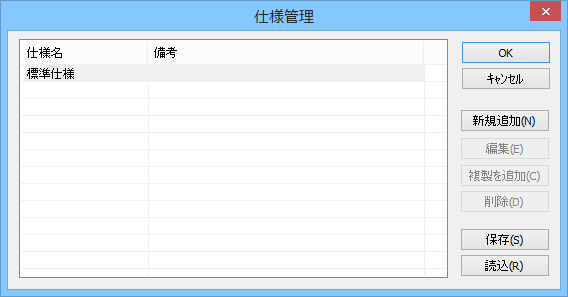

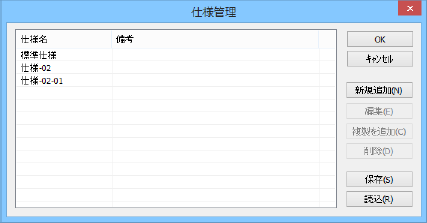

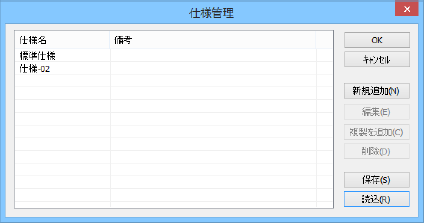

2.仕様管理ダイアログが表示される

• [新規追加]ボタン　：新規に仕様を作成し追加します。
• [編集]ボタン　　　：すでにある仕様を編集します。
• [複製を追加]ボタン：すでにある仕様と同じものを複製し追加します。
• [削除]ボタン　　　：すでにある仕様を削除します。
• [保存]ボタン　　　：作成した仕様の一覧をxmlファイルで保存します。
• [読込]ボタン　　　：保存した仕様の一覧を読込みます。
• ※すでにある仕様を選択すると、[編集]、[複製を追加]、[削除]ボタンが有効になります。

●新規仕様の追加

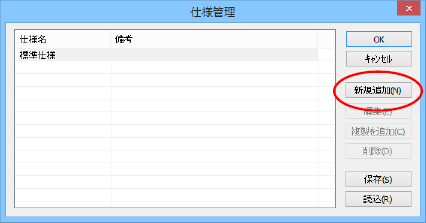

1.仕様管理ダイアログから新規に追加する
[新規追加]ボタンをクリックします。

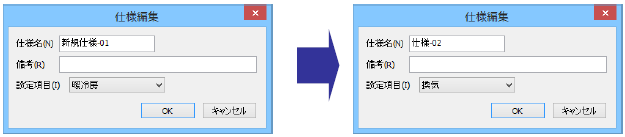

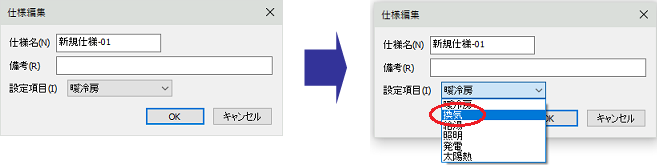

2.仕様編集ダイアログが表示される
仕様名の設定や設定項目を選択します。

※設定項目のプルダウンリストから「暖冷房」、「換気」、「給湯」、「照明」、「発電」、「太陽熱」のいずれかを選択すると、設定した項目のダイアログが表示されます。「暖冷房」を選択する場合も、１度プルダウンリストから選択します。

※設定項目を選択しない場合は、[ＯＫ]ボタンをクリックすると仕様管理ダイアログに設定されます。

3.選択した設定項目のダイアログが表示される

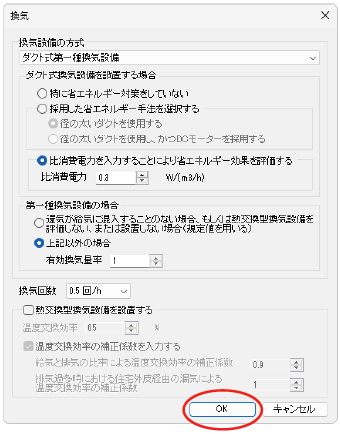

設定項目で「換気」を選択した場合は、換気ダイアログが表示されます。各項目を設定し、[ＯＫ]ボタンをクリックします。

※ダイアログの詳細は、「設定項目のダイアログ」を参照してください。

4.仕様編集ダイアログが表示される
[ＯＫ]ボタンをクリックします。

※１つの仕様名で「暖冷房」、「換気」、「給湯」、「照明」、「発電」、「太陽熱」の設備項目を設定します。その他の設定項目（ここでは、３.で設定した「換気」以外）を変更する場合は、２.と３.の操作を繰り返します。
設定しない項目は、初期設定となります。

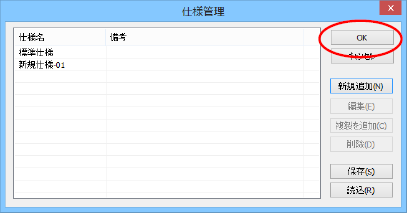

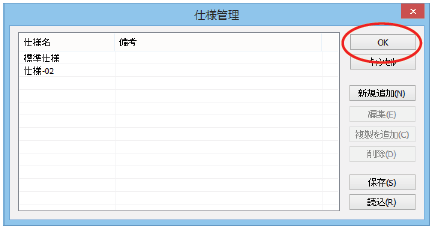

5.仕様管理ダイアログが表示される
仕様管理ダイアログに新規で設定した仕様名が表示されます。[ＯＫ]ボタンをクリックすると設定されます。

●仕様の編集

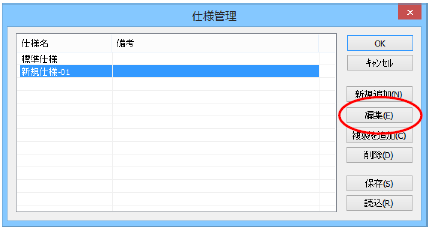

1.仕様管理ダイアログから編集する
編集する仕様名を選択し、[編集]ボタンをクリックします。

2.仕様編集ダイアログが表示される
仕様名を変更し、変更する設定項目を選択します。

※設定項目のプルダウンリストから「暖冷房」、「換気」、「給湯」、「照明」、「発電」、「太陽熱」のいずれかを選択すると、設定した項目のダイアログが表示され、設定された内容が確認できます。「暖冷房」を選択する場合も、１度プルダウンリストから選択します。

※仕様名だけを変更し、設定項目を選択しない場合は、[ＯＫ]ボタンをクリックすると、仕様管理ダイアログに設定されます。

3.選択した設定項目のダイアログが表示される
設定項目で換気を選択した場合は、換気ダイアログが表示されます。各項目を設定し、[ＯＫ]ボタンをクリックします。

※ダイアログの詳細は、「設定項目のダイアログ」を参照してください。

4.仕様編集ダイアログが表示される
[ＯＫ]ボタンをクリックします。

※その他の設定項目を変更したい場合は、２.と３.の操作を繰り返します。

5.仕様管理ダイアログに設定した仕様名が表示される
[ＯＫ]ボタンをクリックすると設定されます。

●仕様の複製を追加

1.仕様管理ダイアログから複製を追加する

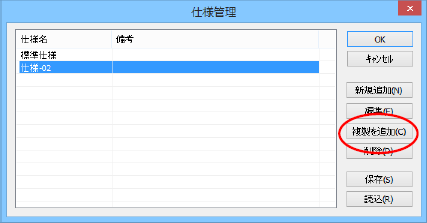

仕様名を選択し、[複製を追加]ボタンをクリックします。

2.仕様管理ダイアログに複製した仕様名が表示される

●仕様の削除

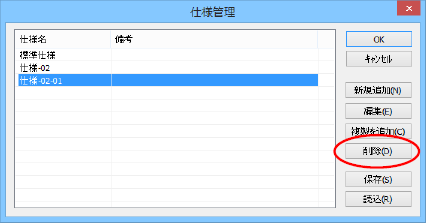

1.仕様管理ダイアログから削除する
削除する仕様名を選択し、[削除]ボタンをクリックします。

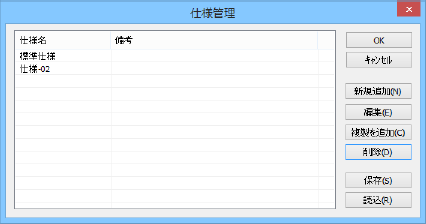

2.指定した仕様が削除される

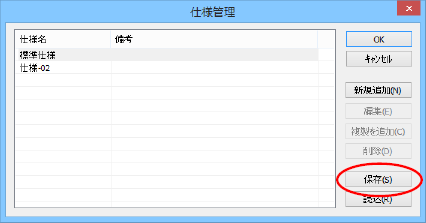

●仕様の保存

1.作成した仕様の一覧を保存する
[保存]ボタンをクリックします。

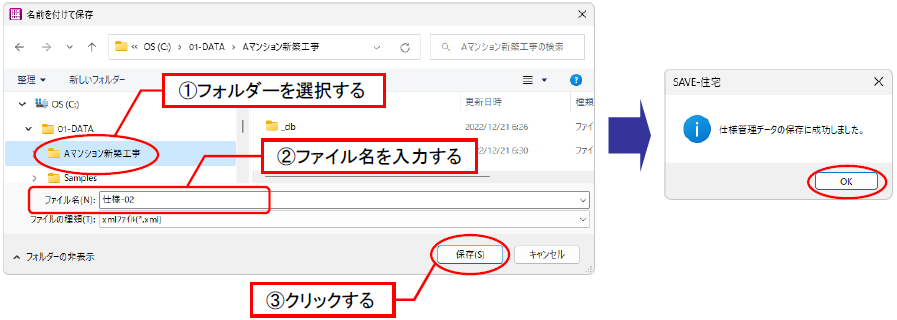

2.保存ダイアログが表示される
保存するフォルダーを選択して、ファイル名を入力し[保存]ボタンをクリックすると、メッセージダイアログが表示されます。[ＯＫ]ボタンをクリックします。
「ファイル名.xml」ファイルが作成されます。

●仕様の読込

1.保存した仕様の一覧を読込む

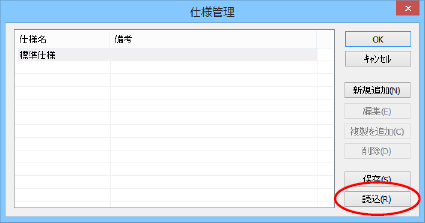

[読込]ボタンをクリックします。

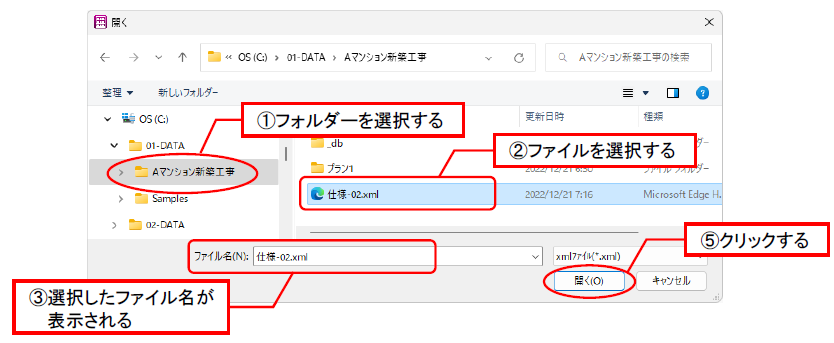

2.開くダイアログが表示される
読み込むxmlファイルのフォルダーを選択して、ファイルを選択またはキーボードからファイル名を入力し、[開く]ボタンをクリックします。

3.仕様管理ダイアログが表示される
仕様管理ダイアログに読み込んだ仕様名が表示されます。

■ 暖冷房ダイアログの説明

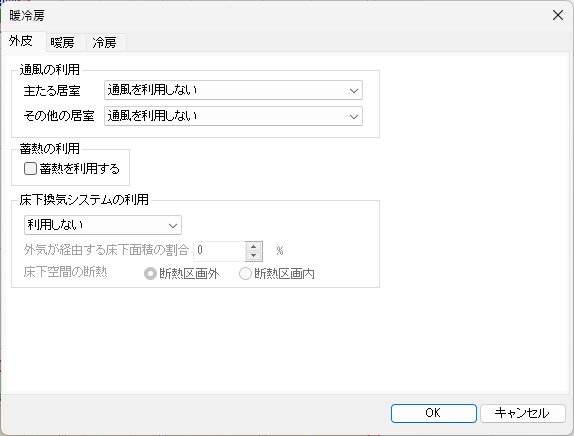

暖冷房-〔外皮〕タブ

1)通風の利用

(1)その他の居室が複数ある場合で通風の利用の程度が異なる場合
それぞれの居室の通風の利用の程度を評価し、最も換気回数の程度が小さい評価を適用します。

(2)通風の利用の程度(相当する換気回数)の確認方法
①開放可能部面積比
②判別式または換気回数

2)蓄熱の利用
「蓄熱の利用あり」と評価するためには、蓄熱部位の熱容量が当該住戸の床面積当たり170kJ/(㎡・K)
以上の熱容量が見込まれる材料を蓄熱部位に用いていることが条件となります。

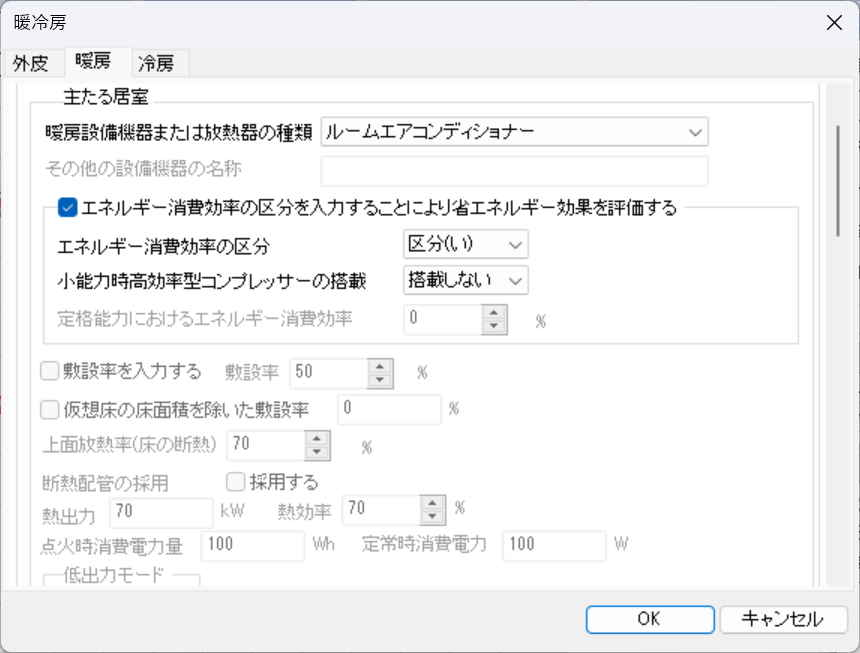

暖冷房-〔暖房〕タブ

｢主たる居室」

 

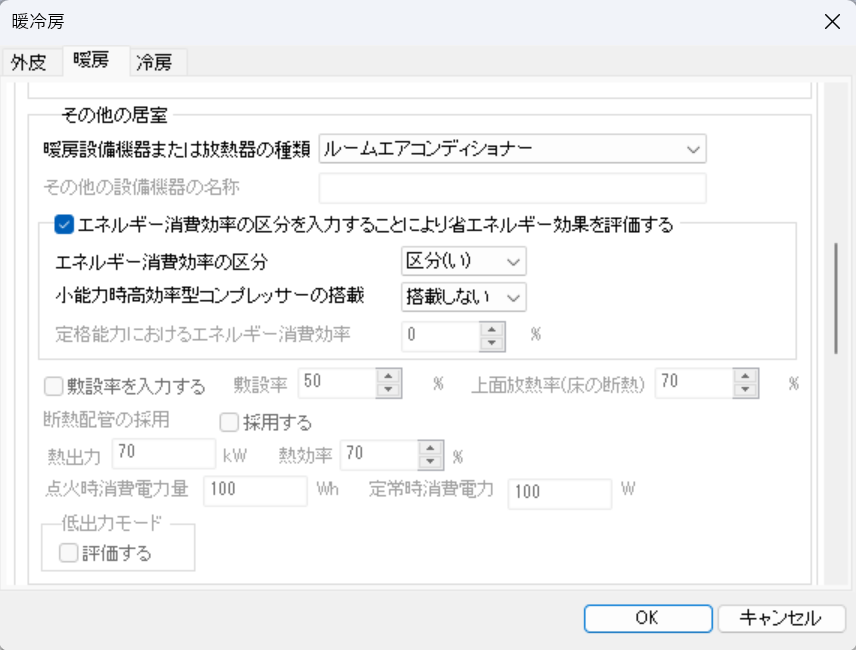

｢その他の居室」

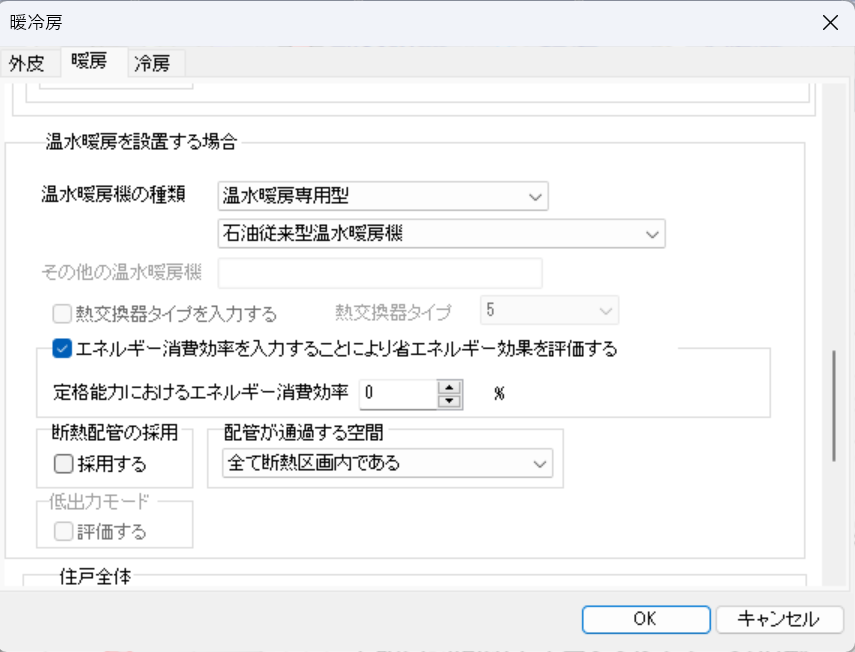

「温水暖房を設置する場合」

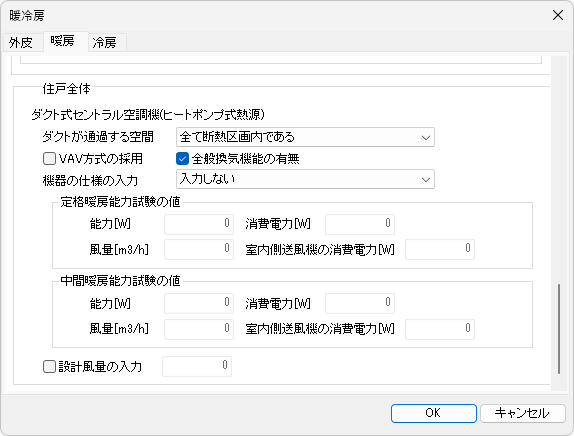

「住戸全体」

※１
複数のヒートポンプ式熱源によりダクト式セントラル空調機を設置する場合
機器全体の定格暖房消費電力を次の方法により計算し、小数点以下１位を切り上げた整数を入力します。

STEP1
それぞれの機器について、次式により定格暖房エネルギー消費効率を計算します。

STEP2
次式により機器全体の定格暖房消費電力を計算します。

※２
複数のヒートポンプ式熱源によりダクト式セントラル空調機を設置する場合
機器全体の中間暖房消費電力を次の方法により計算し、小数点以下１位を切り上げた整数を入力します。

STEP1
それぞれの機器について、次式により中間暖房エネルギー消費効率を計算します。

STEP2
次式により機器全体の中間暖房消費電力を計算します。

1)ヒートポンプ式熱源のダクト式セントラル空調機を用いて、住宅全体を暖冷房する場合に評価します。
住宅全体を暖房するがヒートポンプ式熱源ではない場合は、ダクト式セントラル空調として評価することはできません。

2)「その他の暖房設備機器」、「暖房設備機器または放熱器を設置しない」を選択した場合
地域区分や建て方に応じて、予め定められた暖房設備機器を設置したものと想定し、一次エネルギー消費量が算定されます。

3)暖房設備機器・放熱器の種類

4)複数の異なる種類の暖房設備機器等を設置する場合
複数の異なる種類の暖房設備機器等を設置する場合は、評価する順位が高いものを選択します。

5)エネルギー消費効率の区分

6)敷設率：電気ヒーター床暖房、または温水床暖房を設置する場合において、設置する居室の床面積、または床面積の合計に対する床暖房放熱部の面積、または面積の合計の比を言います。

算定方法

7)仮想床の床面積を除いた敷設率：

｢主たる居室」に吹抜けを有する場合に、仮想床の床面積を除いた敷設率を入力することができます。ただし、温水床暖房が設置される「主たる居室」が２か所以上ある場合は、そのすべての主たる居室に吹抜けがある場合に限ります。「主たる居室」それぞれにおいて敷設率を計算した値のうち、最も小さい値を入力してください。
｢吹抜け」とは、複数の階をまたいで床を設けず上下方向に連続した空間を指します。
｢仮想床」とは、天井の高さが4.2以上の場合に、高さ2.1mの部分に仮想床があるものとみなし、以下同様に、天井高さが2.1m増えるごとに仮想床があるとします。

仮想床の床面積を除いた敷設率は以下の算出式により求めてください（小数点第二位を切り捨て）。

算定方法

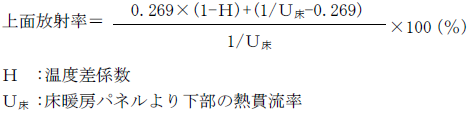

8)上面放射率：床上側と床下側が同一温度の場合の床暖房パネルに投入したエネルギーのうち、上面に放熱される熱の割合を言います。主に床裏側の断熱性能に依存します。床上側と床下側の温度が異なる場合の上面への放熱割合は、この上面放射率と同じにならないように留意します。

算定方法

土間床に設置された床暖房パネルの場合は90%とする。

9)温水配管の周囲を断熱材で被覆している場合。断熱の種類、厚さは問われませんが、熱源機から放熱器まで全部が断熱されていることが要件となります。

10)・消費電力量補正係数とは、ダクト等の圧力損失によって増加する消費電力を考慮するための係数で、風量補正の有無やダクトの断熱被覆の状況を考慮して計算します。

・消費電力量補正係数は、風量補正の有無により下式により計算してください。なお、各式のbHの係数は、ダクトの断熱被覆の状況により判断してください。

■風量補正がない場合：　消費電力量補正係数＝a_1H×b_H

a_1Hの係数は、設計風量と定格風量の比（設計風量÷定格風量）を求め、それに基づき下表に定める係数を用いるか、別途定める方法により求めた数値を用いることができます。それによらない場合は1.22としてください。

表1．a_1Hの係数

■風量補正がある場合：　消費電力量補正係数＝a_2H×b_H

a_2Hの係数は、設計圧力損失と標準機外静圧の比（設計圧力損失÷標準機外静圧）を求め、それに基づき下表に定める係数を用いるか、別途定める方法により求めた数値を用いることができます。それによらない場合は1.03としてください。

表2．a_2Hの係数

各式のb_Hの係数は、ダクトの全部が断熱区画内にある場合は1.0とし、ダクトの全部または一部が断熱区画外にある場合は、下表より判断した値を用いてください。

•断熱区画外にある場合は、下表より判断した値を用いてください。

表3．b_1Hの係数

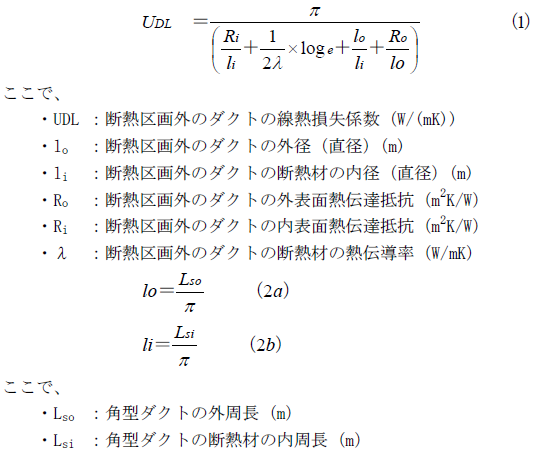

•線熱損失係数（ダクト内外の温度差１℃、ダクト１ｍあたりの熱損失量）は、式(１)により計算します。その際、断熱区画外のダクトの内表面熱伝達抵抗R_iは０、断熱区画外のダクトの外表面熱伝達抵抗R_oは0.0862（m2K/W）としてください。断熱区画外のダクトの断熱材の熱伝導率λは断熱材の種類に応じて定められた値を用いてください。

•ダクトが角型ダクトの場合は、断熱区画外のダクトの外径（直径）l_oと断熱区画外のダクトの断熱材の内径（直径）l_iを式(２)で換算して式(１)に適用してください。

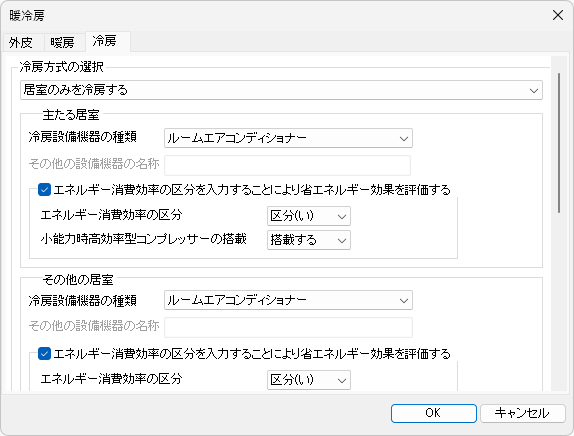

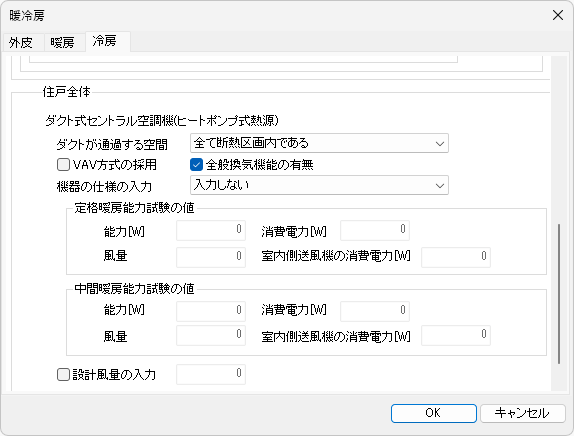

暖冷房-〔冷房〕タブ

｢主たる居室」

「住戸全体」

※３
複数のヒートポンプ式熱源によりダクト式セントラル空調機を設置する場合
機器全体の定格冷房消費電力を次の方法により計算し、小数点以下１位を切り上げた整数を入力します。

STEP1
それぞれの機器について、次式により定格冷房エネルギー消費効率を計算します。

STEP2
次式により機器全体の定格冷房消費電力を計算します。

※４
複数のヒートポンプ式熱源によりダクト式セントラル空調機を設置する場合
機器全体の中間冷房消費電力を次の方法により計算し、小数点以下１位を切り上げた整数を入力します。

STEP1
それぞれの機器について、次式により中間冷房エネルギー消費効率を計算します。

STEP2
次式により機器全体の中間冷房消費電力を計算します。

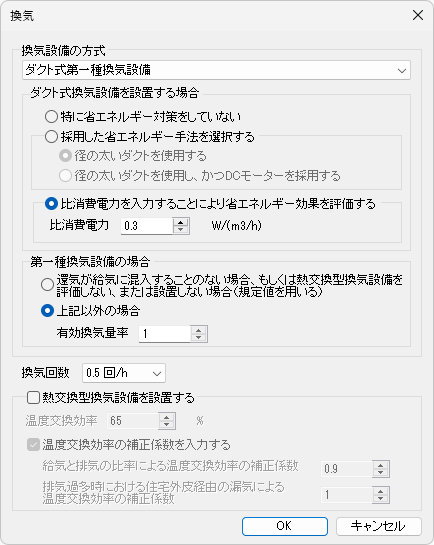

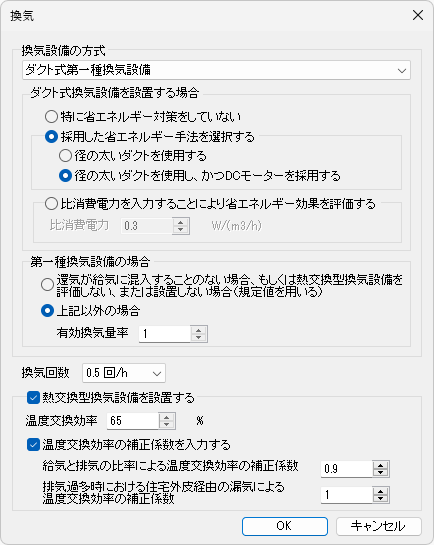

■ 換気ダイアログの説明

1)ダクト式　　：一台の換気設備に合計１ｍ以上のダクトを使用している場合
壁付け式　　：ダクトを用いない換気設備、もしくは一台の換気設備に１ｍ未満のダクトのみを接続している換気設備
第１種換気　：給気と排気の両方を機械により強制的に行う換気方式
第２種換気　：給気のみを機械で強制的に行う換気方式
第３種換気　：排気のみを機械により行う換気方式
基準値の算定において想定される機器　：増改築部分を対象に評価する場合の基準設定仕様

2)種類の異なる複数の換気設備を設置する場合

(1)換気設備の種類が異なる場合
評価する順位が最も高いものを適用して評価します。

(2)省エネルギー対策の有無が異なる場合
複数の換気設備のうち、最も比消費電力の大きい換気設備を適用して評価します。

3)比消費電力
算定方法
①仕様から求める方法

②換気設備の消費電力および設計風量から求める方法

③カタログなどで確認する方法

4)有効換気量率
全熱交換器有効換気量試験方法で計測された、有効換気量の給気量に対する比率(カタログなどで確認します)。

5)換気回数は、建築基準法施行令第20条の7第1項第2号の表における「住居等の居室」の分類に従って判断します。

6)全熱交換器に規定された計測方法で計測された、外気乾球温度、給気乾球温度、および還気乾球温度を用いて算出された値(カタログなどで確認します)。
熱交換型換気設備において、給気乾球温度と外気乾球温度の差が還気乾球温度と外気乾球温度の差にどれだけ近いかを表す指標を％で入力します。JIS B 8628（全熱交換器）に規定された温度交換効率を入力して下さい。顕熱交換型換気設備の場合も、JIS B 8628に規定された試験方法及び計算方法により計算で求めてください。

7)計算にWEBプログラムの「エネルギー消費性能計算プログラム（住宅版）Ver.2」の熱交換型換気設備にある「温度交換効率の補正係数（Cbal,Cleak）の算出ツール」を使って算出するか、給気と排気の比率による温度交換効率の補正係数：0.90を入力して下さい。

8)計算にWEBプログラムの「エネルギー消費性能計算プログラム（住宅版）Ver.2」の熱交換型換気設備にある「温度交換効率の補正係数（Cbal,Cleak）の算出ツール」を使って算出するか、排気過多時における住宅外皮経由の漏気による温度交換効率の補正係数：1.00を入力して下さい。

■ 給湯ダイアログの説明

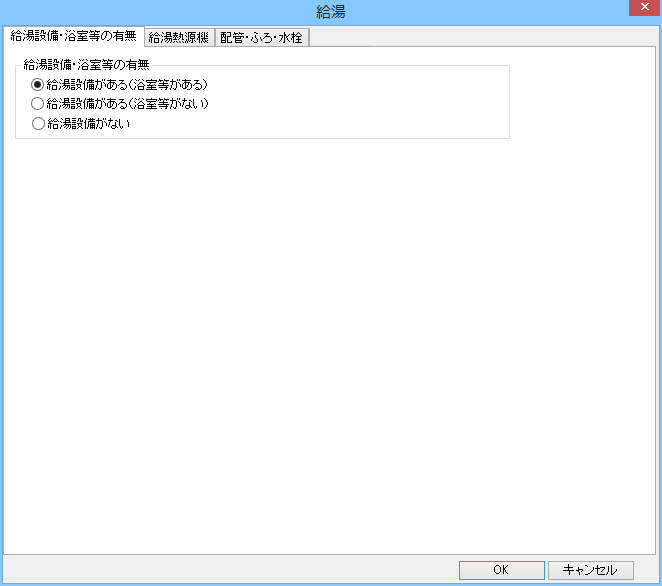

給湯-〔給湯設備・浴室等の有無〕タブ

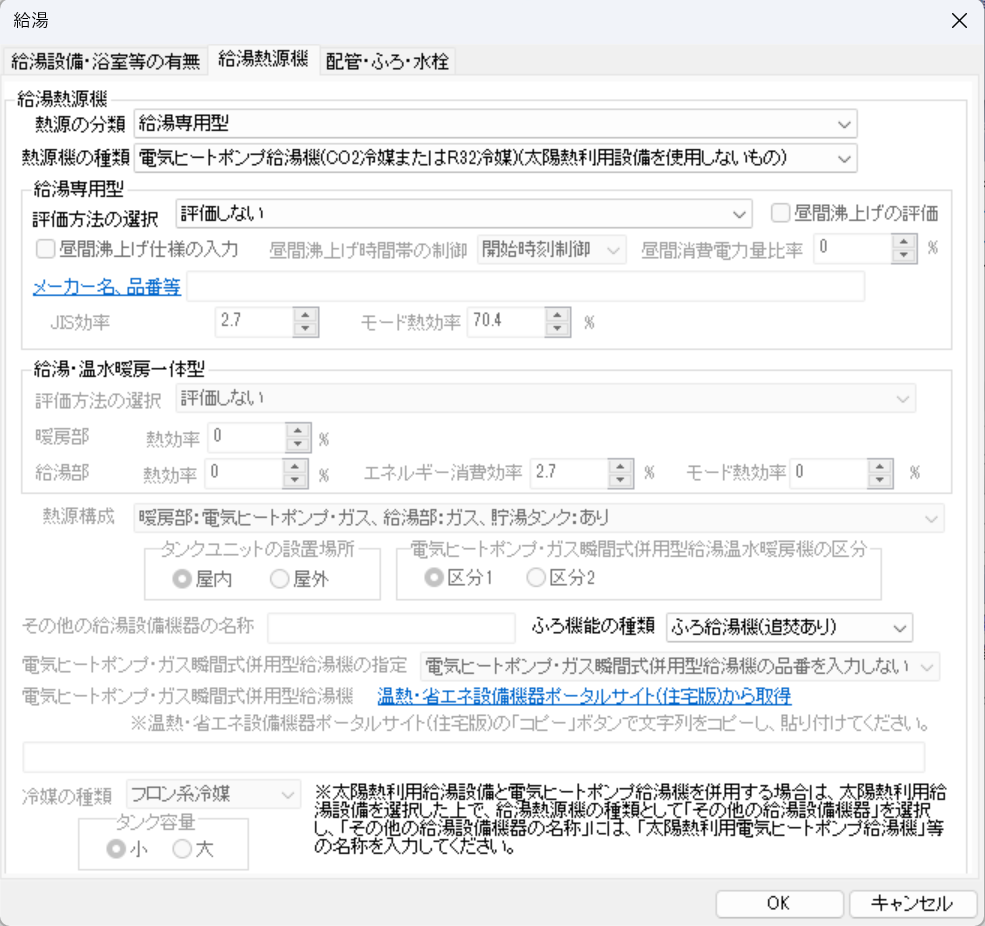

給湯-〔給湯熱源機〕タブ

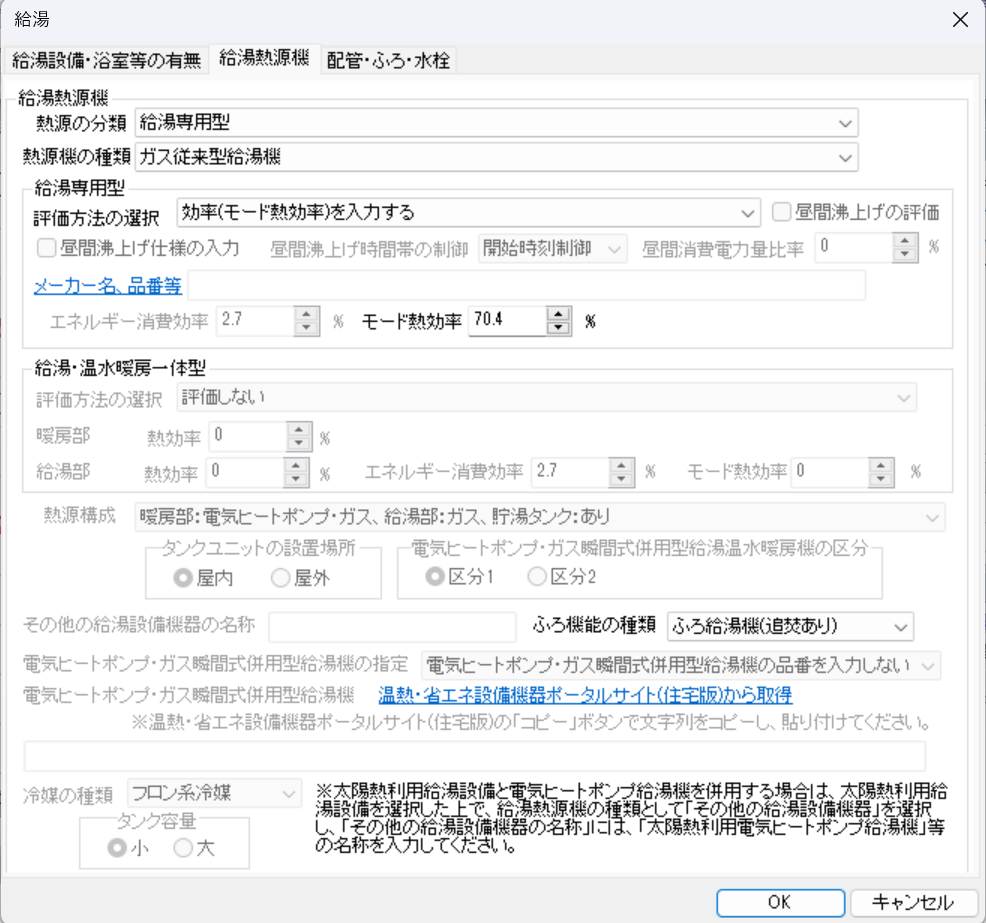

「給湯専用型：ガス従来型給湯機」
　

 

「電気ヒートポンプ給湯機(CO2冷媒またはR32冷媒)
(太陽熱利用設備を使用しないもの)」

※１：下表（い）欄に型番を示す電気ヒートポンプ給湯機（CO2冷媒）については、「住宅・住戸のエネルギー消費性能計算プログラム（Ver. 2.3以降）」における「M1 スタンダードに基づく JIS相当効率」として、下表（は）欄に示す値を入力して評価することができる。

※ JIS C9220：2011「家庭用ヒートポンプ給湯機」

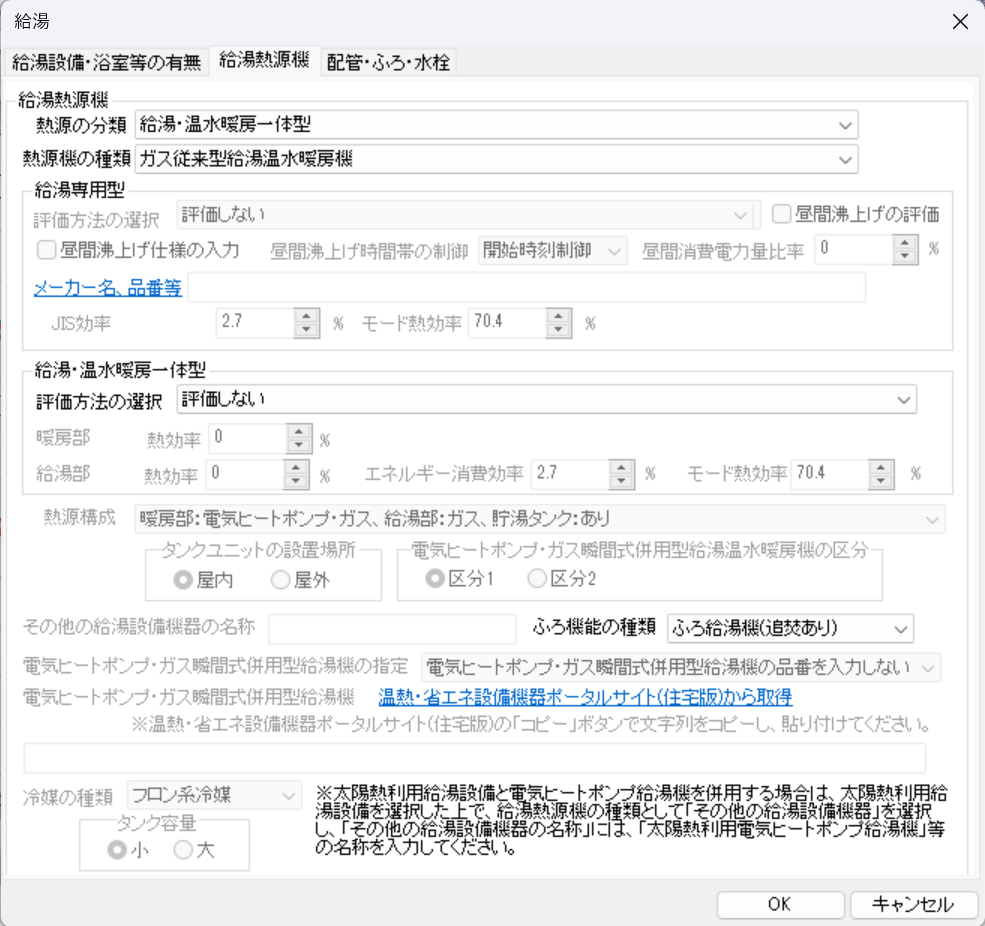

「給湯・温水暖房一体型」

1)複数の給湯熱源機を設置する場合
複数の給湯機のうち1以上のコージェネレーション設備を含む場合は、コージェネレーション設備により評価することとし、それ以外の場合で1以上の給湯温水暖房機を含む場合は、表A.1の評価の優先順位の高い給湯温水暖房機により評価することとし、いずれにも当てはまらない場合は、地域の区分に応じて表A.2評価の優先順位の高い給湯機により評価することとする。

表A.1　給湯温水暖房機の評価順位

表A.2　給湯機の評価順位

2)住戸に給湯機を設置しない場合は、当該住戸の地域の区分にしたがって、表B.1に示す給湯機が設置されたものとして評価を行う。なお、給湯機を設置せず、節湯措置のみが認められる場合には、節湯措置を勘案した給湯量を用い、表B.1に示す給湯機が設置されたものとして評価を行う。

表B.1　給湯機を設置しない場合の評価において想定する機器

3)電気ヒートポンプ・ガス瞬間式併用型給湯温水暖房機の区分
タンク容量により下表のように分類されます。当該設備のタンクユニット型番と製造事業者をご確認の上、区分を選択してください。

4)ふろ機能の種類
地域区分に応じて予め定められた給湯設備機器を設置したものとして評価されます。

ふろ機能の異なる給湯熱源機を設置する場合は優先順位の高いものを適用して評価します。
ふろ給湯機(追焚きあり)＞ふろ給湯機(追焚きなし)＞給湯単機能

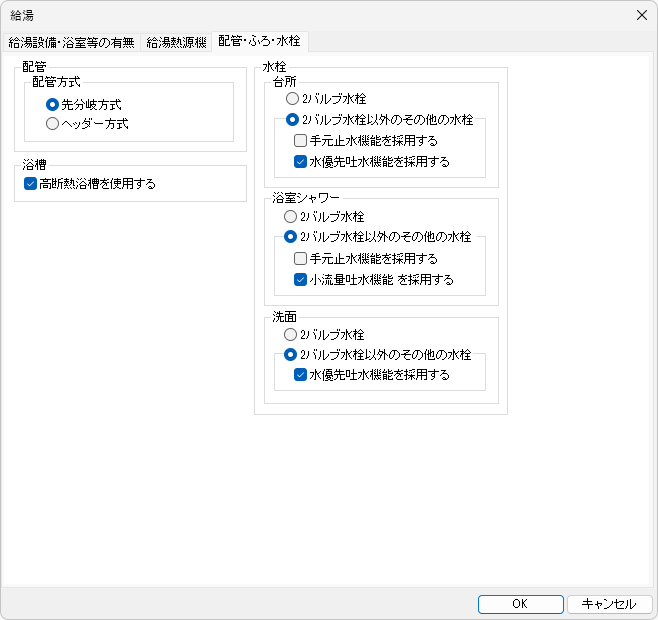

給湯-〔配管・ふろ・水栓〕タブ

1)高断熱浴槽とは、JIS A5532に規定する「高断熱浴槽」およびこれと同等以上の性能を有することが、確認できるものが対象となります。

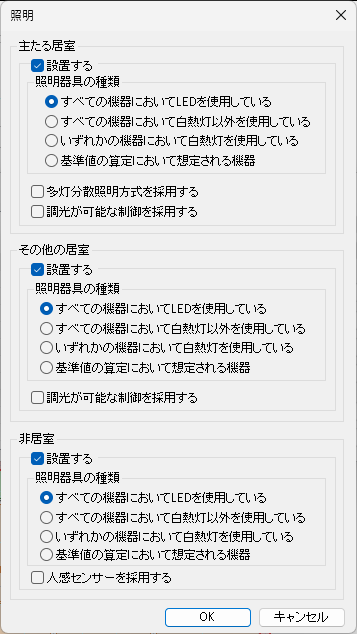

■ 照明ダイアログの説明

「設置する」に ✔ を入れた場合

1)白熱灯とは、一般照明用白熱電球、ミニクリプトン電球、ハロゲン電球等の種類を含みます。なお、キッチンに設置するレンジフード内の手元灯については、白熱灯等以外の器具が設置されている製品が少ないため、評価対象外です。

2)多灯分散照明方式とは、一室に複数の照明設備の消費電力の合計を制限して設置することで、運用時の消費電力量削減と光環境の向上を図る照明方式のことです。評価対象住戸の主たる居室に設置された照明設備の消費電力の合計が、拡散配光器具（居室等、広い範囲を照らすための配光を有する照明器具。蛍光灯のシーリングライト等）により必要な設計照度を得るための照明設備（白熱灯以外の設備を想定）の消費電力の合計を超えないことを適用条件としています。

3)調光が可能な制御とは、照明設備の光束を段階的または無段階で調節できる機能を有する制御です。
減光することによってエネルギー削減効果が得られます。照明設備本体が有する調光機能による場合と、照明設備本体とは別の調光器による場合があります。２～３本の蛍光灯がセットになった照明器具で、スイッチにより点灯本数を調整する「段調光」も評価対象となります。

4)人感センサーとは、人を感知して自動で照明設備を点滅させる機能です。手動でスイッチをオン・オフさせる場合の消し忘れを防ぎ、また短時間の照明が必要な非居室等における区画においてエネルギー削減効果が得られます。

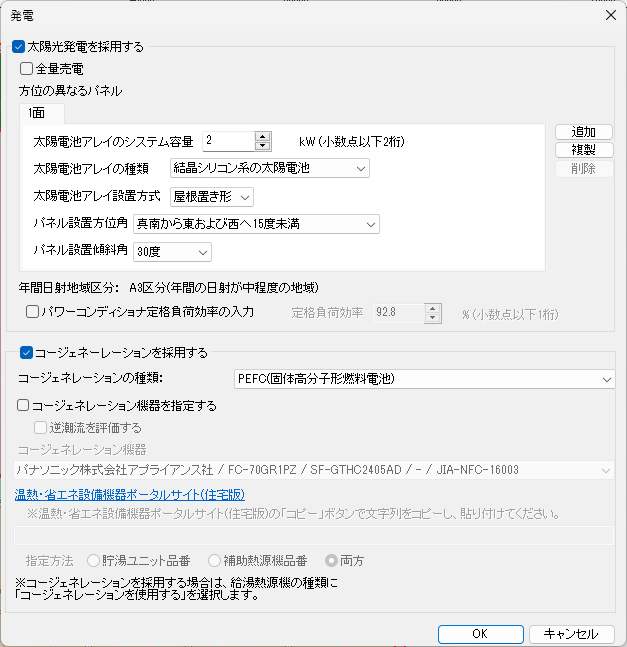

■ 発電ダイアログの説明

｢太陽光発電を採用する」に ✔ を入れた場合

• [追加]ボタン：面を新規に追加します。
• [複製]ボタン：指定した面を複製します。
• [削除]ボタン：指定した面を削除します。

1)同じ方位に設置する場合でも、「太陽電池アレイ設置方式」や「パネルの設置傾斜角」の仕様が異なる場合は、異なるパネルとして区別して入力します。

2)太陽電池アレイのシステム容量の確認方法

①JIS C8951「太陽電池アレイ通則」の測定方法に基づき判定され、JIS C8952「太陽電池アレイの表示方法」に基づいて表示された「標準太陽電池アレイ出力」が確認できる場合は、その値を入力します。

②標準太陽電池アレイ出力が記載されていない場合は、製造業者の仕様書、または技術資料にJIS等に基づいて記載された太陽電池モジュールの１枚あたりの標準太陽電池モジュール出力の値の合計値を入力します。

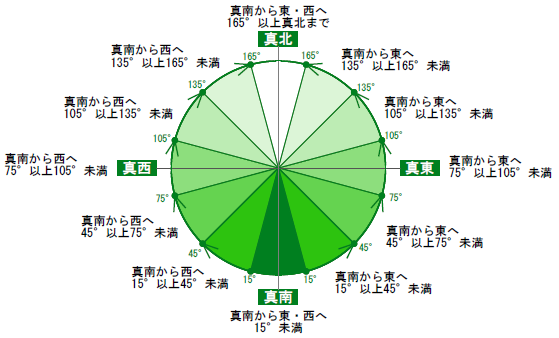

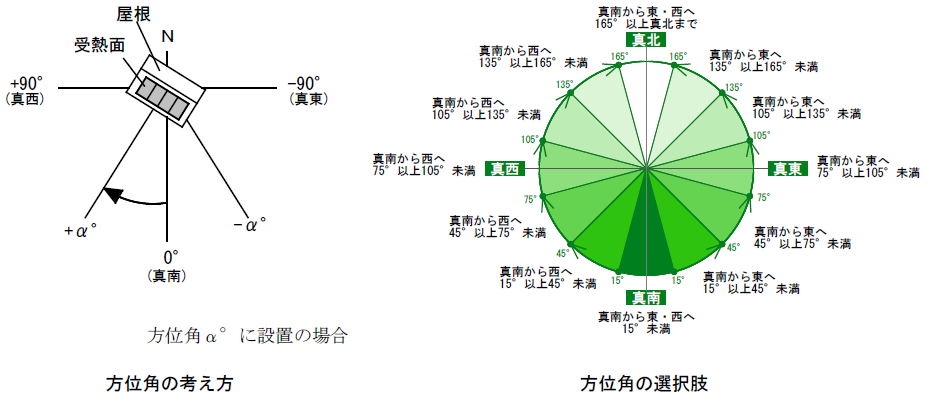

3)パネル設置方位角
設置する太陽光発電パネルが向く方位角度(真南から東方向あるいは西方向にふれた角度)です。

4)コージェネレーションの種類

参照：国立研究開発法人　建築研究所ホームページ
　　平成28年省エネルギー基準に準拠したエネルギー消費性能の評価に関する技術情報（住宅）
　　コージェネレーション設備
　　コージェネレーション設備の区分

■ 太陽熱ダイアログの説明

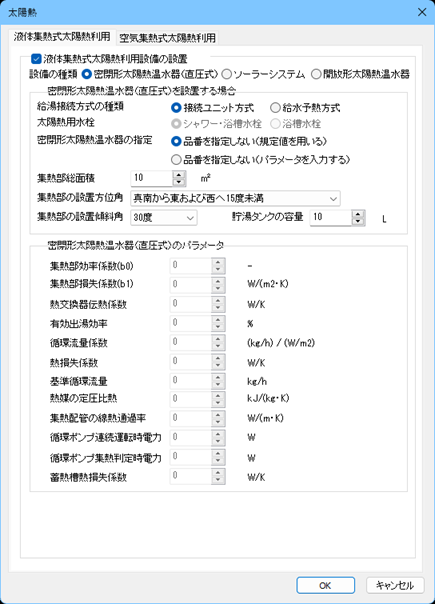

太陽熱-〔液体集熱式太陽熱利用〕タブ

｢液体集熱式太陽熱利用設備の設置」に ✔ を入れた場合

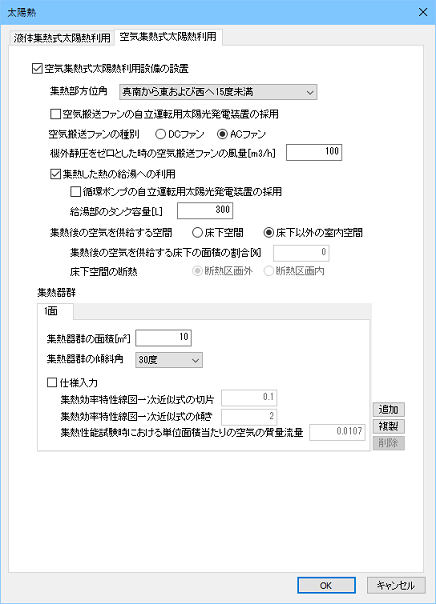

太陽熱-〔空気集熱式太陽熱利用〕タブ

｢空気集熱式太陽熱利用設備の設置」に ✔ を入れた場合

1)集熱部方位角

2)各ボタンの説明

• [追加]ボタン：集熱器群を新規に追加します。
• [複製]ボタン：指定した集熱器群を複製します。
• [削除]ボタン：指定した集熱器群を削除します。

3)集熱器の集熱効率特性線図一次近似式の切片が不明の場合は、空気集熱式太陽熱利用設備を設置された事業者（工務店もしくは製造メーカー）までお問合せください。
