｜建具リスト
建具の記号やガラスの種類などを登録しておき、利用することができます。

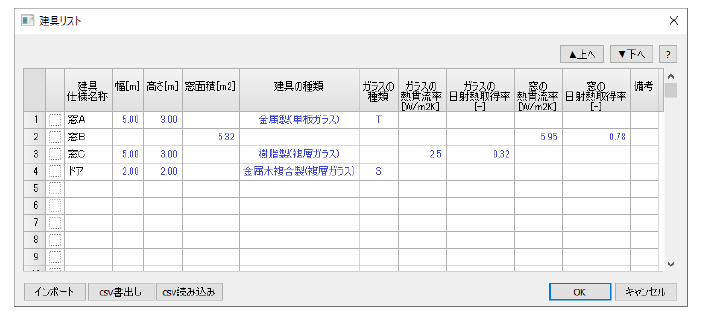

■ダイアログ
■説明
| 入 力 項 目 | 説 明 |
|---|---|
| 使用フラグ | モデル上で使用されているかを表します。使用されているものは削除できません。 |
| 建具仕様名称 | 建具の名称を入力します。 ただし、重複しないように入力する必要があります。 |
| 幅 [ｍ] |
サッシ部分を含んだ窓幅を入力します (小数点以下第３位を四捨五入し、小数点以下第２位まで）。 |
| 高さ [ｍ] |
サッシ部分を含んだ窓高さを入力します (小数点以下第３位を四捨五入し、小数点以下第２位まで）。 |
| 窓面積 [㎡] |
サッシ部分を含んだ窓面積を入力します (小数点以下第３位を四捨五入し、小数点以下第２位まで）。 |
| 建具の種類 |
「木製(単板ガラス）」、「木製(複層ガラス）」、「樹脂製(単板ガラス）」、 「樹脂製(複層ガラス）」、「金属木複合製(単板ガラス）」、「金属木複合製(複層ガラス）」、 「金属樹脂複合製(単板ガラス）」、「金属樹脂複合製(複層ガラス）」、 「金属製(単板ガラス）」、「金属製(複層ガラス）」のいずれかを選択します。 |
| ガラスの性能 | |
| ガラスの種類 |
ダブルクリックで、ガラスの種類ダイアログが表示され、ガラスの種類を選択します (詳細は「ガラスの種類」ダイアログを参照)。 |
| ガラスの熱貫流率[W/㎡ K] | ガラスの熱貫流率を入力します(小数点以下第２位まで）。 |
| ガラスの日射熱取得率 [-] | ガラスの日射熱取得率を入力します(小数点以下第２位まで）。 |
| 窓の性能 | |
| 窓の熱貫流率[W/㎡ K] | 窓の熱貫流率を入力します(小数点以下第２位まで）。 |
| 窓の日射熱取得率[-] | 窓の日射熱取得率を入力します(小数点以下第２位まで）。 |
| 備考 | 特記事項等を入力します。 |
※各ボタンについての説明は、「リストで共通の操作の説明」を参照してください。

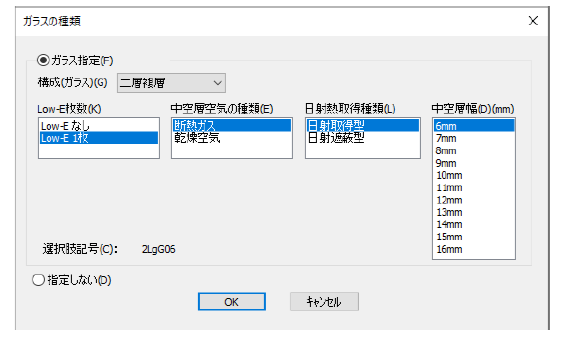

ガラスの種類
■ダイアログ
■説明
| 入 力 項 目 | 説 明 |
|---|---|
| 構成（ガラス） | ｢単層｣､｢二層複層｣､｢三層複層｣､｢鋼製建具等｣のいずれかを選択します。 |
| Low-E 枚数 | ｢Low-E なし｣､｢Low-E 1 枚｣､｢Low-E 2 枚｣のいずれかを選択します。 |
| 中空層空気の種類 |
｢Low-E 1 枚｣､｢Low-E 2 枚｣を選択した場合に、｢断熱ガス｣､｢乾燥空気｣の いずれかを選択します。 |
| 日射熱取得種類 |
｢Low-E 1 枚｣､｢Low-E 2 枚｣を選択した場合に、｢日射取得型｣､｢日射遮蔽型｣ のいずれかを選択します。 |
| 中空層幅（㎜） | ｢Low-E 1 枚｣､｢Low-E 2 枚｣を選択した場合に、中空層幅を選択します。 |
| 指定しない | 既に選択されているガラスの種類(記号)が削除されます。 |
※構成(ガラス)でガラスの枚数、Low-E 枚数、中空層空気の種類、日射熱取得種類、中空層幅を指定することにより、
ガラスの種類(記号)が選択されます。
「指定しない」を選択すると、既に選択されているガラスの種類(記号)が削除されます。
■操作
1.[ホーム]メニューから〔リスト〕パネルの[ ガラス]を選択する

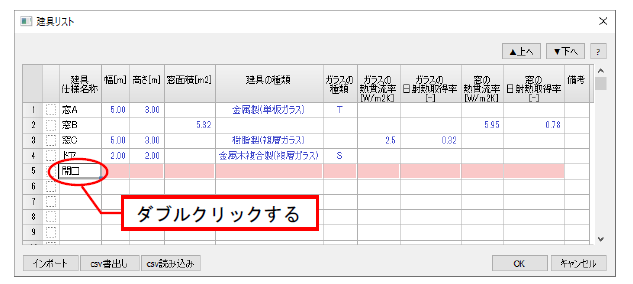

2.建具リストダイアログが表示される
空いている番号のセルをダブルクリックすると、建具仕様名称が自動的に入力されます。
編集するセルをダブルクリックして、必要な項目を入力します。
開口仕様の入力の方法は、以下の３通りです。
a)「建具の種類」、「ガラスの種類」を入力する方法
b)「建具の種類」、「ガラスの熱貫流率」、「ガラスの日射熱取得率」を入力する方法
c)「窓(ガラス＋建具)の熱貫流率」、「窓(ガラス＋建具)の日射熱取得率」を入力する方法
※上記が重複して入力されている場合、c)、b)、a)の順で優先されます。

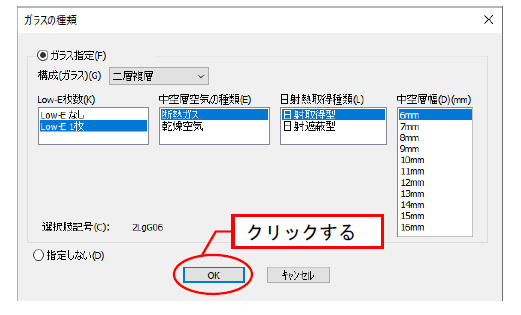

3.ガラスの種類ダイアログが表示される
ガラスの種類のセルをダブルクリックすると、ガラスの種類ダイアログが表示されます。
構成ガラスの指定により、それ以降の項目に表示された選択肢から選択します。
設定後、[ＯＫ]ボタンをクリックします。

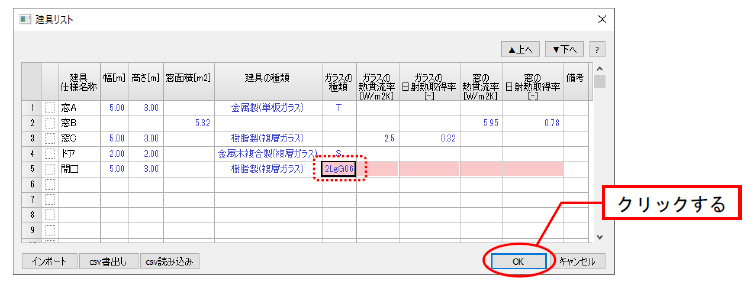

4 . 建具リストダイアログが表示される
設定したガラスの種類のセルに、選択肢記号が表示されます。
設定後、[OK]ボタンをクリックすると、建具リストに登録されます。
