｜トレース図を開く

メニュー：[表示]メニューから〔トレース図〕パネルの[開く]をクリック

CAD 図面をトレース図として開きます。

■ 操作

1.[表示]メニューから〔トレース図〕パネルの[ 開く] を選択する

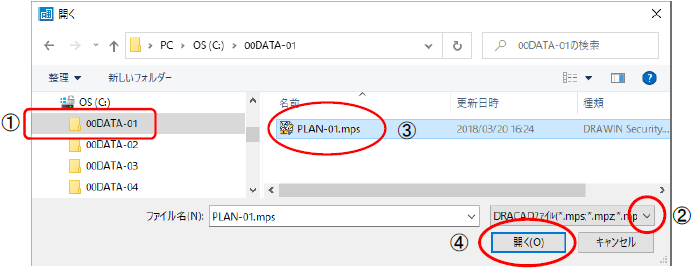

2.開くダイアログが表示される
①開くファイルのドライブ、フォルダーを指定します。
②ファイルの種類を選択します。
③ファイルを選択します。
④[開く]ボタンをクリックします。

3.トレース図の読み込みダイアログが表示される
CAD図面を読み込む階を指定します。

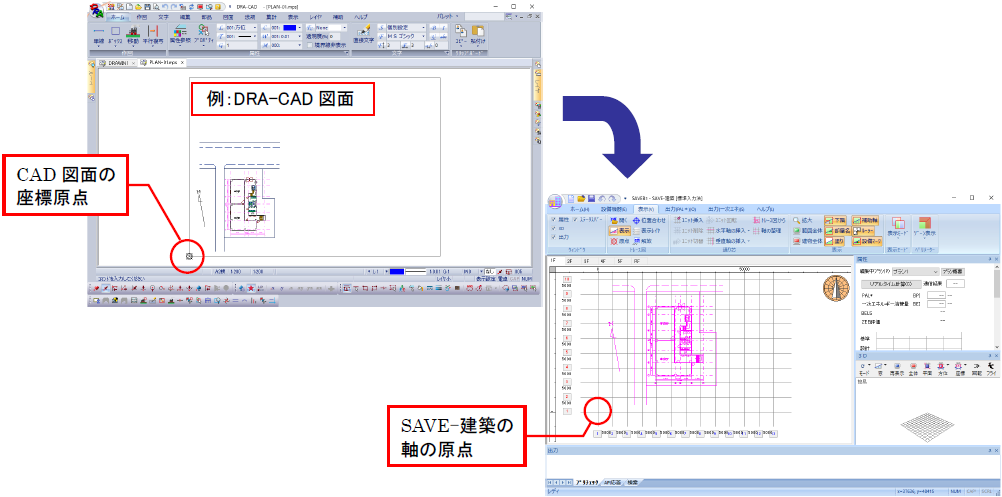

4.読み込んだCADデータがトレース図として表示される
CAD図面の座標原点が、SAVE-建築の軸の原点(最小Ｘ軸、Ｙ軸の交点位置)にくるように読み込まれます。

※原点からデータが離れすぎている場合は、CAD側で原点位置を変更してください。

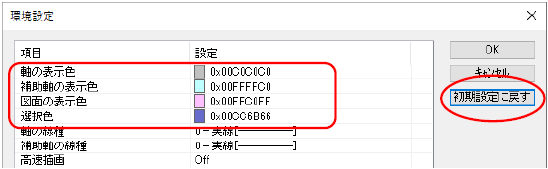

※読み込んだCADデータは、【環境設定】コマンドの[図面の表示色]で設定している色で表示されます。

◆注意点

トレース図を読込んだ状態でPAL＊計算書を出力すると、トレース図も一緒に出力されます。
トレース図を一緒に出力しない場合は、以下のいずれかを行ってからPAL＊計算書を実行してください。

①トレース図を非表示にする（操作方法は、【トレース図表示】コマンドを参照）。

②全レイヤ非表示にする（操作方法は、【表示レイヤ指定】コマンドを参照）。

③トレース図を解放する（操作方法は、【トレース図の解放】コマンドを参照）。

※以下のコマンドはトレース図が一緒に出力されます。
【CADファイル】、【画面】、【基準階プラン】、【平面図１】、【平面図２】、【平面図３】、【平面図５】コマンド

また、トレース図を一緒に出力する場合は、あらかじめ階ごとのトレース図（１つの階で１ファイルにしたCADファイル）を 用意しておき、トレース図の読み込み時に「この階だけ」の設定で各階の読み込みを行ってください。
