｜入力シート読込
選択した入力シートから設備機器リストの読込が行えます。
各機器リストの [読込]ボタンでcsvファイルを読込んだ場合と同様に、既存データをクリアして読込みます。
読込んだリストは、【空調機器リスト】、【換気機器リスト】、【照明機器リスト】、【給湯機器リスト】、【昇降機リスト】コマンドで確認できます。
■ ダイアログ

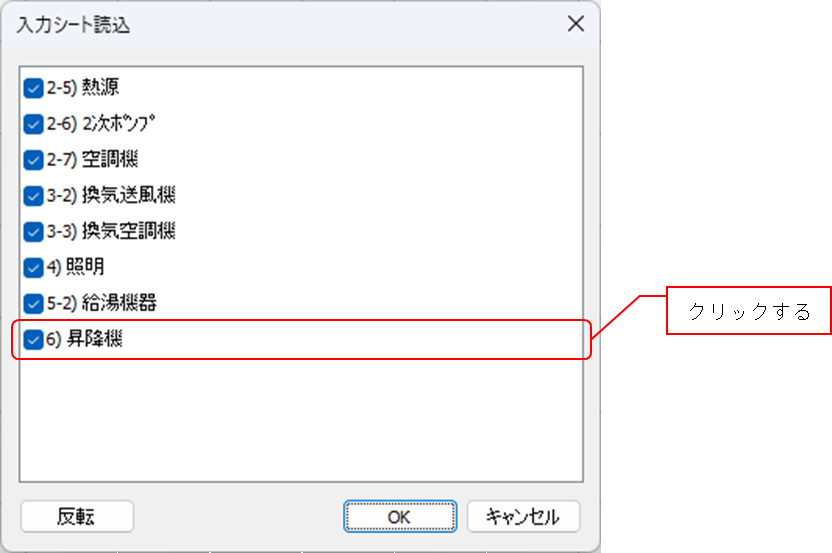

入力シートのシート名をクリックすると☑を切り替えられます。
コマンド実行時はすべてに☑が入っています。

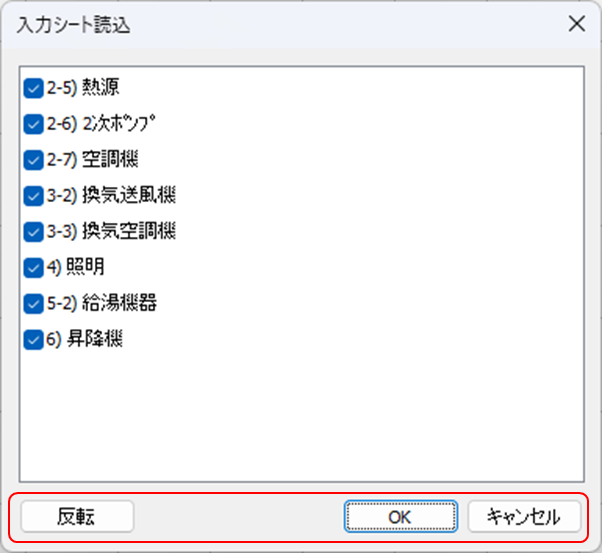

■ ボタンの説明
[反転]ボタン ：リストの☑を反転します。
[ＯＫ]ボタン ：入力シートを読込みます。
[キャンセル]ボタン ：コマンドをキャンセルします。
■ 操作
1 . [設備機器]メニューから〔リスト〕パネルの[ 入力シート読込]]を選択する
2 . 入力シート読込ダイアログが表示される

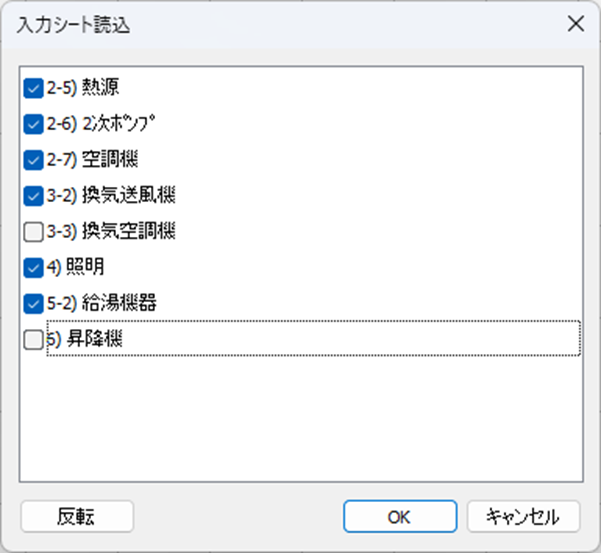

読込むシートを☑します。読込まないシートは☑を外してください。

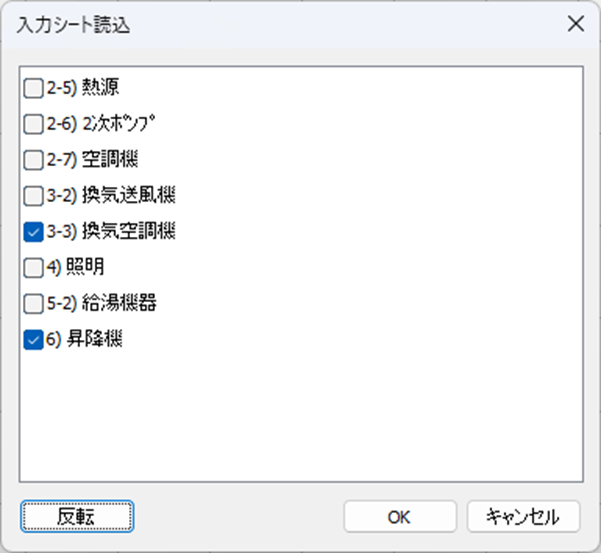

[反転]ボタンで☑を反転できます。
3 . [ＯＫ]ボタンで入力シートを読込みます

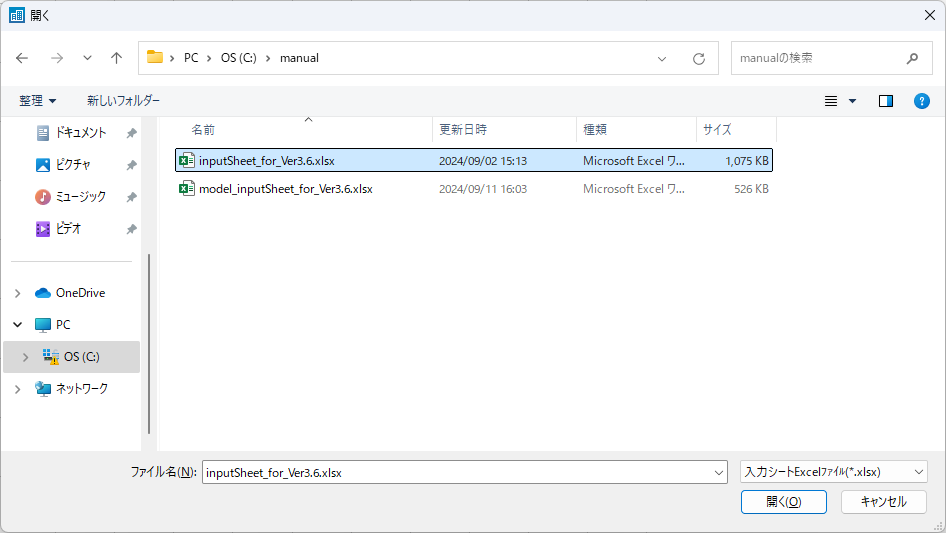

ファイル選択ダイアログが表示されます。
入力シートを選択してください。
読込が完了するとダイアログが閉じます。
読込対象項目
入力シートから各設備機器リストに読込まれる項目です。
【空調機器リスト】
| 2-5) 熱源（入力シート） | 熱源機（機器リスト） | ||||
|---|---|---|---|---|---|
| ①熱源群名称 | 機器記号 | ||||
| ②冷暖同時供給有無 | ー | ||||
| ③台数制御 | ー | ||||
| 蓄熱システム | ④運転モード | ー | |||
| ⑤蓄熱容量 | ー | ||||
| ⑥熱源機種 | 熱源機種 | ||||
| 冷熱生成 | ⑦運転順位 | 冷熱生成 | ー | ||
| ⑧台数 | ー | ||||
| ⑨送水温度 | ー | ||||
| ⑩定格冷却能力 | 定格冷却能力 | ||||
| ⑪主機 定格消費エネルギー | 主機 定格消費エネルギー | ||||
| ⑫補機 定格消費電力 | 補機 定格消費電力 | ||||
| ⑬一次ポンプ定格消費電力 | 一次ポンプ定格消費電力 | ||||
| 冷却塔仕様 | ⑭定格冷却能力 | 冷却塔仕様 | 定常冷却能力 | ||
| ⑮冷却塔ファン消費電力 | 冷却塔ファン消費電力 | ||||
| ⑯冷却水ポンプ消費電力 | 冷却水ポンプ定格消費電力 | ||||
| 温熱生成 | ⑦運転順位 | 温熱生成 | ー | ||
| ⑧台数 | ー | ||||
| ⑨送水温度 | ー | ||||
| ⑩定格加熱能力 | 定格暖房能力 | ||||
| ⑪主機 定格消費エネルギー | 主機 定格消費エネルギー | ||||
| ⑫補機 定格消費電力 | 補機 定格消費電力 | ||||
| ⑬一次ポンプ定格消費電力 | 一次ポンプ定格消費電力 | ||||
| ⑰備考 | 備考 | ||||
| 2-6) 2次ﾎﾟﾝﾌﾟ（入力シート） | 二次ポンプ（機器リスト） |
|---|---|
| ①二次ポンプ群名称 | 機器記号 |
| ②台数制御の有無 | ー |
| ③冷房時温度差 | ー |
| ③暖房時温度差 | ー |
| ④運転順位 | ー |
| ⑤台数 | ー |
| ⑥定格流量 | 定格流量 |
| ⑦定格消費電力 | 定格消費電力 |
| ⑧流量制御方式 | 流量制御方式 |
| ⑨変流量時最小流量比 | 変流量時最小流量比 |
| ⑩備考 | 備考 |
| 2-7) 空調機（入力シート） | 空調機（機器リスト） | ||
|---|---|---|---|
| ①空調機群名称 | 機器記号 | ||
| ②台数 | ー | ||
| ③空調機タイプ | 空調機タイプ | ||
| ④定格冷却(冷房)能力 | 定格冷却能力 | ||
| ⑤定格加熱(暖房)能力 | 定格加熱能力 | ||
| ⑥設計最大外気風量 | ー | ||
| 送風機定格消費電力 | ⑦給気 | 送風機定格消費電力 | 給気 |
| ⑧還気 | 還気 | ||
| ⑨外気 | 外気 | ||
| ⑩排気 | 排気 | ||
| ⑪風量制御方式 | 風量制御方式 | ||
| ⑫変風量時 最小風量比 | 変風量時最小風量比 | ||
| ⑬予熱時外気取り入れ停止の有無 | 外気カット制御 | ||
| ⑭外気冷房制御の有無 | 外気冷房制御 | ||
| 全熱交換器 | ⑮全熱交換器の有無及び様式2-9記載の有無 | 全熱交換器 | 全熱交換器 |
| ⑯(様式2-9記載の場合) 全熱交換器の名称 | ー | ||
| ⑰全熱交換器の設計風量 | 全熱交換器仕様 | 設計外気量又は設計給気量 | |
| ⑱全熱交換効率 (冷房時) | 全熱交換効率(暖房時) | ||
| ⑲全熱交換効率 (暖房時) | 全熱交換効率(冷房時) | ||
| ⑳自動換気切替機能の有無 | 自動換気切替機能 | ||
| ㉑ローター消費電力 | ロータ消費電力 | ||
| 二次ポンプ群名称 | ㉒冷熱 | ー | |
| ㉓温熱 | ー | ||
| 熱源群名称 | ㉔冷熱 | ー | |
| ㉕温熱 | ー | ||
| ㉖備考 | 備考 | ||
【換気機器リスト】
| 3-2) 換気送風機（入力シート） | 給排気送風機（機器リスト） | ||
|---|---|---|---|
| ①換気機器名称 | 機器記号 | ||
| ②設計風量 | 定格風量 | ||
| ③電動機定格出力 | 電動機定格出力 | ||
| 制御等の有無 | ④高効率電動機の有無 | 制御による補正 | 高効率電動機 |
| ⑤インバータの有無 | インバータ | ||
| ⑥送風量制御 | 送風制御 | ||
| ⑦備考 | 備考 | ||
| 3-3) 換気空調機（入力シート） | 換気代替空調機（機器リスト） | ||
|---|---|---|---|
| ①換気機器名称 | 機器記号 | ||
| ②換気対象室の用途 | ー | ||
| ③必要冷却能力 | 必要冷却能力 | ||
| 熱源 | ④熱源効率（一次換算値） | 熱源効率(一次換算値) | |
| ⑤ポンプ定格出力 | ポンプ定格出力 | ||
| 送風機 | ⑥送風機の種類 | 送風機 | 送風機の種類 |
| ⑦設計風量 | 設計風量 | ||
| ⑧電動機定格出力 | 送風機定格能力 | ||
| 制御等の有無 | ⑨高効率電動機の有無 | 高効率電動機 | |
| ⑩インバータの有無 | インバータ | ||
| ⑪送風量制御 | 送風制御 | ||
| ⑫備考 | 備考 | ||
【照明機器リスト】
| 4) 照明（入力シート） | 照明（機器リスト） | |
|---|---|---|
| ①階 | ー | |
| ①室名 | ー | |
| ①室用途 | ー | |
| ①室面積 | ー | |
| ①階高 | ー | |
| ①天井高 | ー | |
| 室指数 | ②室の間口 | ー |
| ③室の奥行 | ー | |
| ④室指数 | ー | |
| 照明器具仕様 | ⑤機器名称（照明器具表の記号等） | 照明名称 |
| ⑥定格消費電力 | 定格消費電力 | |
| ⑦台数 | ー | |
| 制御等の有無 | ⑧在室検知制御 | ー |
| ⑨明るさ検知制御 | ー | |
| ⑩タイムスケジュール制御 | ー | |
| ⑪初期照度補正機能 | ー | |
| ⑫備考 | 備考 | |
【給湯機器リスト】
| 5-2) 給湯機器（入力シート） | 給湯（機器リスト） | |
|---|---|---|
| ①給湯機器名称 | 給湯機器記号 | |
| ②燃料種類 | 燃料種類 | |
| ③定格加熱能力 | 定格加熱能力 | |
| ④熱源効率（一次エネルギー換算） | 熱源効率(一次エネルギー換算) | |
| ⑤配管保温仕様 | 配管保温仕様 | |
| ⑥接続口径 | 接続口径 | |
| 太陽熱利用 | ⑦有効集熱面積 | 有効集熱面積 |
| ⑧集熱面の方位角 | 集熱面の方位角 | |
| ⑨集熱面の傾斜角 | 集熱面の傾斜角 | |
| ⑩備考 | 備考 | |
【昇降機リスト】
| 6) 昇降機（入力シート） | 昇降機（機器リスト） | |
|---|---|---|
| 主要な対象室 | ①階 | ー |
| ①室名 | ー | |
| ①室用途 | ー | |
| ②機器名称（機器表の記号等） | 昇降機名称 | |
| ③台数 | ー | |
| ④積載量 | 積載重量 | |
| ⑤速度 | 速度 | |
| ⑥輸送能力係数 | ー | |
| ⑦速度制御方式 | 速度制御方式 | |
| ⑧備考 | 備考 | |
