｜使用空調機器一覧
使用する空調機器の登録と空調ゾーンに割り当てる空調機器の設定を行います。
使用空調機器一覧を入力する前に空調システムの例を説明します。

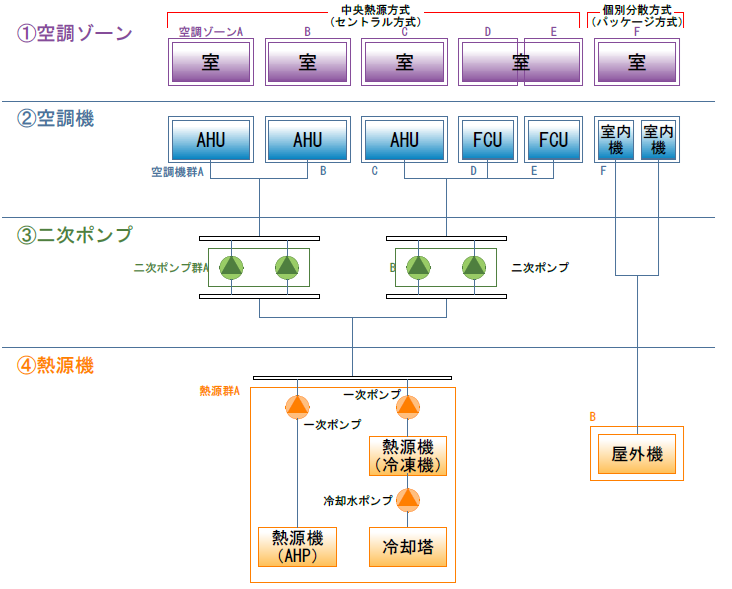

■ 空調システムの例
①空調ゾーン ：空調を行う室内空間
②空調機 ：空調する機器（空調機、ファンコイルユニット、全熱交換機、送風機、放熱器等）
③二次ポンプ ：空調機に冷温水を供給するポンプ。個別分散方式や一次ポンプのみの中央熱源方式の空調システムについては、二次ポンプは存在しないものとする
②空調機 ：空調する機器（空調機、ファンコイルユニット、全熱交換機、送風機、放熱器等）
④熱源機 ：空調システムにおいて熱を発生させる機器
●中央熱源方式(セントラル方式)
熱源機器を地下機械室や屋上部分に集約設置し、冷温水や蒸気などの熱媒を製造・搬送する集約型の方式
一般的には熱源機、冷却塔、搬送ポンプ、室内ユニットなどで構成される
●個別分散方式（パッケージ方式）
各空調ゾーンに熱源機を分散する方式
一般的には熱源機と室内ユニットがセット

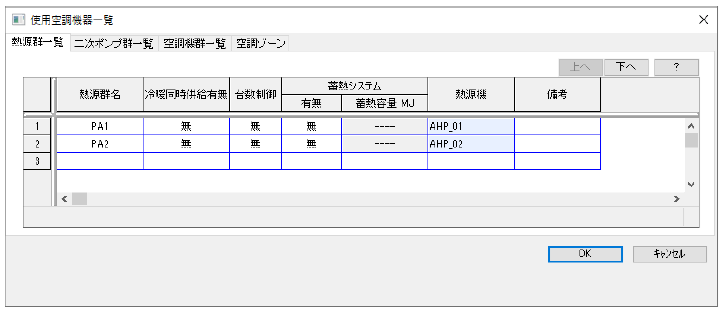

熱源群一覧
■ グリッドシート
■ 説明
| 入力項目 | 説明 |
|---|---|
| 熱源群名 | 熱源群の名称を入力します。 |
| 冷暖同時供給有無 | 冷熱と温熱を同時に供給する機能をもつシステム(４管式システム)の場合は「有」、 冷熱と温熱を切り替えて供給するシステム(２管式システム)の場合は「無」を設定します。 |
| 台数制御 | 熱源機が２台以上あり、負荷に応じて運転台数が自動に制御される場合は「有」、 台数制御が行われない場合は「無」を設定します。 |
| 蓄熱システム 有無 | 蓄熱システムの有無を設定します。 |
| 蓄熱容量 MJ | 蓄熱槽の蓄熱容量(熱量)を入力します。 |

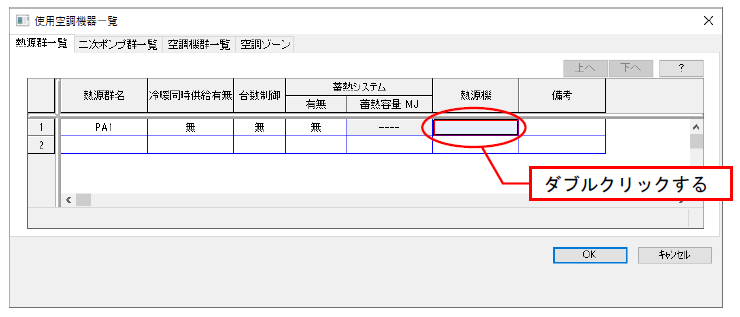

| 熱源機 | 熱源群を形成する熱源機を表示します。 ダブルクリックすると、「使用熱源機一覧」のグリッドシートが表示され、設定できます (詳細は、「使用熱源機一覧」を参照）。 |
| 備考 | メモを入力します(入力は任意)。 |
1)プログラムでは、蓄熱槽効率は80％、熱損失は１日あたり蓄熱容量の３％として計算を行います。
2)各ボタンの説明
[上へ]ボタン ：移動したいセルを選択し、[上へ]ボタンをクリックすると、位置が上に移動します。
[下へ]ボタン ：移動したいセルを選択し、[下へ]ボタンをクリックすると、位置が下に移動します。
[？]ボタン ：[？]ボタンにカーソルを合わせると、ヘルプが表示されます。

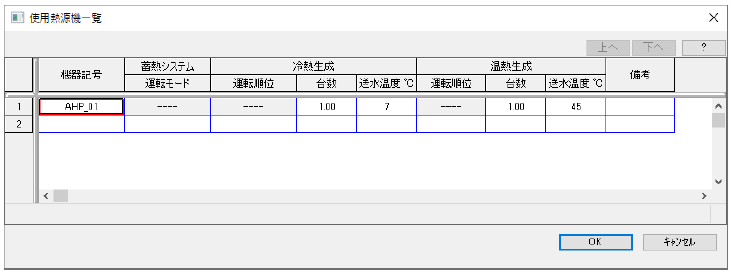

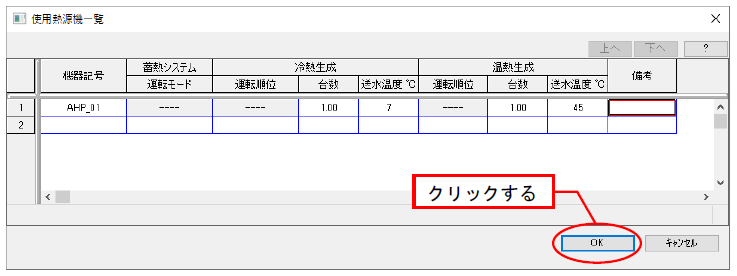

使用熱源機一覧
■ グリッドシート
■ 説明
| 入力項目 | 説明 |
|---|---|

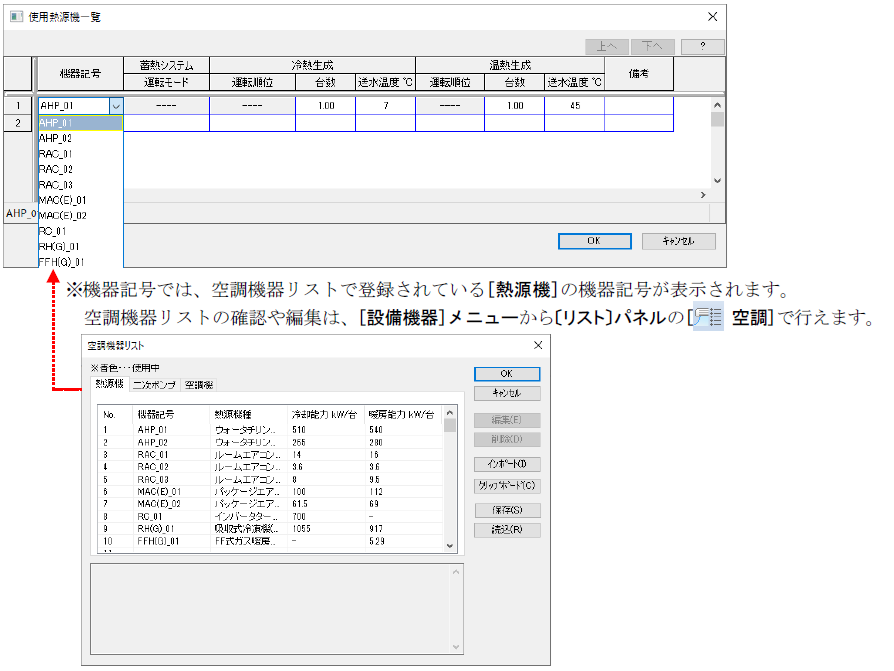

| 機器記号 | 空調機器リストで登録した熱源機から選択します。 |
| 蓄熱システム | 使用空調機器一覧ダイアログの蓄熱システムで、「有」が選択された場合、 蓄熱システムの「運転モード」が選択できます。 「水蓄熱(混合型)」、「水蓄熱(成層型)」、「氷蓄熱」、「追掛」のいずれかを選択します。1)参照 |
| 冷熱生成 運転順位 |
熱源機の運転台数を自動制御する場合、熱源機の運転順位を表示します。 蓄熱システムが「有」の場合は運転順位を入力します。 |
| 台数 | 同一熱源機の台数を入力します。 |
| 送水温度 ℃ | 冷熱生成時の冷水やブライン等の熱源出口温度を入力します。 |
| 温熱生成 運転順位 |
熱源機の運転台数を自動制御する場合、熱源機の運転順位を表示します。 蓄熱システムが「有」の場合は運転順位を入力します。 |
| 台数 | 同一熱源機の台数を入力します。 |
| 送水温度 ℃ | 温熱生成時の温水やブライン等の熱源出口温度を入力します。 |
| 備考 | メモを入力します(入力は任意)。 |
1)蓄熱システム 運転モード
| 選択肢 | 適用 |
|---|---|
| 水蓄熱(混合型) | 連結完全混合型水蓄熱層に蓄熱する運転モード |
| 水蓄熱(成層型) | 温度成層型水蓄熱層に蓄熱する運転モード |
| 氷蓄熱 | 氷蓄熱ユニットに蓄熱する運転モード |
| 追掛 | 昼間に蓄熱層の冷熱や温熱のみでは不足する場合に、運転するモード |

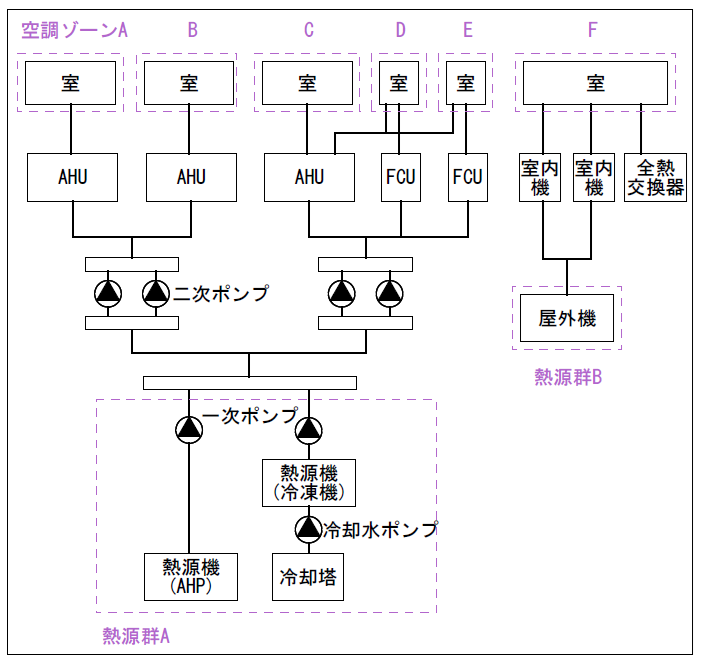

2)熱源群とは、下図に示すように、中央熱源方式の空調システムについては一体として動く複数の熱源システム機器(熱源機、一次ポンプ、冷却塔、冷却水ポンプ等)であると定義し、
個別分散方式の空調システムではパッケージ型空調機の屋外機であると定義されます。
3)各ボタンの説明
[上へ]ボタン ：移動したいセルを選択し、[上へ]ボタンをクリックすると、位置が上に移動します。
[下へ]ボタン ：移動したいセルを選択し、[下へ]ボタンをクリックすると、位置が下に移動します。
[？]ボタン ：[？]ボタンにカーソルを合わせると、ヘルプが表示されます。
■ 操作
1.[設備機器]メニューから〔使用機器一覧〕パネルの[空調]を選択する
2.使用空調機器一覧のグリッドシートが表示される

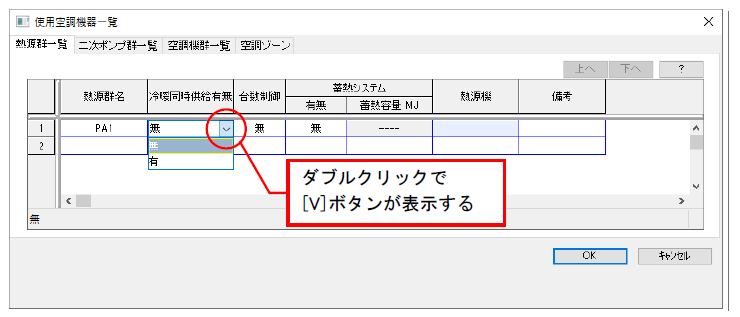

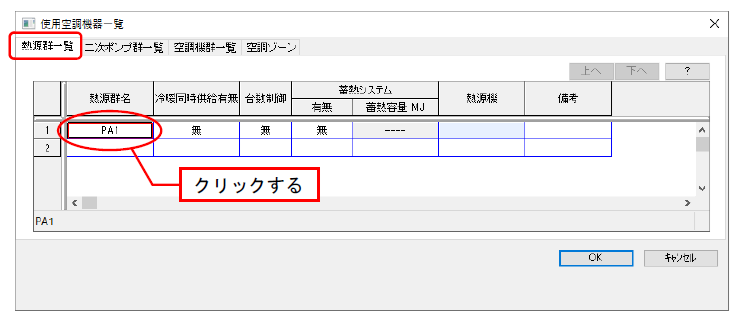

〔熱源群一覧〕タブを表示します。[熱源群名]をクリックし熱源群名を入力して、[Enter]キーを押します。
3.使用空調機器一覧のグリッドシートが表示される

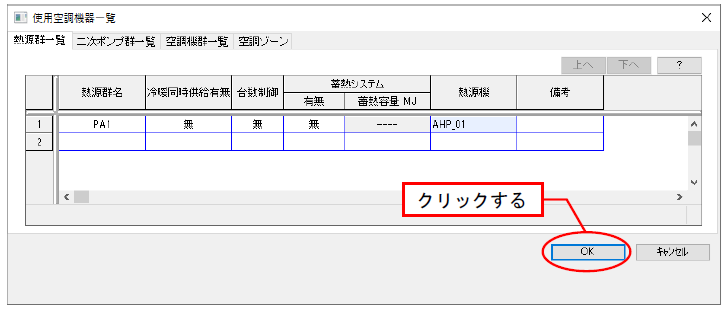

設定後、[OK]ボタンをクリックします。

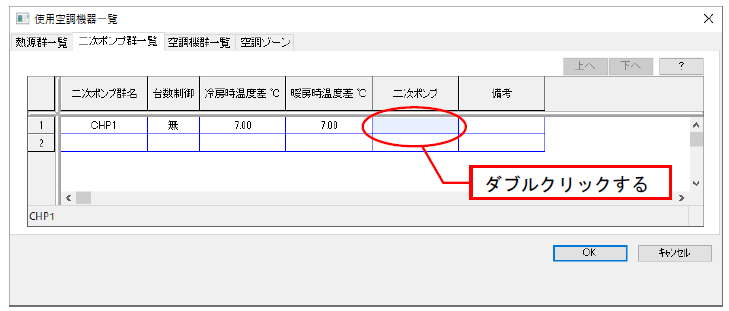

二次ポンプ群一覧
■ グリッドシート
■ 説明
| 入力項目 | 説明 |
|---|---|
| 二次ポンプ群名 | 二次ポンプ群の名称を入力します。 |
| 台数制御 | ポンプが２台以上あり、負荷に応じて運転台数が自動で制御される場合は「有」 台数制御が行われない場合「無」を入力します。 |
| 冷房時温度差 ℃ | 冷房時と暖房時の二次側空調系統への送水する冷温水の往き温度と還り温度との温度差 (往還温度差の設計値)を入力します。 ※温度差が異なるポンプがある場合は、流量の最も大きいポンプの温度差を入力します。 |
| 暖房時温度差 ℃ | |
| 二次ポンプ | 蓄熱槽の蓄熱容量(熱量)を入力します。 |
| 熱源機 | ポンプ群を形成する二次ポンプを表示します。 ダブルクリックすると、「使用二次ポンプ一覧」のグリッドシートが表示され、 設定できます(詳細は、「使用二次ポンプ一覧」を参照）。 |
| 備考 | メモを入力します(入力は任意)。 |
1)各ボタンの説明
[上へ]ボタン ：移動したいセルを選択し、[上へ]ボタンをクリックすると、位置が上に移動します。
[下へ]ボタン ：移動したいセルを選択し、[下へ]ボタンをクリックすると、位置が下に移動します。
[？]ボタン ：[？]ボタンにカーソルを合わせると、ヘルプが表示されます。

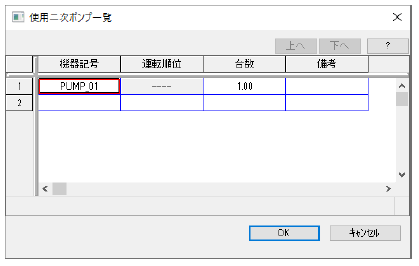

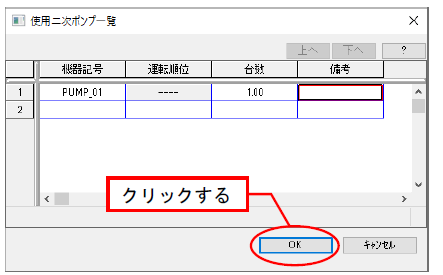

使用二次ポンプ一覧
■ グリッドシート
■ 説明
| 入力項目 | 説明 |
|---|---|

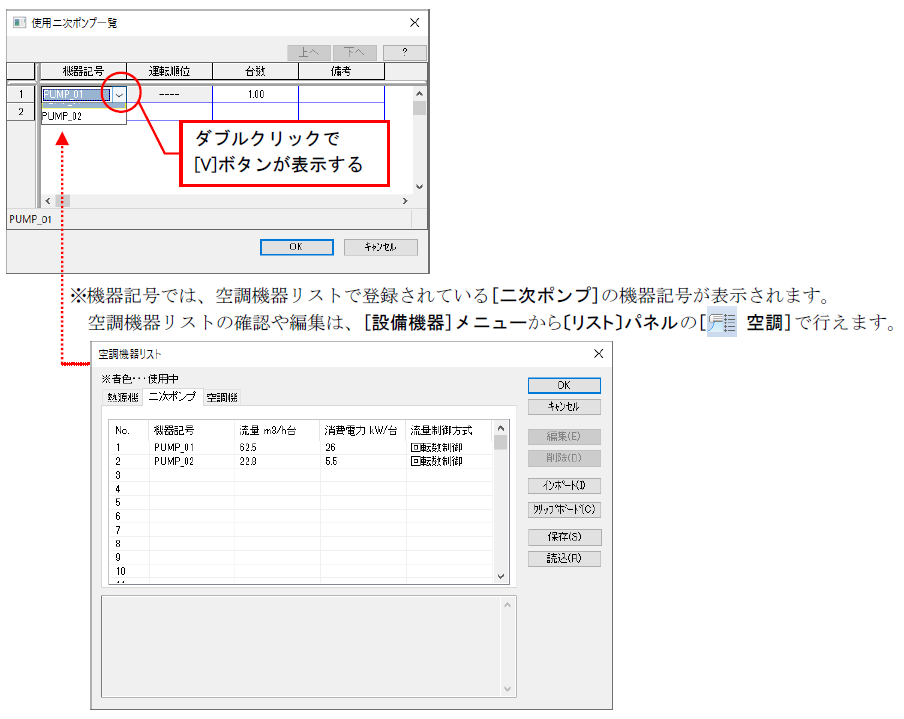

| 機器記号 | 空調機器リストで登録した二次ポンプから選択します。 |
| 運転順位 | 二次ポンプの運転台数を自動制御する場合、運転順位を表示します。 |
| 台数 | 同一ポンプの台数を入力します。 |
| 備考 | メモを入力します(入力は任意)。 |

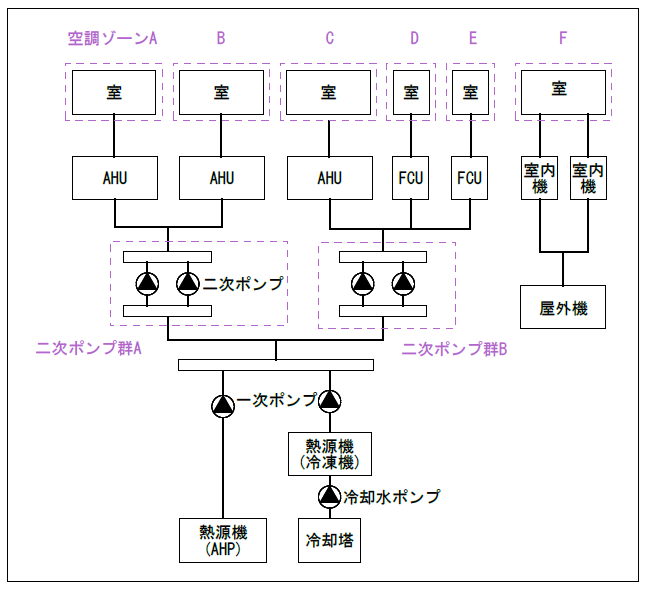

1)二次ポンプ群とは、同じ空調機に冷温水を供給するポンプの集合体です。
下図に示すように、ポンプ系統が複数に分かれており、それぞれの系統が同じ空調機に対して冷温水を供給する場合は、
各々の系統を1つのポンプ群として定義します。
2)各ボタンの説明
[上へ]ボタン ：移動したいセルを選択し、[上へ]ボタンをクリックすると、位置が上に移動します。
[下へ]ボタン ：移動したいセルを選択し、[下へ]ボタンをクリックすると、位置が下に移動します。
[？]ボタン ：[？]ボタンにカーソルを合わせると、ヘルプが表示されます。

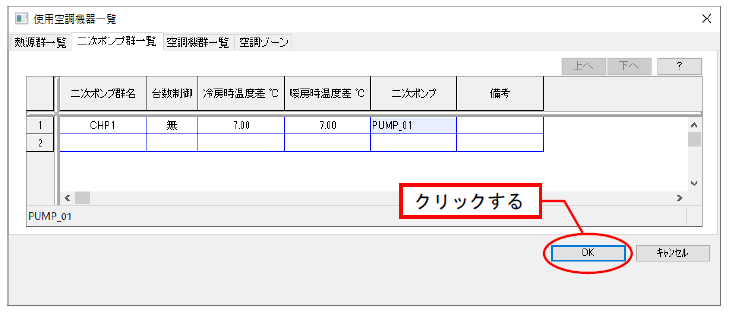

■ 操作
1.[設備機器]メニューから〔使用機器一覧〕パネルの[空調]を選択する
2.使用空調機器一覧のグリッドシートが表示される

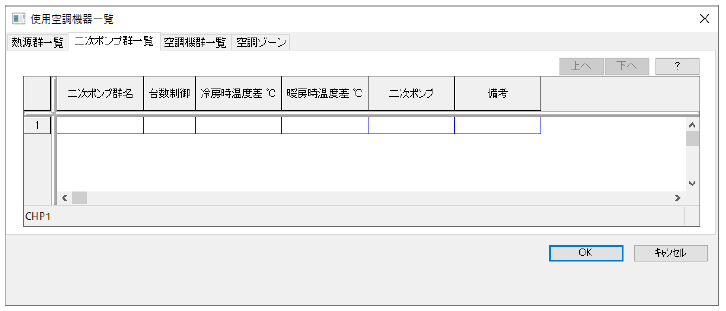

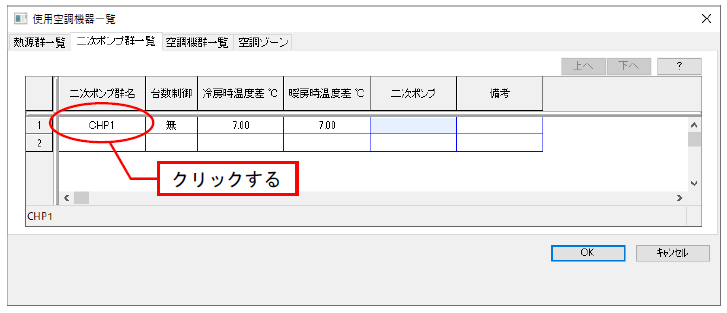

〔二次ポンプ群一覧〕タブをクリックします。

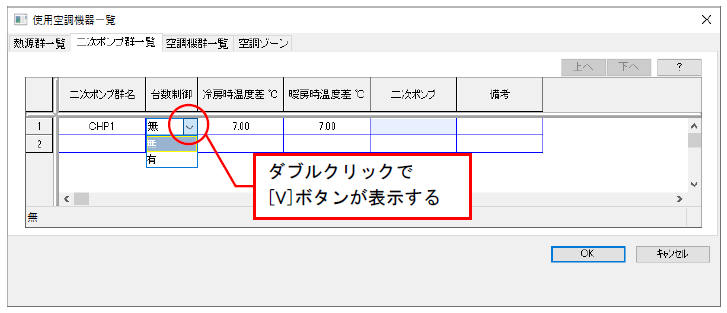

[冷房時温度差]、[暖房時温度差]をクリックし、数字を入力します。

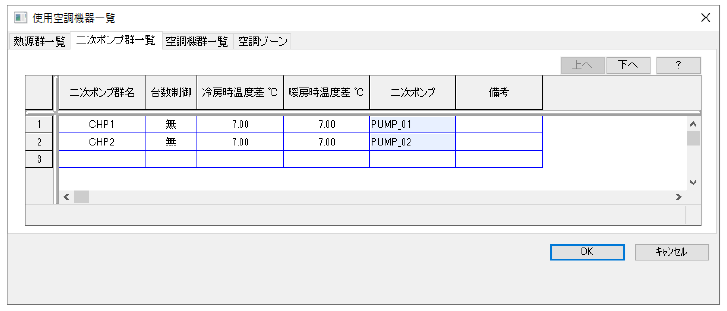

3.使用空調機器一覧のグリッドシートが表示される
設定後、[OK]ボタンをクリックします。

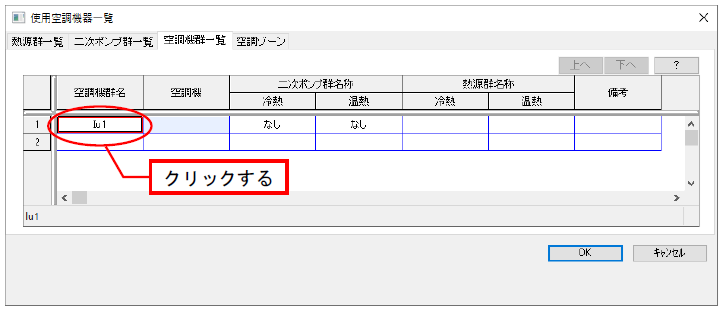

空調機群一覧
■ グリッドシート
■ 説明
| 入力項目 | 説明 |
|---|---|
| 空調機群名 | 空調機群の名称を入力します。 |
| 空調機 | 空調機群を形成する空調機を表示します。 ダブルクリックすると、「使用空調機一覧」のグリッドシートが表示され、 設定できます(詳細は、「使用空調機一覧」を参照）。 |
| 二次ポンプ群名称 冷熱 |
空調機群に冷水、および温水を供給する二次ポンプ群を二次ポンプ群一覧から選択します。 個別分散方式や一次ポンプのみの中央熱源方式の空調システムは、「なし」を選択します。 |
| 温熱 | |
| 熱源群名称 冷熱 |
空調機群に冷熱、および温熱を供給する熱源群を、熱源群一覧から選択します。 |
| 温熱 | |
| 備考 | メモを入力します(入力は任意)。 |

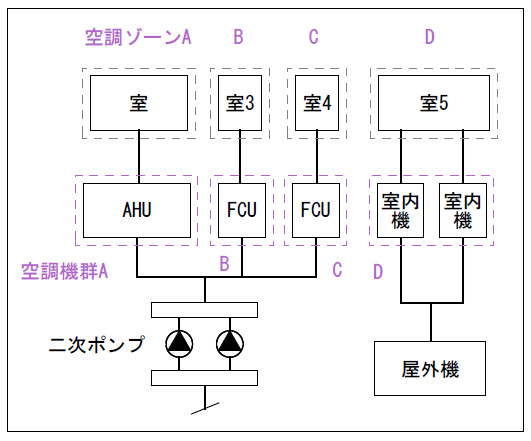

1)空調機群とは、下図に示すように、対象となる空調ゾーンに冷温熱および新鮮外気を供給するための一連のシステムと定義されます。
室負荷処理用空調機と外気負荷処理用空調機が分かれている場合は、これらは分けて群を定義します。また、空調機と一体として動く全熱交換器、
各種送風機(ダクト途中に設置される外気導入用送風機や居室の余剰排気の送風機など)、循環送風機(エアカーテン、シーリングファンなど)、エアフローウィンドウやプッシュプルウィンドウのための送風機などがあれば、
これらは同じ群として定義します。 パッケージ型空調機室内機については、屋外機の系統ごとに空調機群を定義します。
ただし、同一屋外機系統に属する複数の室内機が、別々の空調ゾーンに配置されている場合は、室内機を空調ゾーンごとにグルーピングしてそれぞれ１つの空調機群として定義します。
2)空調機群の考え方

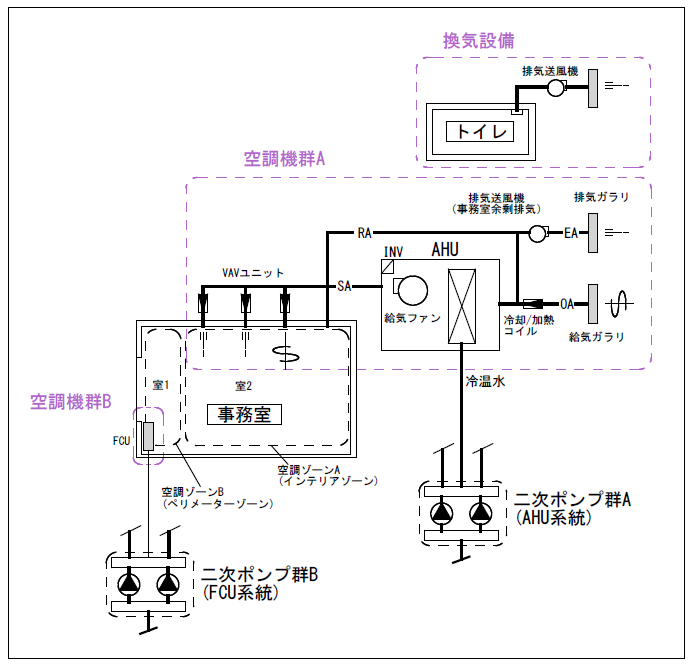

(１)システム例１
・ある空間(事務室)がインテリアゾーンとペリメーターゾーンに分けられています。
インテリアゾーンをAHU(エアハンドリングユニット)で空調し、ペリメーターゾーンをFCU(ファンコイルユニット)で空調する場合は、事務室を室１(インテリアゾーン)と室２(ペリメーターゾーン)に分け、それぞれを空調ゾーンＡと空調ゾーンＢとします。
・空調機群はAHUを空調機群Ａとし、FCUを空調機群Ｂと定義します。
・空調ゾーンＡの室負荷と外気負荷は、空調機群Ａ（AHU)が処理します。
・空調ゾーンＢの室負荷は、空調機群Ｂ(FCU)が処理し、外気負荷は空調機群Ａが処理します。
・事務室の余剰排気(給気(外気導入)と排気のエアバランスをとるためのものであり、事務室の外気導入量からトイレ等の排気を差し引いた風量のための排気送風機は、空調機群Ａに含むものとします。
・トイレ等の排気送風機は空調設備ではなく換気設備とみなします。

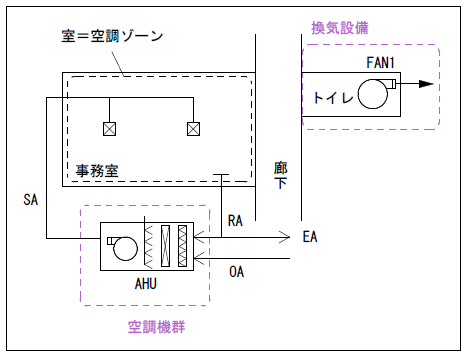

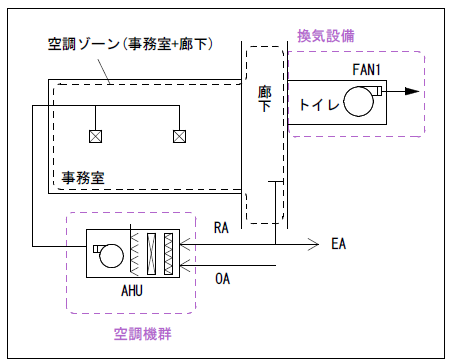

(2)システム例２
・AHU(エアハンドリングユニット)を１つの空調機群と定義し、トイレの排気ファンは換気設備とみなします。
・空調機の換気を廊下から取る場合は、廊下も空調計算対象室とします。
(3)システム例３

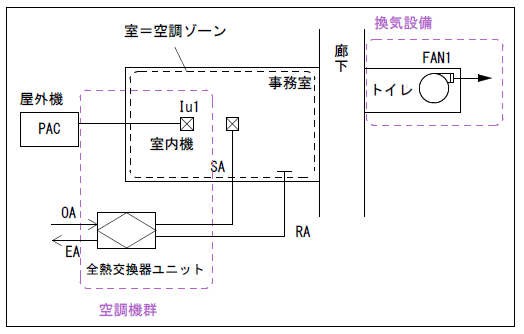

・同一の室にパッケージ型空調機の室内機とユニット型の全熱交換器が設置されている場合は、パッケージ型空調機の室内機と全熱交換器を1つの空調群とします。

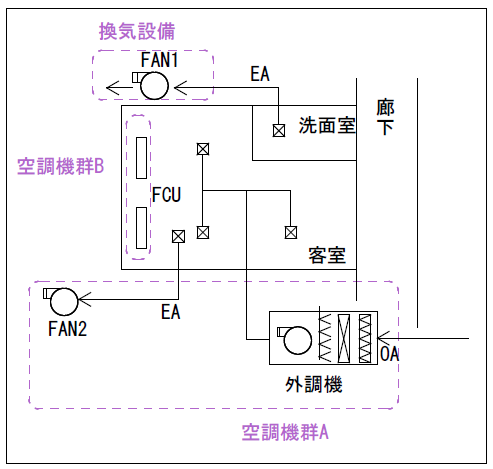

(4)システム例４
・ホテルの客室などのように、室負荷を処理するためのファンコイルユニットがあり、新鮮外気は外調機を介して取り入れ、排気は客室内に設置された排気ファンと、
併設される洗面室に設置された排気ファンにより行う場合は、外調機(エアハンドリングユニット)と客室内にあるFAN2(余剰排気送風機)を１つの空調機群Ａとし、
室負荷処理用FCU(ファンコイルユニット)は空調機群Ｂとして、空調機群を分けます。
・洗面室のFAN1(排気ファン)は換気設備とみなします。
3)各ボタンの説明
[上へ]ボタン ：移動したいセルを選択し、[上へ]ボタンをクリックすると、位置が上に移動します。
[下へ]ボタン ：移動したいセルを選択し、[下へ]ボタンをクリックすると、位置が下に移動します。
[？]ボタン ：[？]ボタンにカーソルを合わせると、ヘルプが表示されます。

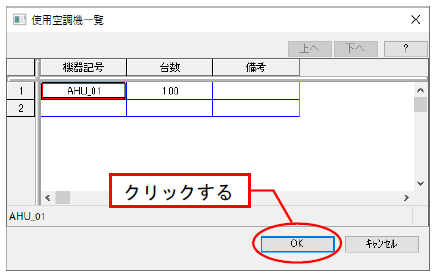

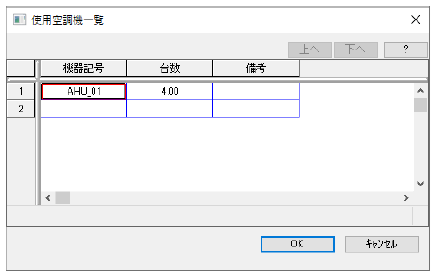

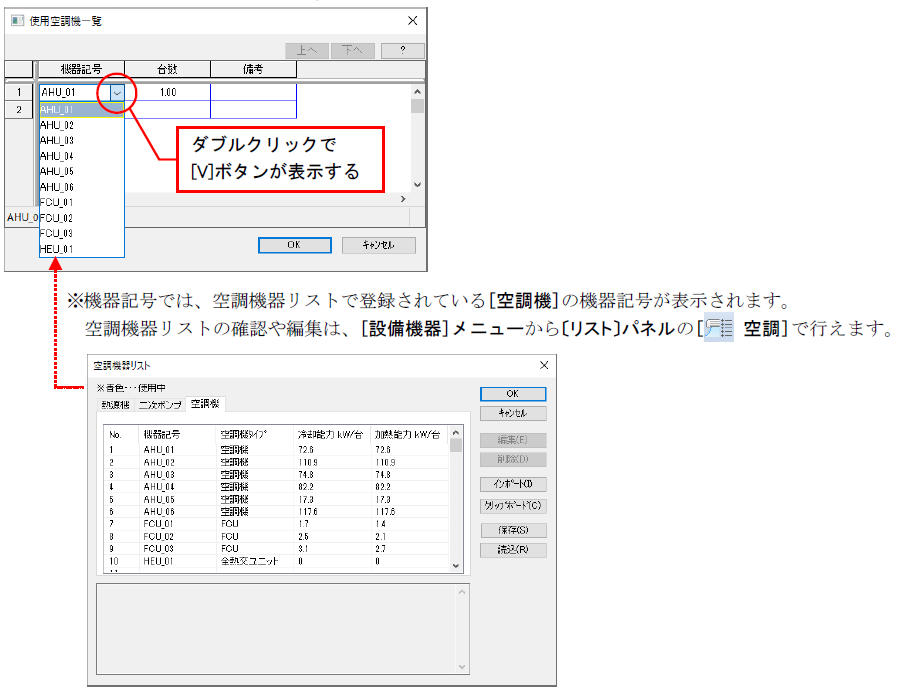

使用空調機一覧
■ グリッドシート
■ 説明
| 入力項目 | 説明 |
|---|---|
| 機器記号 | 空調機器リストで登録した空調機から選択します。 |
| 台数 | 同一空調機の台数を入力します。 |
| 備考 | メモを入力します(入力は任意)。 |
1)各ボタンの説明
[上へ]ボタン ：移動したいセルを選択し、[上へ]ボタンをクリックすると、位置が上に移動します。
[下へ]ボタン ：移動したいセルを選択し、[下へ]ボタンをクリックすると、位置が下に移動します。
[？]ボタン ：[？]ボタンにカーソルを合わせると、ヘルプが表示されます。

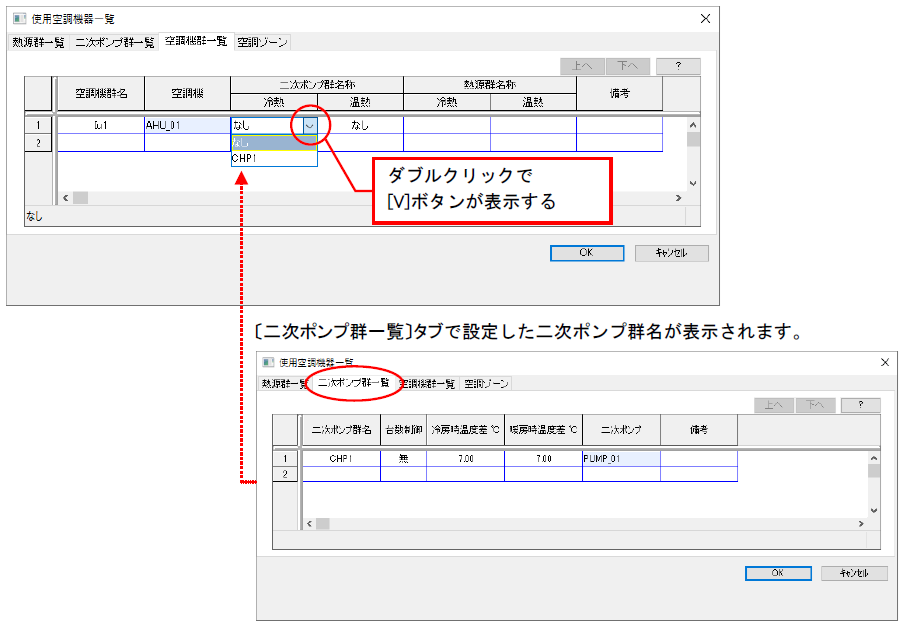

■ 操作
1.[設備機器]メニューから〔使用機器一覧〕パネルの[空調]を選択する
2.使用空調機器一覧のグリッドシートが表示される

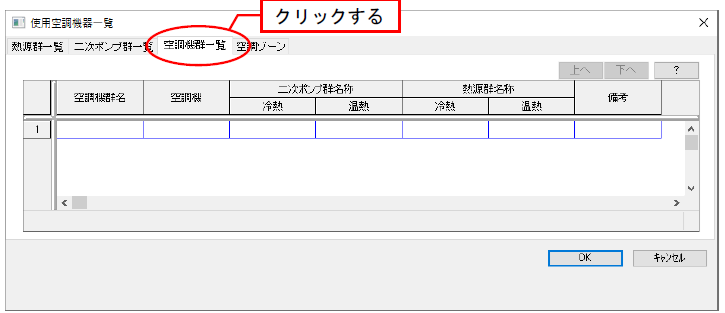

〔空調機群一覧〕タブをクリックします。

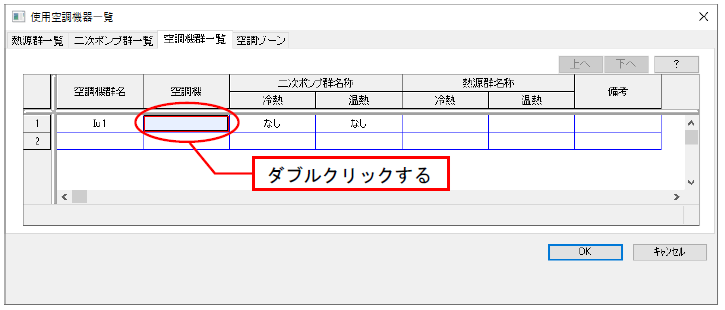

[機器記号]をダブルクリックし、プルダウンリストから機器記号を選択します。

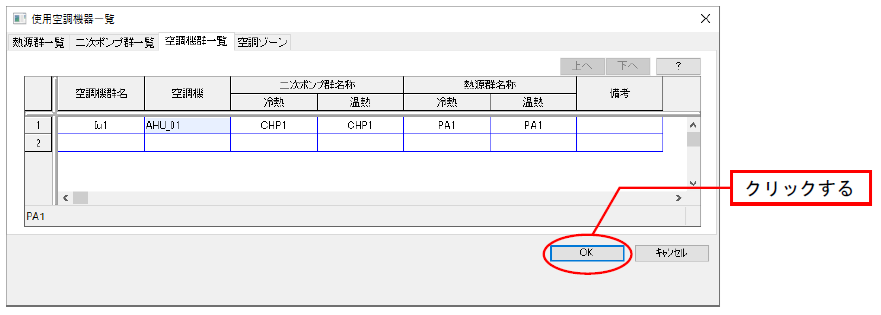

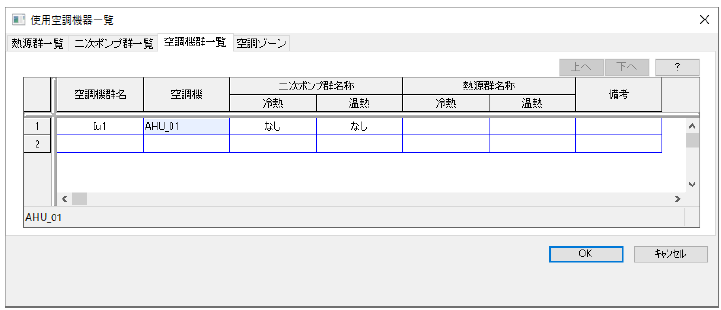

3.使用空調機器一覧のグリッドシートが表示される

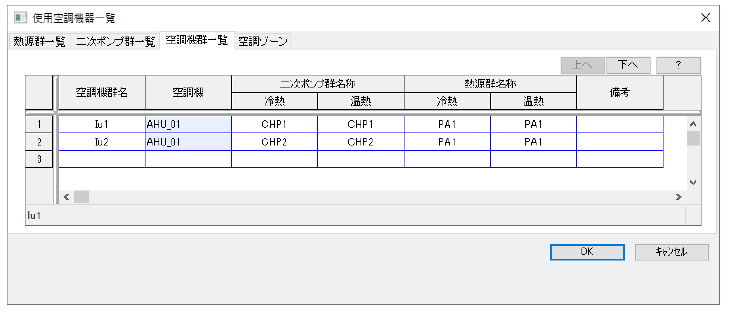

※空調機群に接続する二次ポンプ群を設定します。 ※個別分散方式(パッケージ方式)の場合、二次ポンプ群名称に「なし」を選択します。

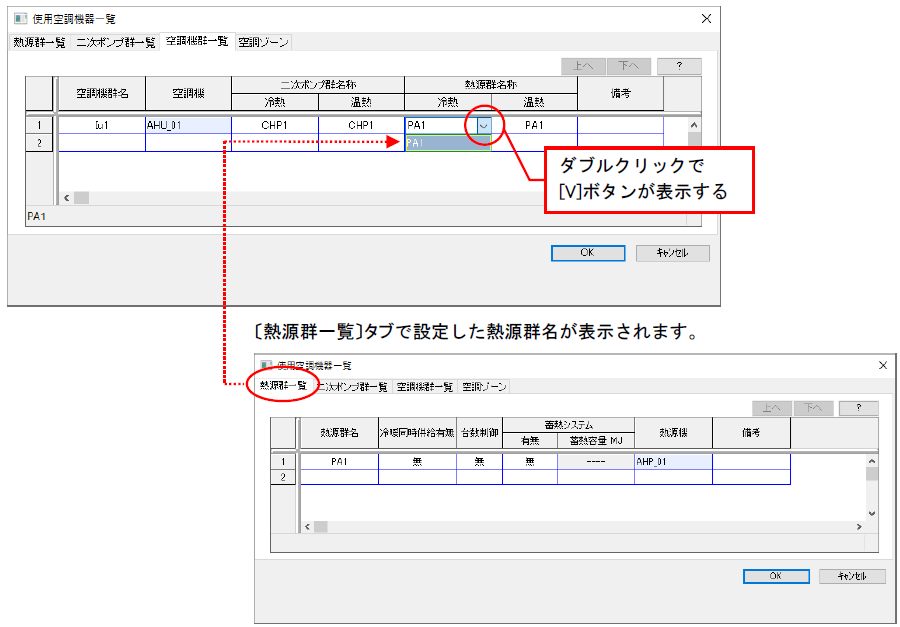

※二次ポンプ群に接続する熱源群を設定します。
空調ゾーン

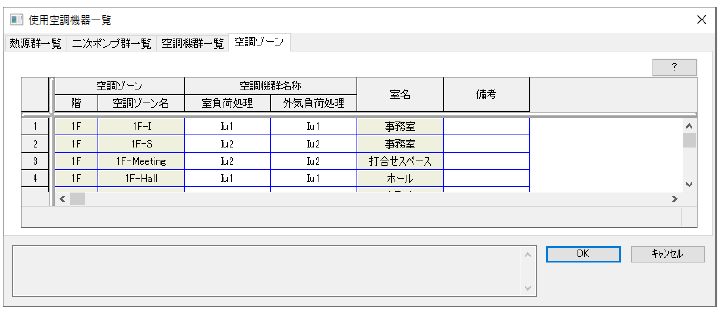

■ グリッドシート
※作業ウィンドウで配置した、空調の計算対象の部屋に重なる空調ゾーンが自動で表示されます。
※部屋の属性で「吹抜け」、または「計算除外」に が入っている、または部屋の属性で室用途が「未設定」に設定されている部屋は表示されません。
※グレーの項目は、直接入力、編集することはできません。
※シート上で空調ゾーンの削除、登録はできません。
■ 説明
| 入力項目 | 説明 |
|---|---|
| 空調ゾーン 階 |
空調ゾーンが存在する階が表示されます。 |
| 空調ゾーン名 | モデルに入力されている空調ゾーン名が表示されます (同じ空調ゾーン名がある場合は、自動的に重複しない空調ゾーン名に変更されます)。 |
| 空調機群名称 室負荷処理 | 室負荷(室の内部発熱および室外からの貫流熱取得、日射熱取得による負荷)、 および外気負荷(新鮮外気導入による負荷)を処理する空調機群を空調機群一覧から選択します。 |
| 外気負荷処理 | |
| 室名 | 【部屋】コマンドで入力したときの部屋名が表示されます。 |
| 備考 | メモを入力します(入力は任意)。 |
1)各ボタンの説明
[？]ボタン ：[？]ボタンにカーソルを合わせると、ヘルプが表示されます。

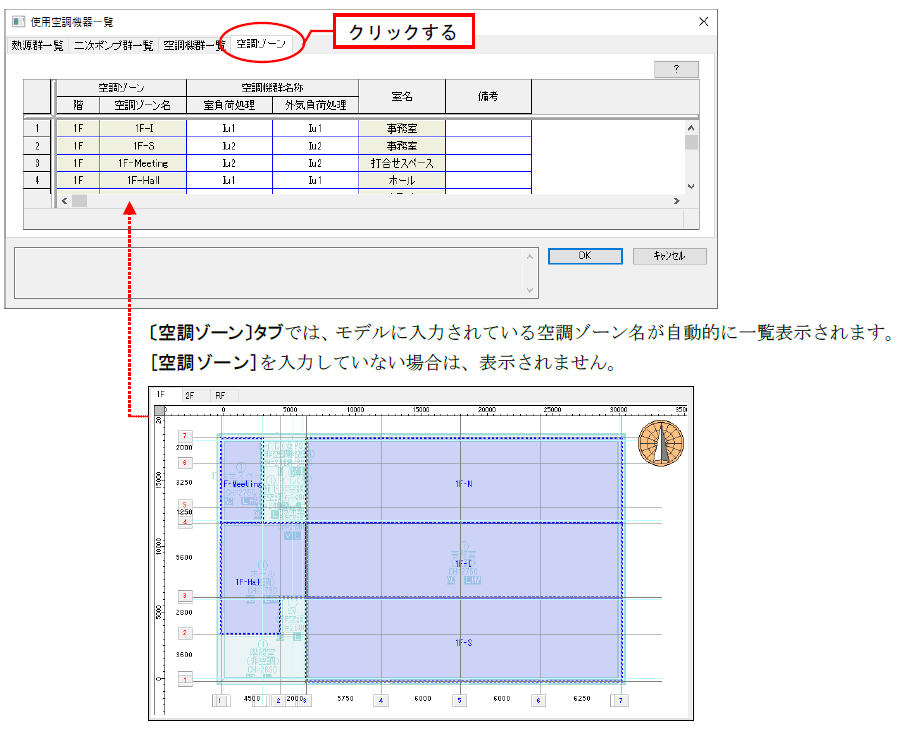

■ 操作
1.[設備機器]メニューから〔使用機器一覧〕パネルの[空調]を選択する
2.使用空調機器一覧のグリッドシートが表示される

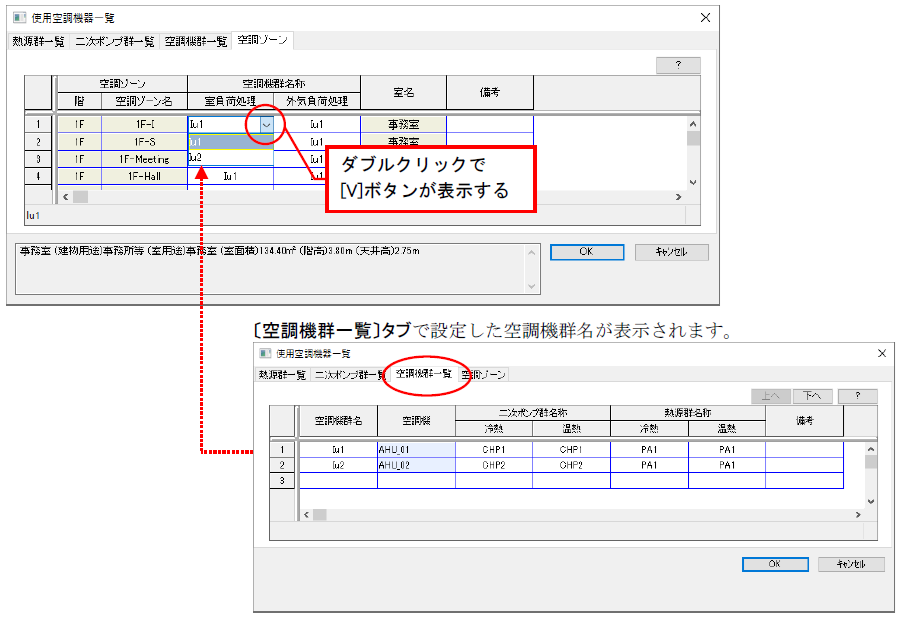

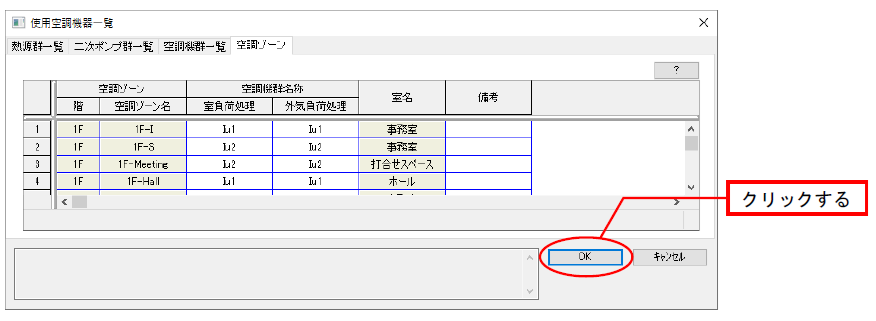

〔空調ゾーン〕タブをクリックします。
※空調ゾーンを空調する空調機群を設定します。
