｜日除け装置リスト
日除け装置の記号や形状などを登録しておき、利用することができます。

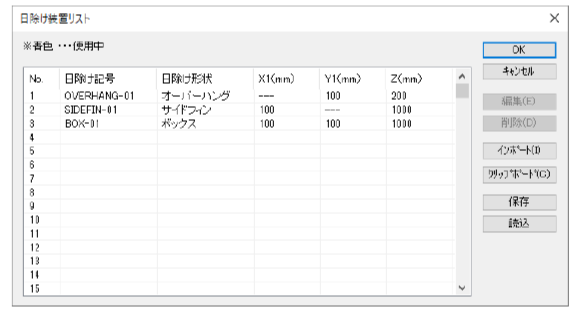

■ダイアログ
■説明
| 入 力 項 目 | 説 明 |
|---|---|
| 日除け記号 | 日除け記号を入力します。 |
| 日除け形状 | 既存のリストや[新規作成]、[編集]ボタンで設定した日除け形状が表示されます (詳細は、「日除け装置の編集」を参照してください)。 |
| Ｘ1（㎜） | 既存のリストや[新規作成]、[編集]ボタンで設定したサイズが表示されます (詳細は、「日除け装置の編集」を参照してください)。 |
| Ｙ1（㎜） | |
| Ｚ（㎜） |
※各ボタンについての説明は、「リストで共通のボタンの説明」を参照してください。
日除け装置の編集

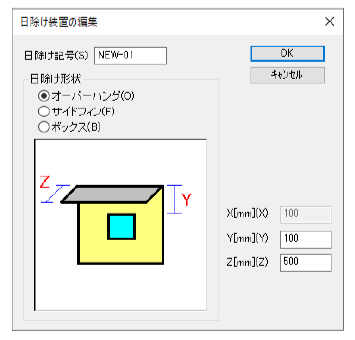

■ダイアログ
■説明
| 入 力 項 目 | 説 明 |
|---|---|
| 日除け記号 | 日除け記号を入力します。 |
| 日除け形状 | ｢オーバーハング｣､｢サイドフィン｣､｢ボックス｣のいずれかを選択します。 [オーバーハング]
[サイドフィン]
[ボックス]
|
| Ｘ（㎜） | ｢サイドフィン｣､｢ボックス｣の場合に、壁端から開口端までの寸法を入力します。 |
| Ｙ（㎜） | ｢オーバーハング｣､｢ボックス｣の場合に、壁上端から開口上端までの寸法を入力します。 |
| Ｚ（㎜） | 日除けの寸法を入力します。 |
■操作
1.[ホーム]メニューから〔リスト〕パネルの[
日除]を選択する

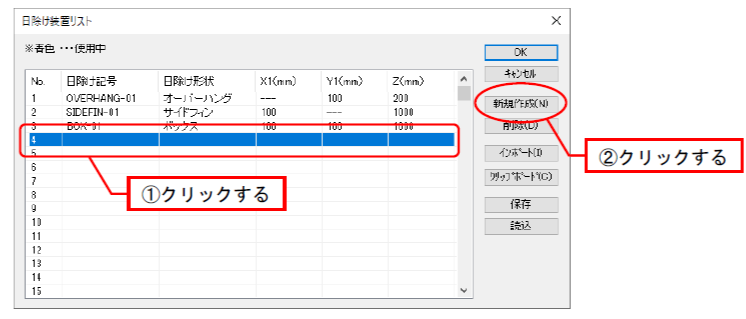

2.日除け装置リストダイアログが表示される
登録する番号をクリックし、[新規作成]ボタンをクリックします。
※既存のデータの番号をクリックすると、[編集]ボタンが表示され、編集が行えます。
※登録する番号または編集する番号をダブルクリックしても、新規作成、編集が行えます。

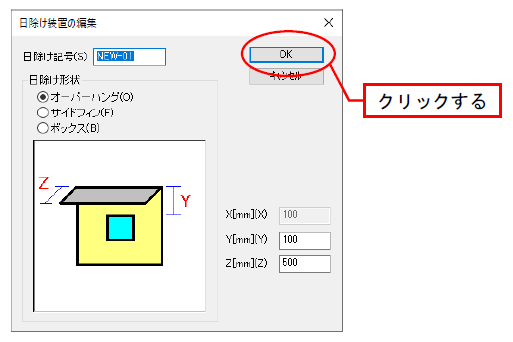

3.日除け装置の編集ダイアログが表示される
日除け記号を入力し、日除け形状などを設定して[ＯＫ]ボタンをクリックします。

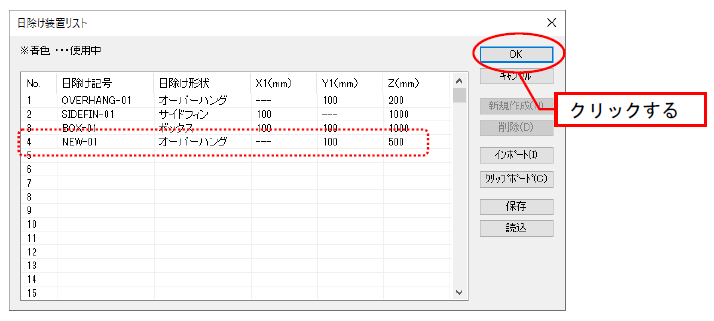

4.日除け装置リストダイアログが表示される
設定した日除け記号、日除け形状などが表示されます。[ＯＫ]ボタンをクリックすると、日除け装置リストに登録されます。
