｜測定

メニュー：[ホーム]メニューから〔補助〕パネルの[測定]をクリック

作業ウィンドウ上で、２点間の距離を測ります。

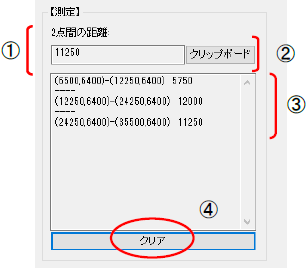

■ 属性パレット

• ①測った２点間の距離を表示します。
• ②測った２点間の距離をクリップボードにコピーします。
• ③測った２点の座標と、２点間の距離を表示します。
  ※続けて測定すると、測定した順に表示されます。
• ④表示している座標と距離を削除します。

■ 操作

1.[ホーム]メニューから〔補助〕パネルの [ 測定]を選択する

2.属性パレットに測定結果が表示される
作業ウィンドウ上で測定したい２点をクリックします。測定結果が表示されます。

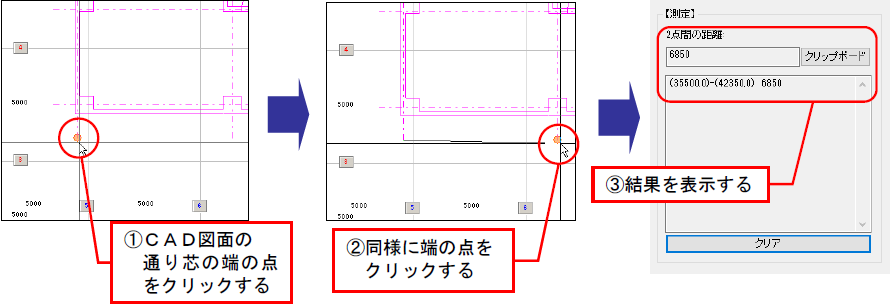

例：CAD図面を開き通り芯を測定する

3.測定した距離をコピーする
作業ウィンドウで測定した結果をクリップボードにコピーします。

4.スパンに測定した距離を貼り付ける

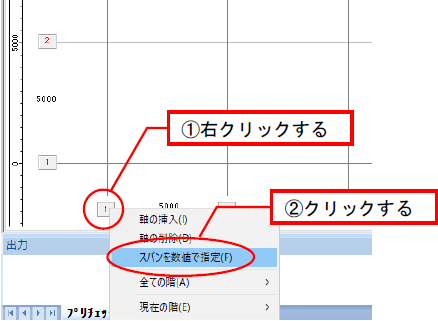

軸名の上で、右クリックして表示されるメニューから、[スパンを数値で指定]を選択します。

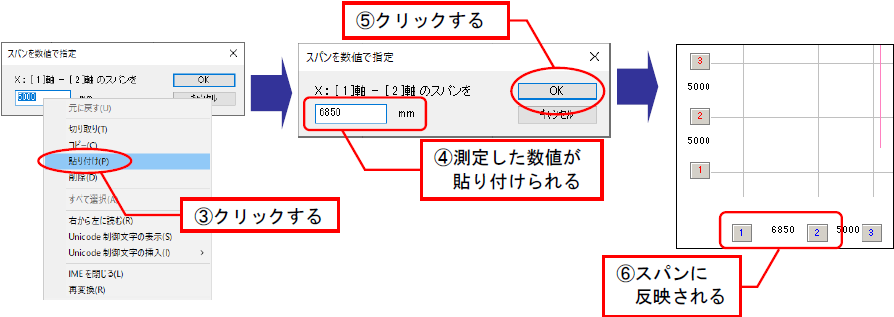

スパンの入力欄の上で、右クリックして表示されるメニューから、[貼り付け]を選択します。
測定した数値がスパンの入力欄に表示されます。[OK]ボタンをクリックすると、スパンに反映されます。
