｜開口リスト
モデルに入力されている開口を一覧で表示・編集することができます。
リストで選択している開口は平面ビュー上でハイライト表示されます。

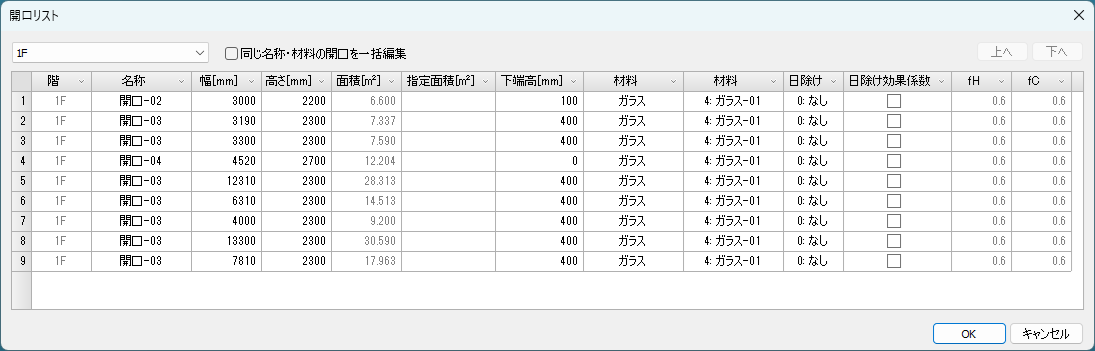

■ダイアログ
■説明
| 項目 | 説明 |
|---|---|
| 階 | 開口が所属している階を表示します。 |
| 名称 | 開口名称を表示・編集できます。 |
| 幅[mm] | 開口の幅[mm]を表示・編集できます。 |
| 高さ[mm] | 開口の高さ[mm]を表示・編集できます。 |
| 面積[㎡] | 開口の幅・高さから算出した面積を表示します。 |
| 指定面積[㎡] | 開口の面積を直接入力したいときに使用します。空欄の場合は、面積[㎡]が使用されます。 |
| 下端高[mm] | 開口の下端高さ[mm]を表示・編集できます。 |
| 材料 | 開口の材料を表示・編集できます。「ガラス」「外皮材」「複合材」から選択します。 |
| 材料 | ガラスリストで登録した材料記号を表示・選択することができます。 |
| 日除け | 開口の日よけ装置を表示・選択できます。 |
| 日除け効果係数 | 日除け効果係数を使用するかどうかをチェックで表示・編集できます。 |
| fH | 日除け効果係数(暖房)を表示・編集できます。日除け効果係数のチェックが入っているときに入力できます。 |
| fC | 日除け効果係数(冷房)を表示・編集できます。日除け効果係数のチェックが入っているときに入力できます。 |
- [階]コンボボックス：リストを表示する階を「すべて」と設定階から選択します。
- [上へ]ボタン：選択している開口をひとつ上の開口と入れ替えて並び替えします。
- [下へ]ボタン：選択している開口をひとつ下の開口と入れ替えて並び替えします。
- [OK]ボタン：編集内容を確定してコマンドを終了します。
- [キャンセル]ボタン：編集内容をキャンセルしてコマンドを終了します。
●同じ名称・材料の開口を一括編集
チェックを入れると同じ名称・材料をリストでまとめて表示することができ、まとめて編集することができます。
●並び替え
リストのカラムの[v]をクリックすると、「昇順」「降順」でリストを並び替えすることができます。
