｜庇
庇の形状を設定し、庇を入力します。

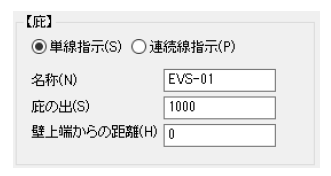

■ 属性パレット
■ 説明
※名称、数字など、入力上のルールがあります。詳細は、「入力上で共通のルール」を参照してください。
| 入 力 項 目 | 説 明 |
|---|---|
| 指示方法 | ｢単線指示｣、｢連続線指示｣のいずれかを選択します。1）参照 |
| 名称 | 名称を入力します。 |

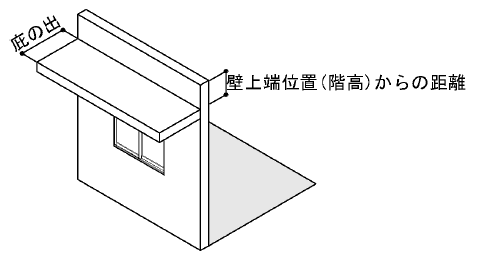

| 庇の出 | ｢庇の出｣、｢壁上端からの距離｣を設定します。 庇は窓がなくても、配置することができます。オーバーハングのみです。 窓の上部のみ、日除けによる日射遮蔽効果に影響します。
|
| 壁上端からの距離 |
1)指示方法
単線指示

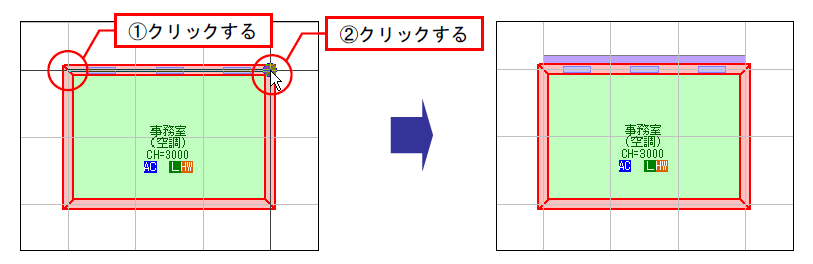

グリッドに沿って２点指示すると庇が入力されます。
連続線指示

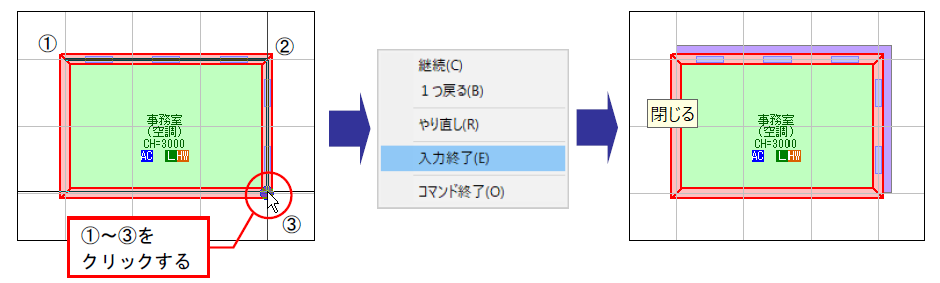

入力したい形状の頂点を順にクリックします。
右クリックすると、編集メニューが表示されます。[入力終了]を指定すると、庇が入力されます。
[継続] ：メニューを閉じて入力を続けます。
[１つ戻る] ：指示した点を１つキャンセルし、１つ前の点に戻ります。
[やり直し] ：指示した点をすべてキャンセルし、１点目から指示をやり直します。
[入力終了] ：最後に指示した点で入力を終了します。
[コマンド終了] ：指示した点をすべてキャンセルし、コマンドを終了します。

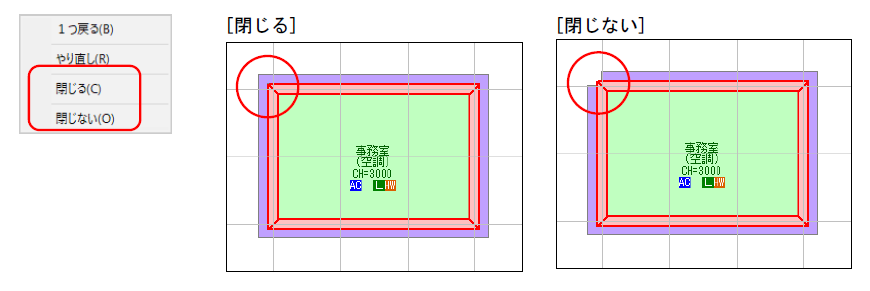

最初と最後の点を指示した場合は、下記のメニューが表示され最初と最後の点で「閉じる」、「閉じない」の指定をします。
■ 操作
1.[ホーム]メニューから〔入力〕パネルの[
庇]を選択する

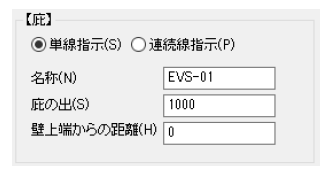

2.属性パレットに庇の属性が表示される
入力方法や名称、庇の出などを設定します。
パレットに属性を取得することができます。
3.庇を入力する

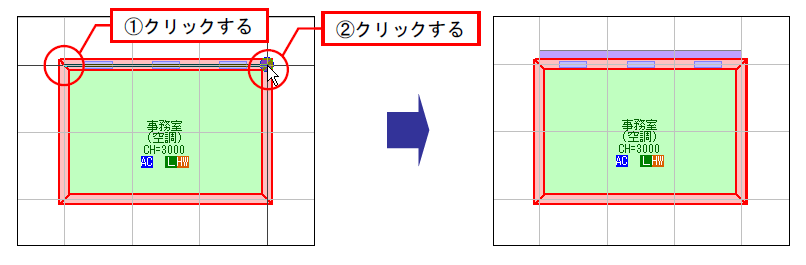

単線指示で、２点指定すると、庇が入力されます。
4.コマンドを終了する
右クリックで終了します。
※別の入力コマンドを実行しても、現在のコマンドが解除されます。
