｜ガラスリスト
ガラスの記号や種類などを登録しておき、利用することができます。
また、複合断面材料リストでガラスを組み合わせて複合材を作成し、利用することができます。

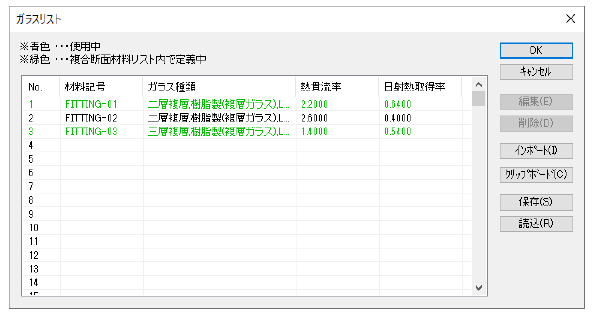

■ダイアログ
■説明
| 入 力 項 目 | 説 明 |
|---|---|
| 材料記号 | 既存のリストや[新規作成]、[編集]ボタンで設定した材料記号が表示されます。 |
| ガラスの種類 | 既存のリストに設定したガラスの属性が表示されます。 |
| 熱貫流率 | 既存のリストや[新規作成]、[編集]ボタンで設定したガラスの熱貫流率・日射熱取得率 が表示されます(詳細は、「窓(建具+ガラス)詳細編集」を参照してください)。 |
| 日射熱取得率 |
※各ボタンについての説明は、「リストで共通のボタンの説明」を参照してください。

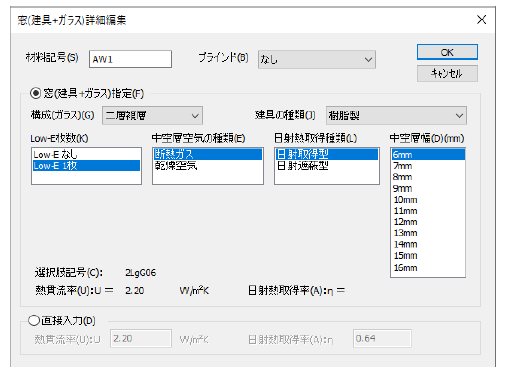

窓(建具+ガラス)詳細編集
■ダイアログ
■説明
| 入 力 項 目 | 説 明 |
|---|---|
| 材料記号 | 開口記号を入力します。 |
| ブラインド | プルダウンリストから｢なし｣､｢あり｣のいずれかを選択します。 |
| ｢窓(建具+ガラス)指定｣を指定した場合 | |
| 構成(ガラス) | プルダウンリストから｢単層｣､｢二層複層｣､｢三層以上｣、「鋼製建具等」のいずれかを選択します。 ※ガラスブロックは｢単層｣を指定します。光を通さない鋼製建具等については、「鋼製建具等」を 指定します。その際、建具の種類は自動的に｢金属製｣が選択されます。 また、自動ドアなどガラス部分の仕様が不明の時は、構成(ガラス)を｢単層｣とし、建具の種類を ｢金属製｣とします。 |
| 建具の種類 | プルダウンリストから「木製」、｢樹脂製｣､｢金属木複合製｣､｢金属樹脂複合製｣、「金属製」の いずれかを選択します。 |
| Low-E枚数 | ｢Low-Eなし｣､｢Low-E 1枚｣､｢Low-E 2枚｣のいずれかを選択します。 |
| 中空層空気の種類 | ｢Low-E 1枚｣､｢Low-E 2枚｣を選択した場合に、｢断熱ガス｣､｢乾燥空気｣のいずれかを選択します。 |
| 日射熱取得種類 | ｢Low-E 1枚｣､｢Low-E 2枚｣を選択した場合に、｢日射取得型｣､｢日射遮蔽型｣のいずれかを選択します。 |
| 中空層幅（㎜） | ｢Low-E 1枚｣､｢Low-E 2枚｣を選択した場合に、中空層幅を選択します。 |
| 選択肢記号 | 「窓(建具＋ガラス)指定」で設定した内容により、選択肢記号が表示されます。 |
| 熱貫流率 | 「窓(建具＋ガラス)指定」で設定した内容により、熱貫流率・日射熱取得率が表示されます。 |
| 日射熱取得率 | |
| ｢直接入力｣を指定した場合 | |
| 熱貫流率 | 「熱貫流率」、「日射熱取得率」を直接入力します。 |
| 日射熱取得率 | |
■操作
1.[ホーム]メニューから〔リスト〕パネルの[
ガラス]を選択する

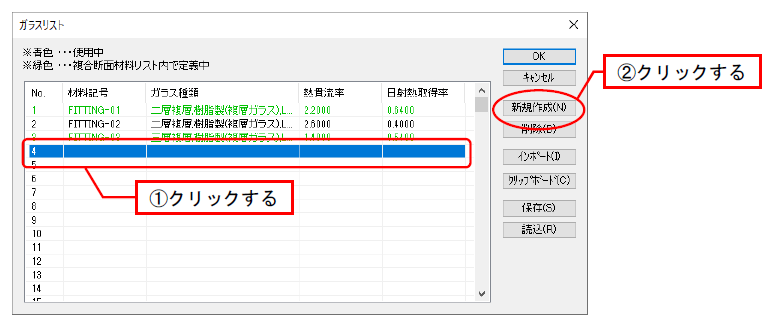

2.ガラスリストダイアログが表示される
登録する番号をクリックし、[新規作成]ボタンをクリックします。
※既存のデータの番号をクリックすると、[編集]ボタンが表示され、編集が行えます。
※登録する番号または編集する番号をダブルクリックしても、新規作成、編集が行えます。

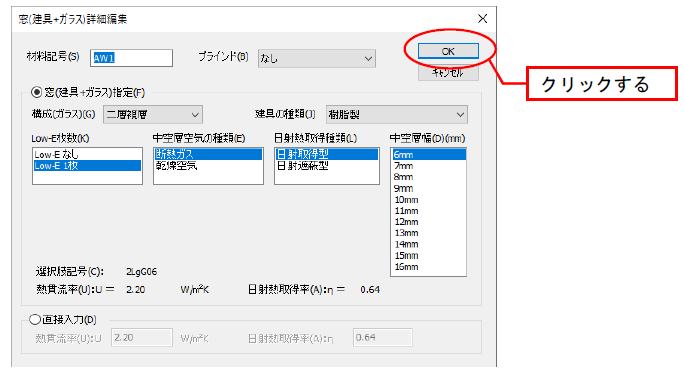

3.窓(建具+ガラス)詳細編集ダイアログが表示される
材料記号を入力し、建具の種類など各項目の選択や入力をして、[ＯＫ]ボタンをクリックします。

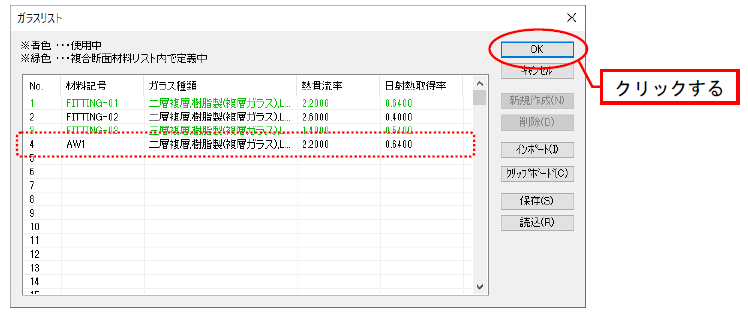

4.ガラスリストダイアログが表示される
設定した材料記号、ガラスの種類などが表示されます。[ＯＫ]ボタンをクリックすると、ガラスリストに登録されます。
