｜モデル開口付替
モデル開口を他の壁に付け替えます。

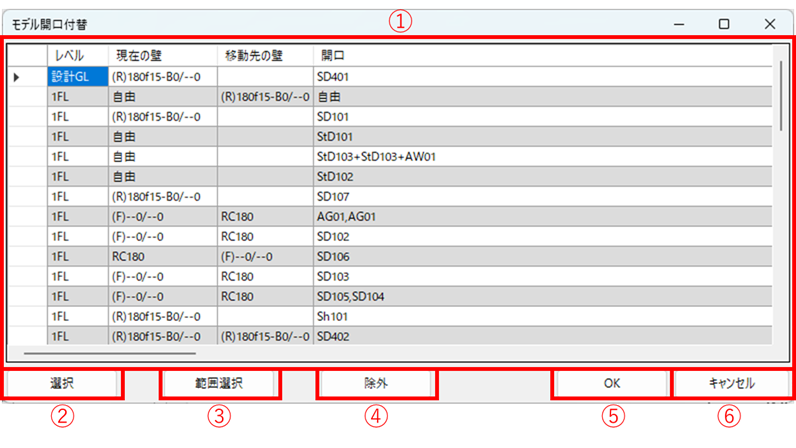

■ ダイアログ
■ 説明
| No. | 項目 | 概要 |
|---|---|---|
| ① | モデル開口と関連壁一覧 | モデル開口が所属するレベルと壁、移動先の壁の一覧を表示します。 セルを選択するとビューでハイライト表示されます。 |
| ② | [選択]ボタン | [選択]ボタンでビューから選択して個別に設定します。 |
| ③ | [範囲選択]ボタン | [範囲選択]ボタンビューから範囲選択した要素に設定します。 |
| ④ | [除外]ボタン | [除外]ボタンでモデル開口と関連壁一覧から除外します。 |
| ⑤ | [OK]ボタン | 設定した要素を更新します。 |
| ⑥ | [キャンセル]ボタン | キャンセルします。 |
・コマンド実行時にモデル開口が所属する壁と移動先の壁（近接壁）を検索して一覧表示します。
・移動先の壁（近接壁）が見つからないとき、移動先の壁は空欄になります。
・移動先の壁（近接壁）は同じレベルの壁を対象に検索します。異なるレベルの壁は、個別に設定してください。
・[選択]ボタンで個別に設定

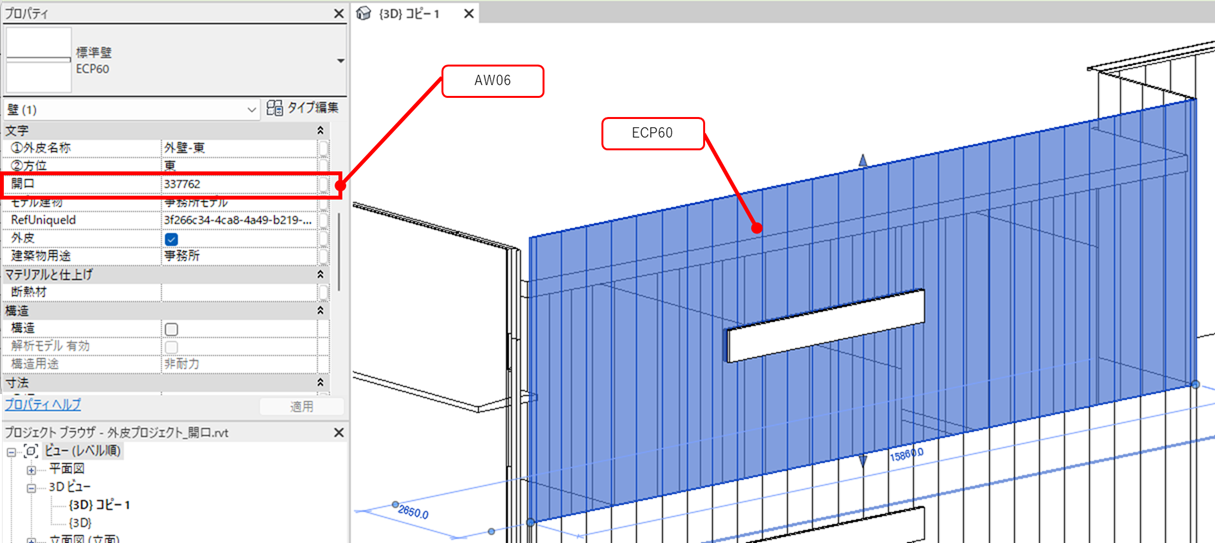

例）現在の壁「AW排煙窓」から移動先の壁「ECP60」に付け替えます。

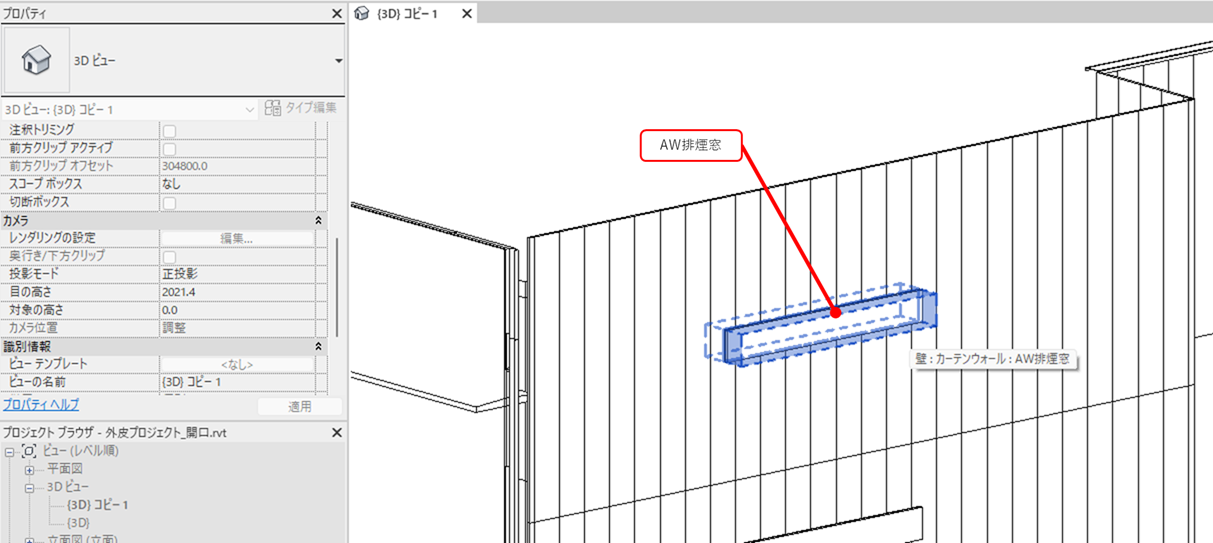

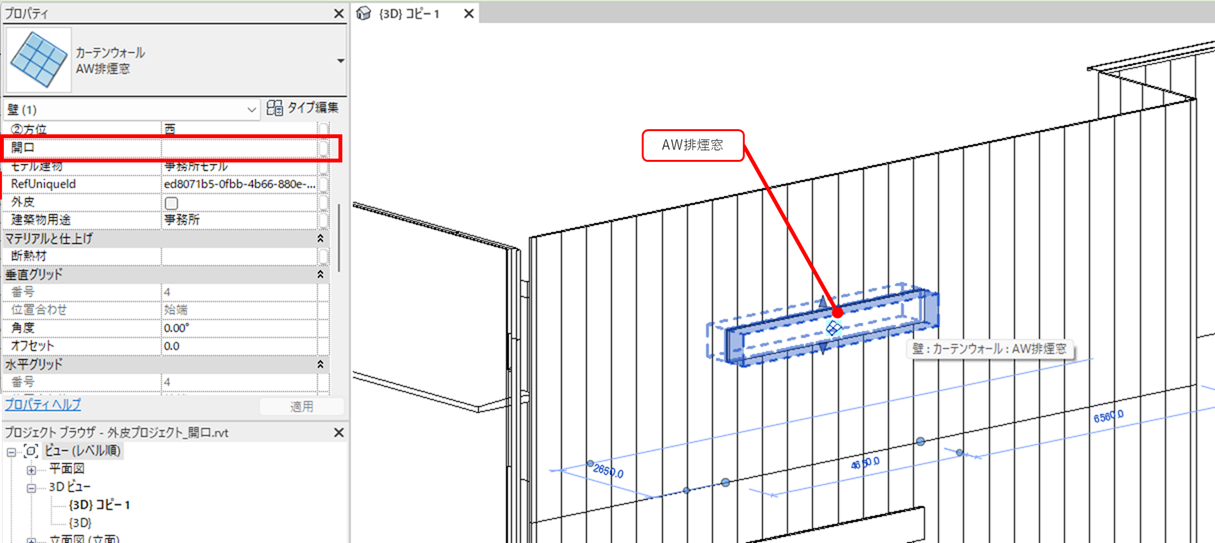

現在の壁「AW排煙窓」を選択します。

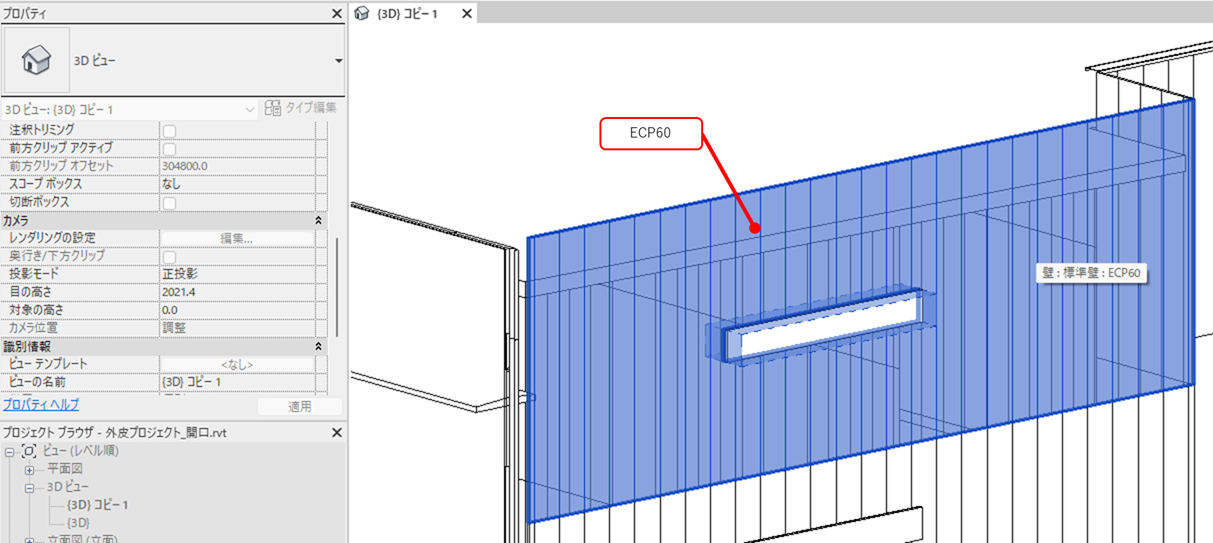

移動先の壁「ECP60」を選択します。

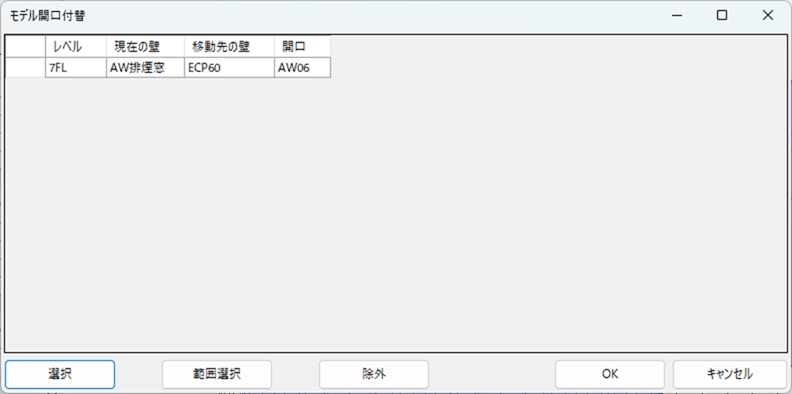

選択終了すると現在の壁「AW排煙窓」、移動先の壁「ECP60」、モデル開口「AW06」が表示されます。
[OK]ボタンでモデル開口が付替えられます。

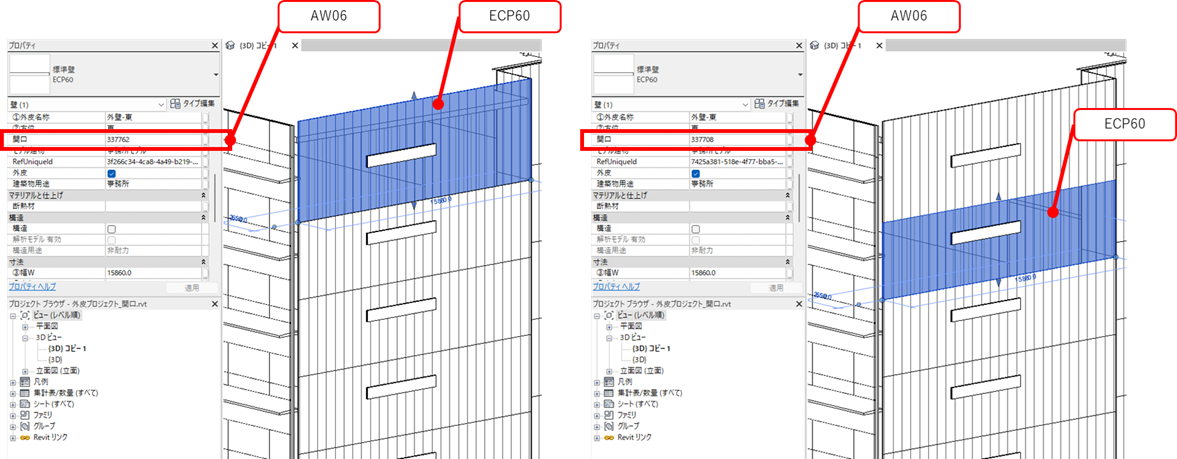

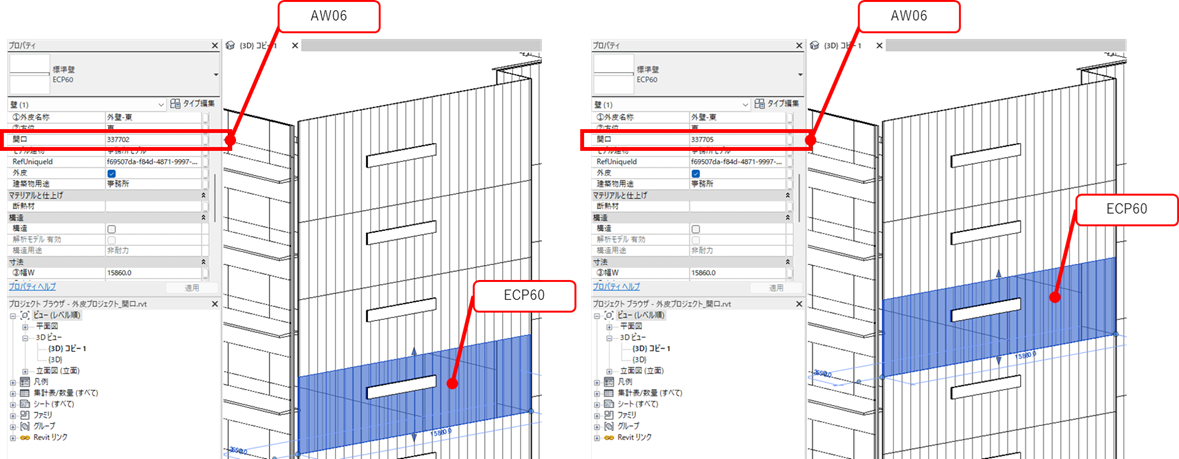

モデル開口が「ECP60」に付替えらたことが確認できます。
・[範囲選択]ボタンで複数選択して設定

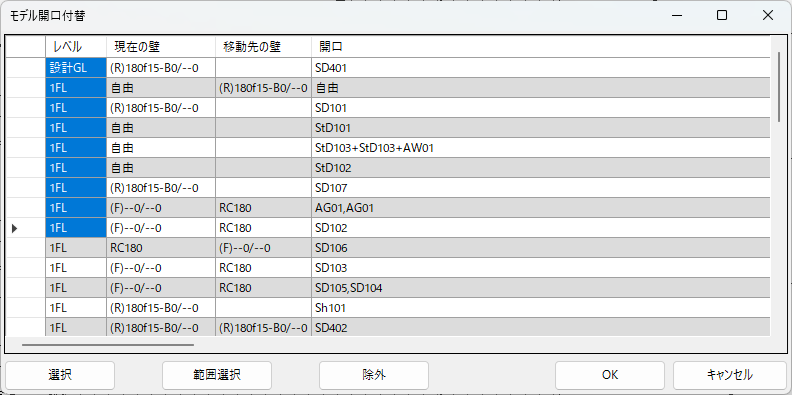

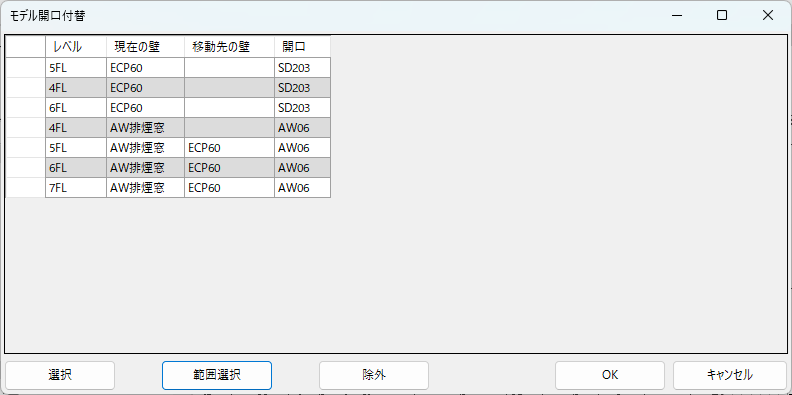

[範囲選択]ボタンから範囲選択すると範囲内のモデル開口、現在の壁、移動先の壁が表示されます。
移動先の壁が取得できなかったときは、個別に選択します。

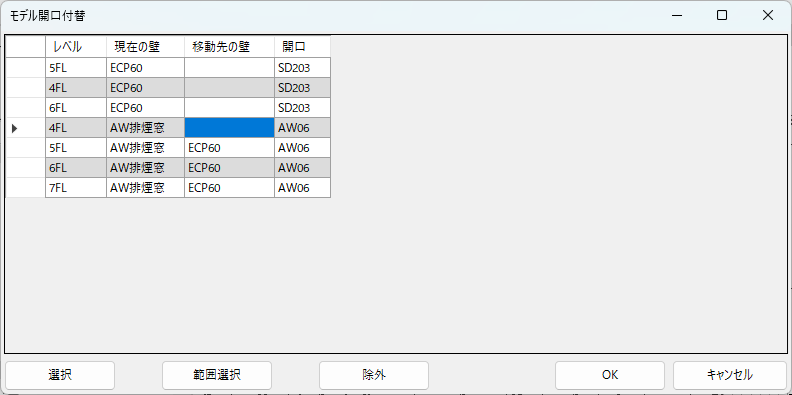

移動先の壁のセルをダブルクリックします。

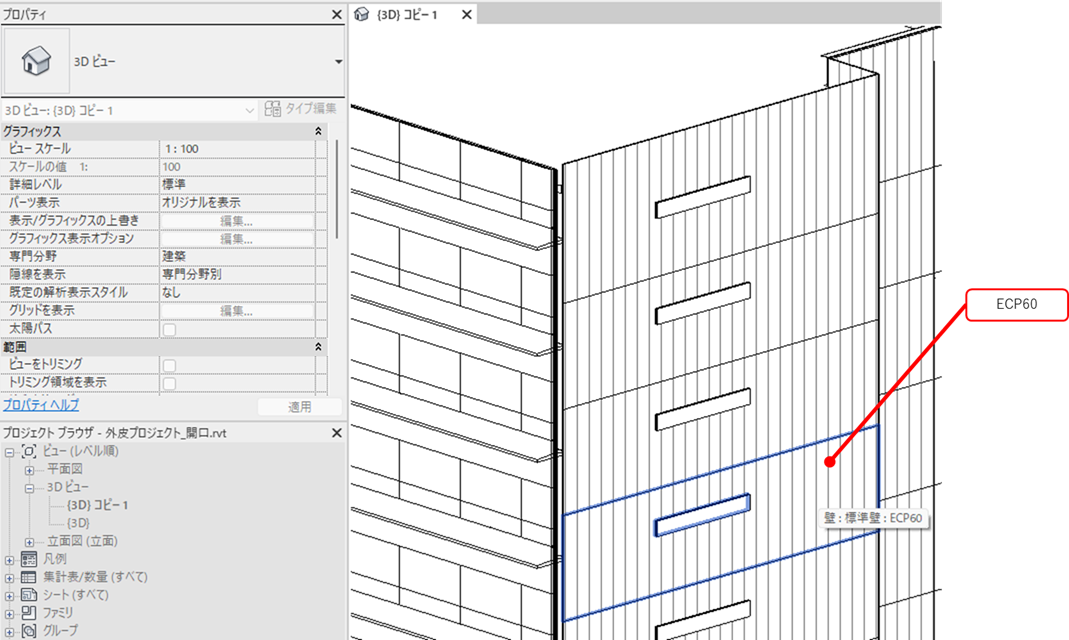

ビューで移動先の壁を選択します。
移動先の壁が設定されます。
[OK]ボタンでモデル開口が付替えられます。
・[除外]ボタンでモデル開口の付替え対象から除外

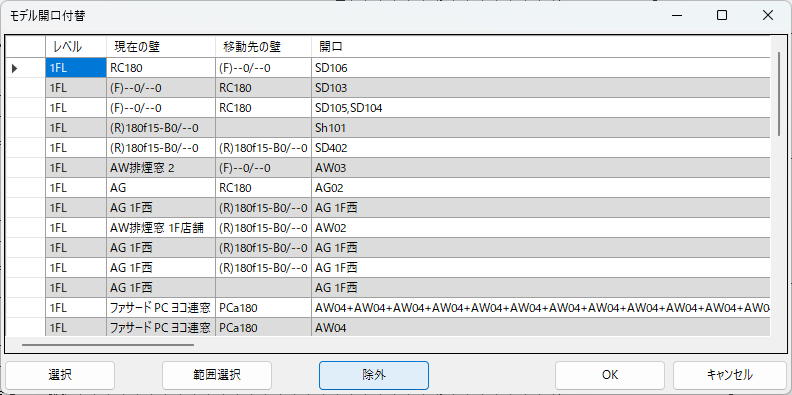

[除外]ボタンでモデル開口の付替え対象から除外します。
除外したい行を選択します。
[除外]ボタンで一覧から削除されます。
