｜外壁オフセット

[リボンメニュー]：［アドイン］タブ→［外皮モデル］→［外壁オフセット］

壁の高さを屋根・天井・床の高さにオフセットします。
オフセットする壁はマウス選択と自動判定のどちらかで実行できます。
オフセットの対象面は屋根・床は上面、天井は下面が対象面になります。

■ 操作

・壁を選択してオフセット

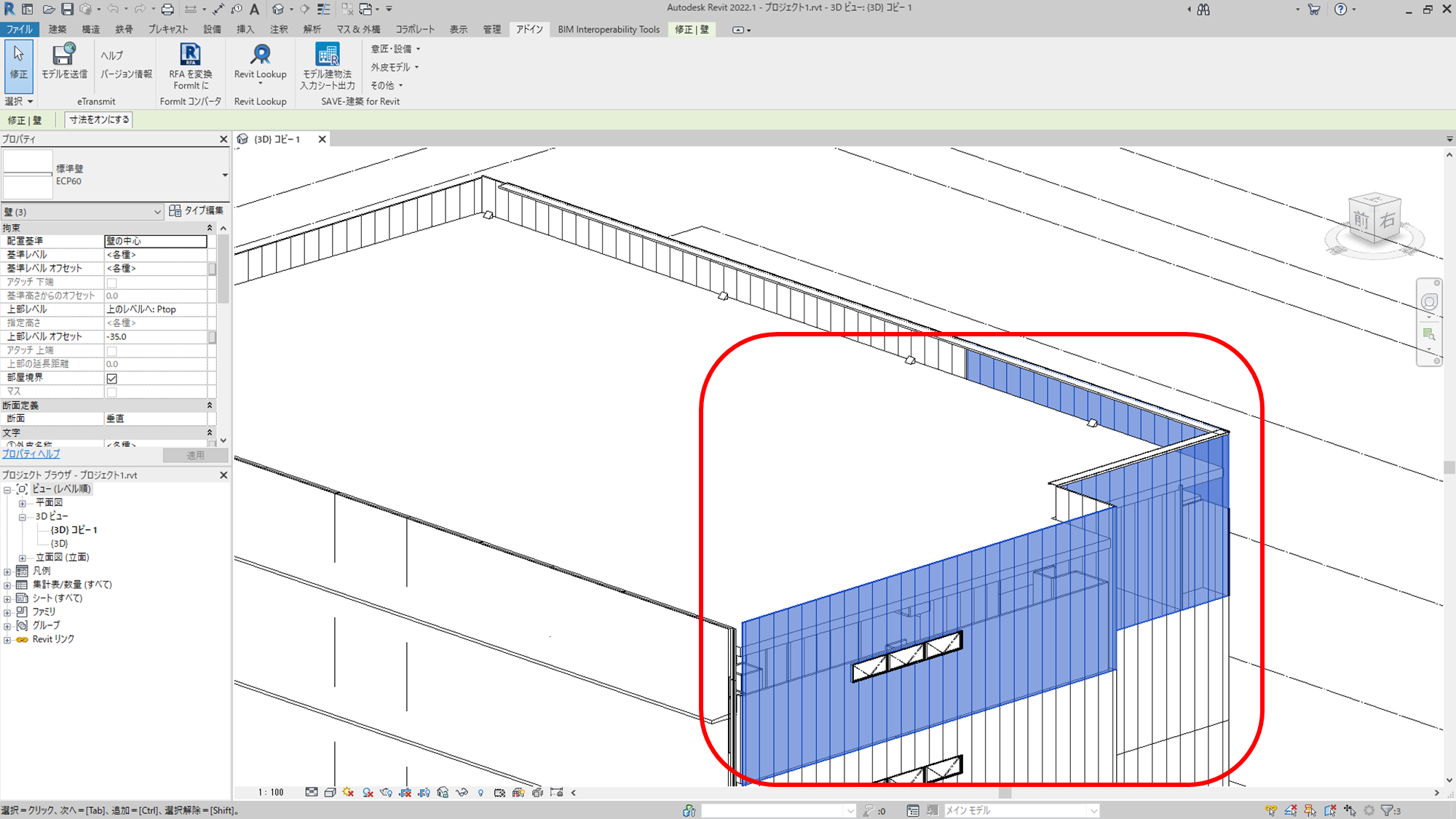

１．オフセット対象の壁を選択します。

２．外皮モデル→【外壁オフセット】コマンドを実行します。

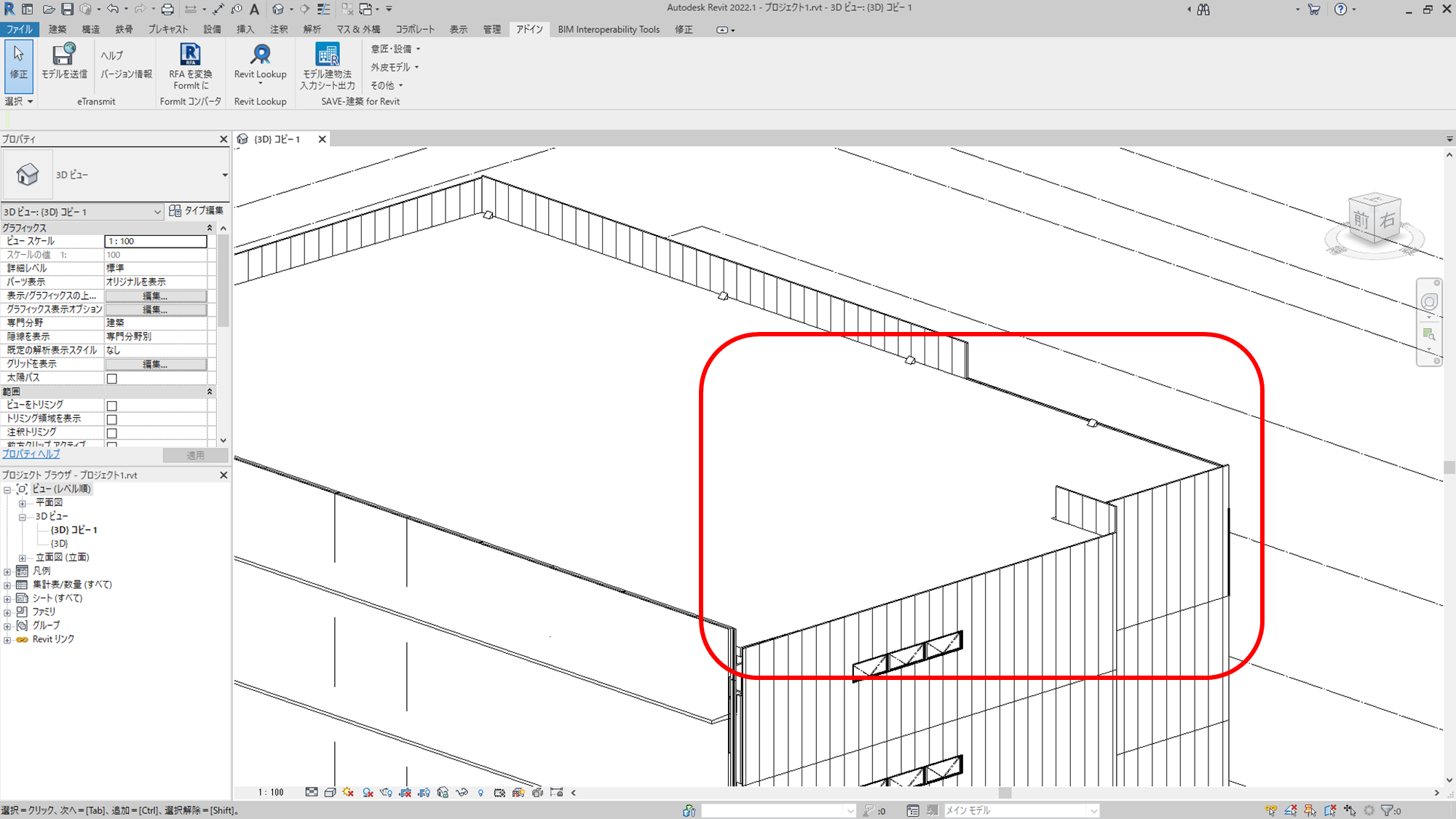

３．オフセット対象面の床を選択します。

４．選択した壁がオフセットされます。

・壁を自動判定してオフセット

１．外皮モデル→【外壁オフセット】コマンドを実行します。

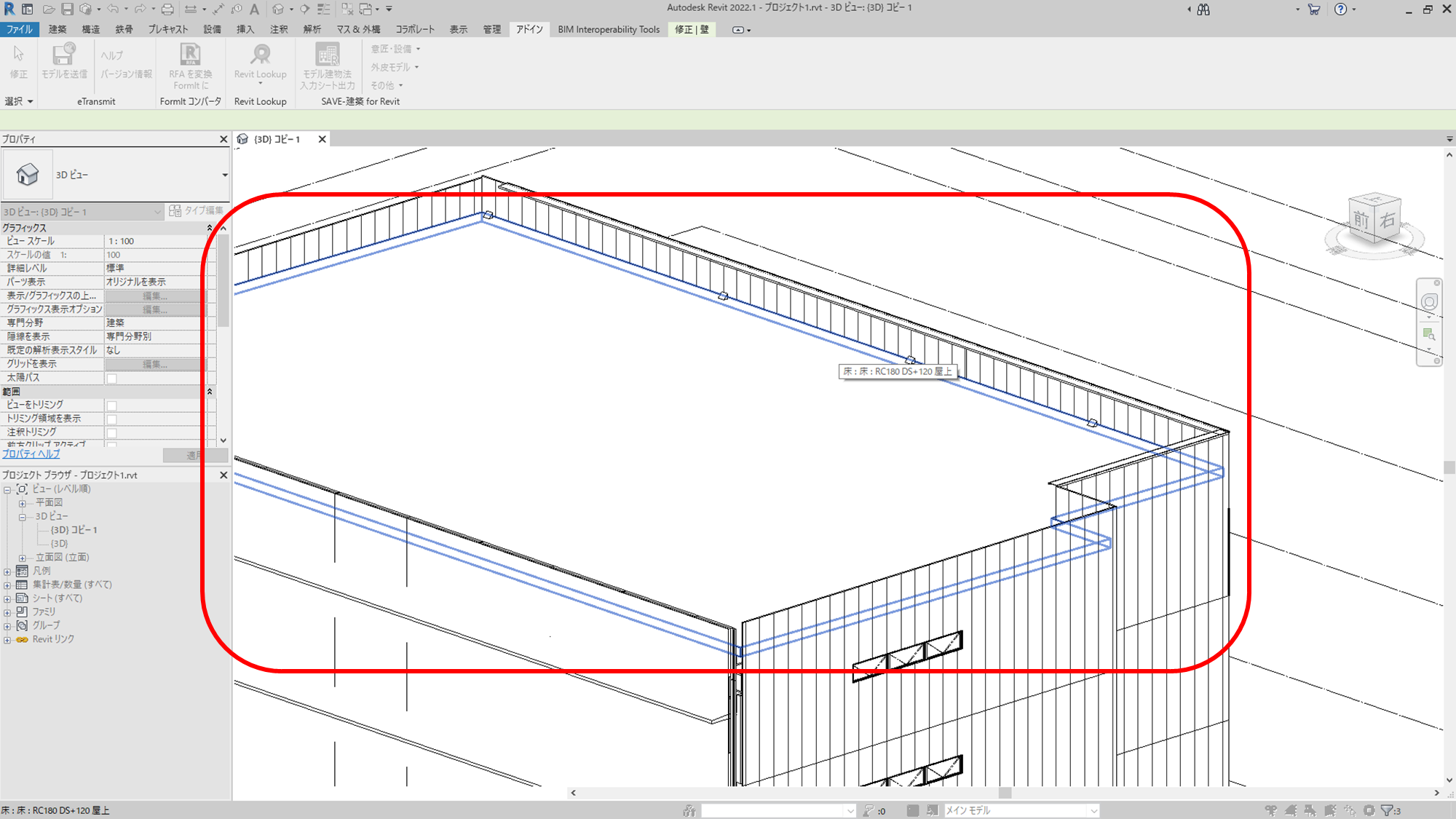

２．オフセット対象面の床を選択します。

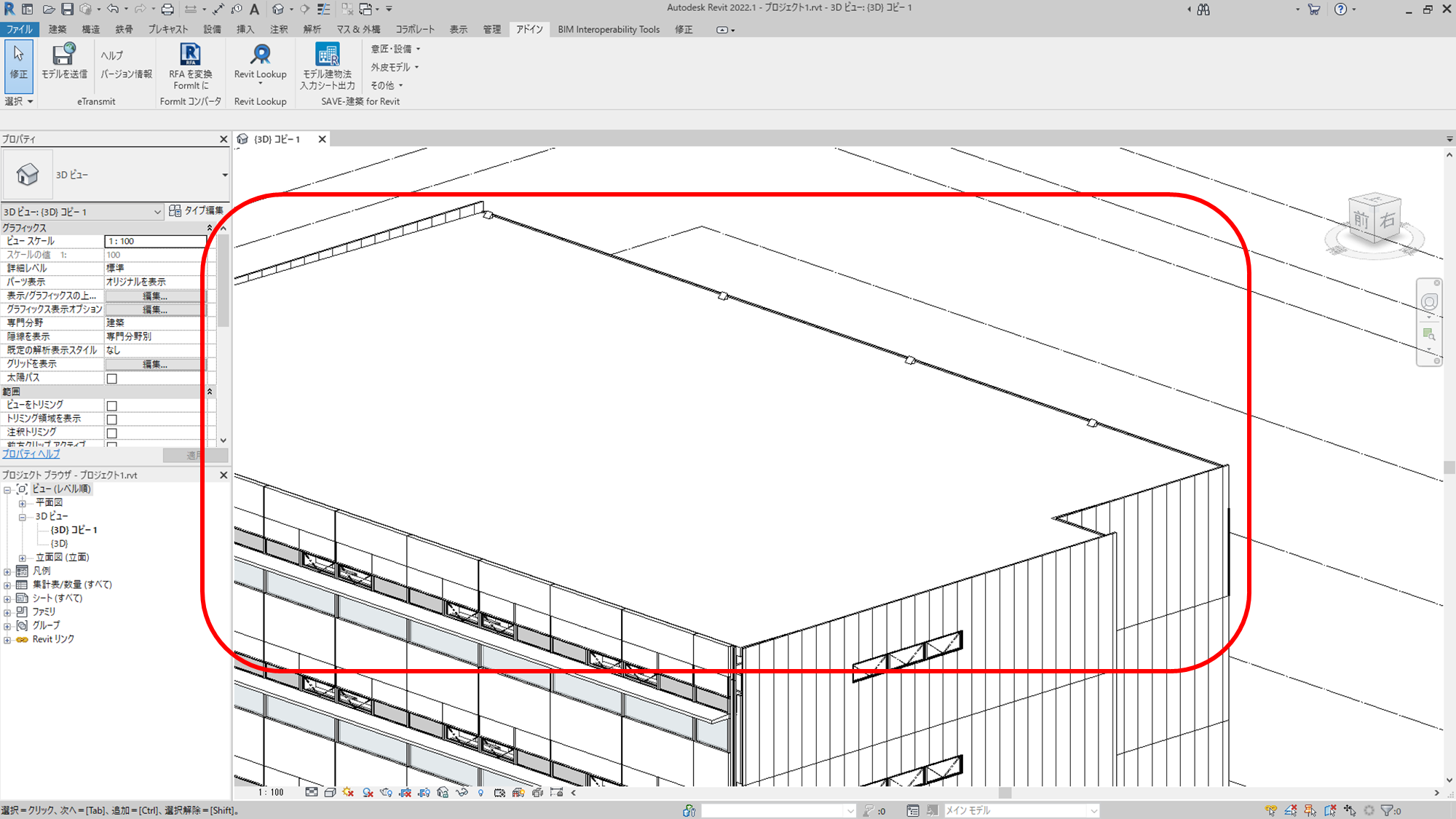

３．自動判定された壁がオフセットされます。

補足
勾配がついた屋根面のオフセットは勾配の上端、下端にオフセットします。

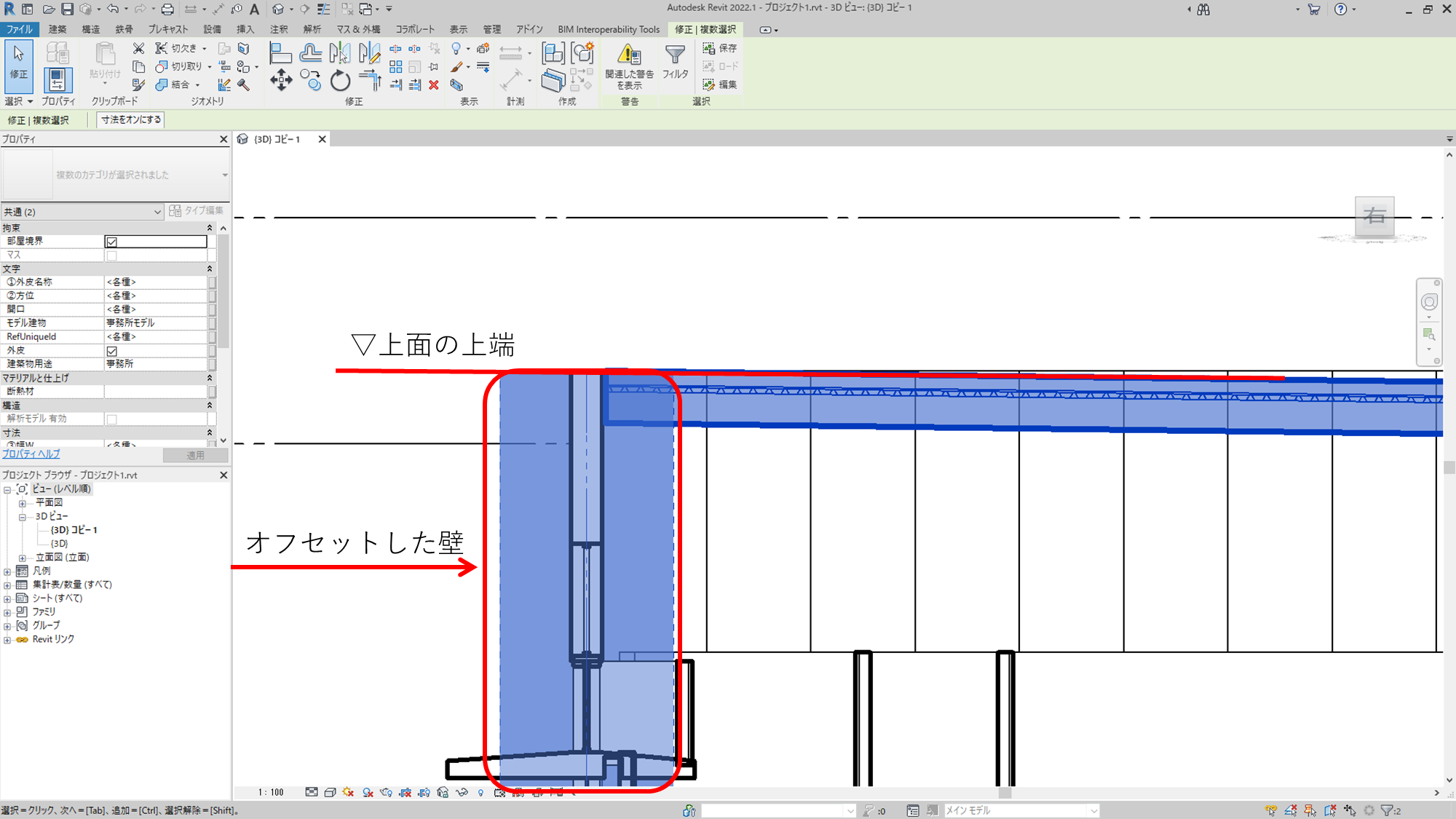

１．上面の上端にオフセットされます。

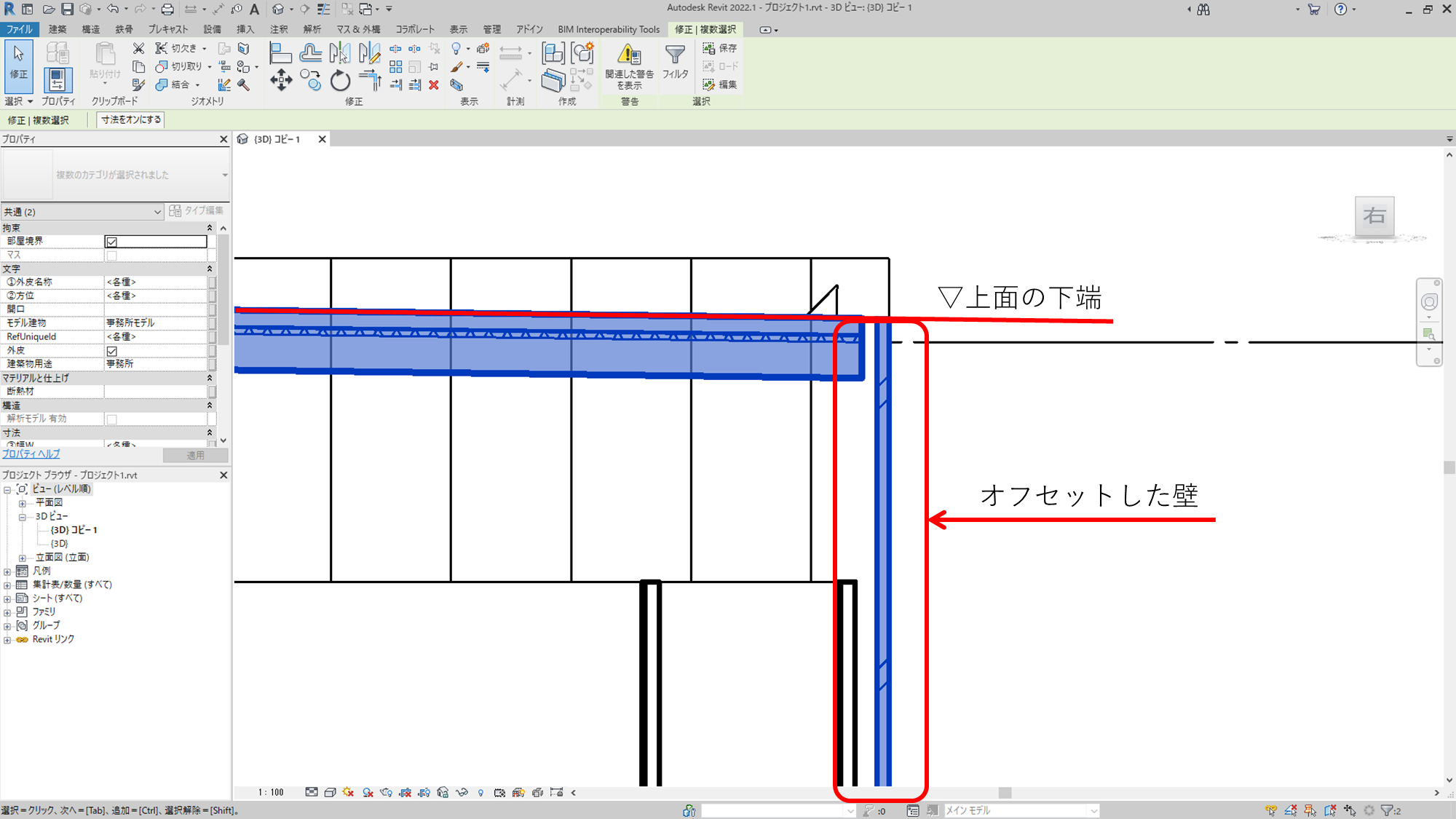

２．上面の下端にオフセットされます。

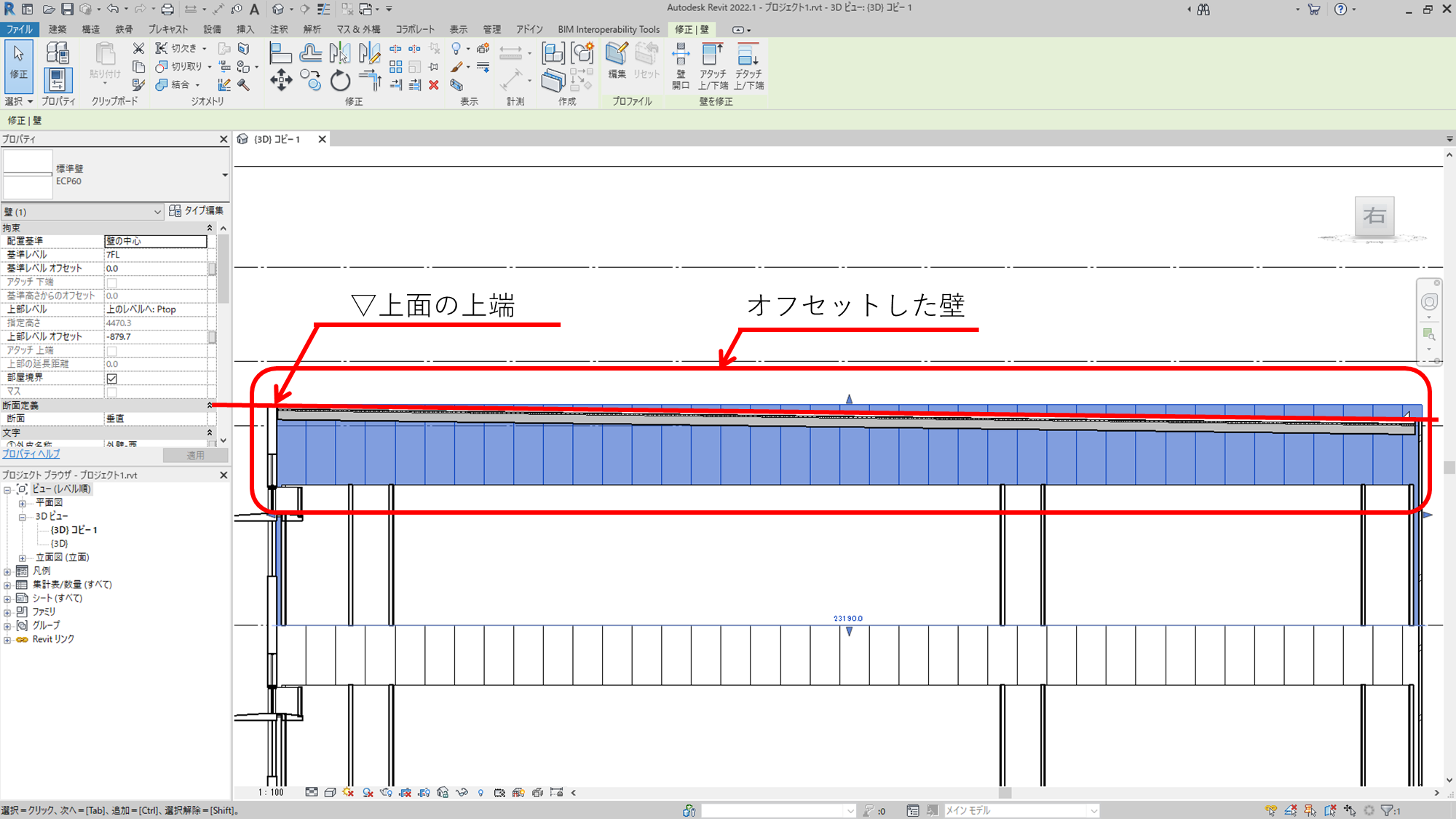

３．勾配側は上端にオフセットされます。
