｜外周・非空調コア塗潰領域

[リボンメニュー]：［アドイン］タブ→［外皮モデル］→［外周・非空調コア塗潰領域］

外皮プロジェクトのエリアビューに外周エリア・非空調コアエリア部分の塗潰領域を作成します。

■ 操作

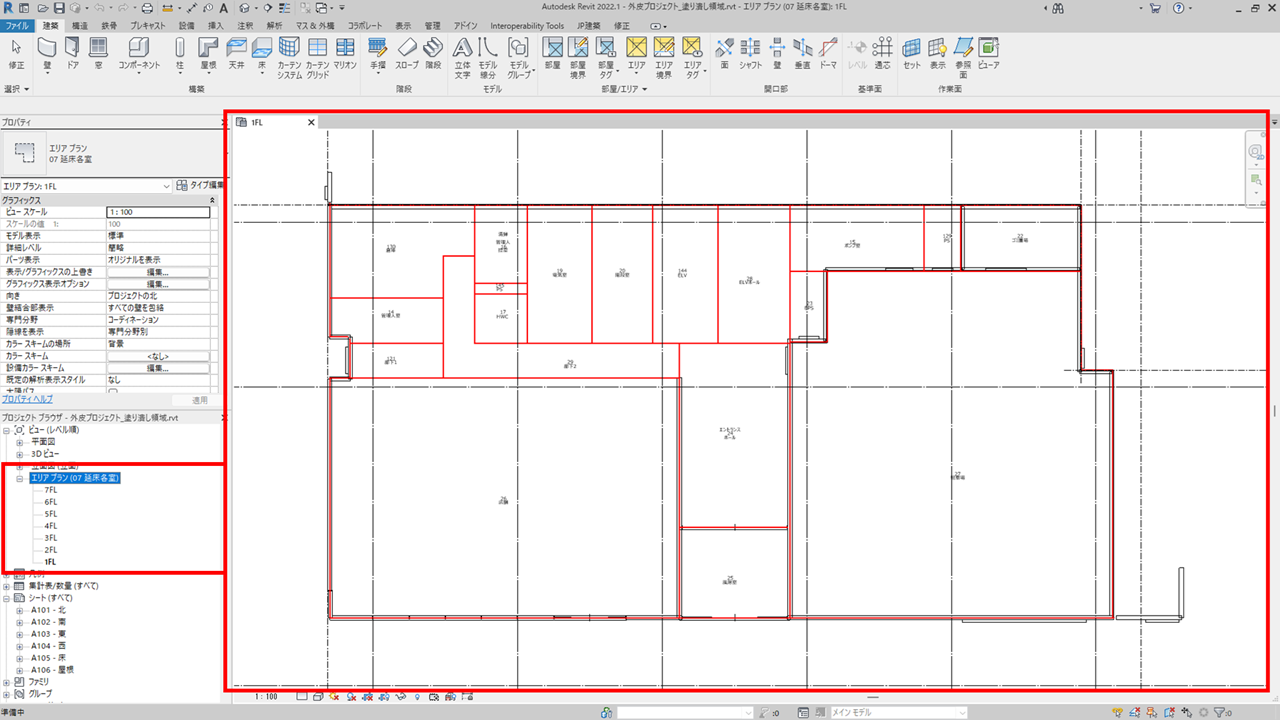

１．外皮モデルで塗潰領域を作成するエリアビューをアクティブにします。

２．外皮モデル→［外周・非空調コア塗潰領域］コマンドを実行します。
建築物用途別に床面積が最大の階のエリアを複製して塗潰領域が作成されます。

建築物用途：事務所
床面積最大の階：2FL

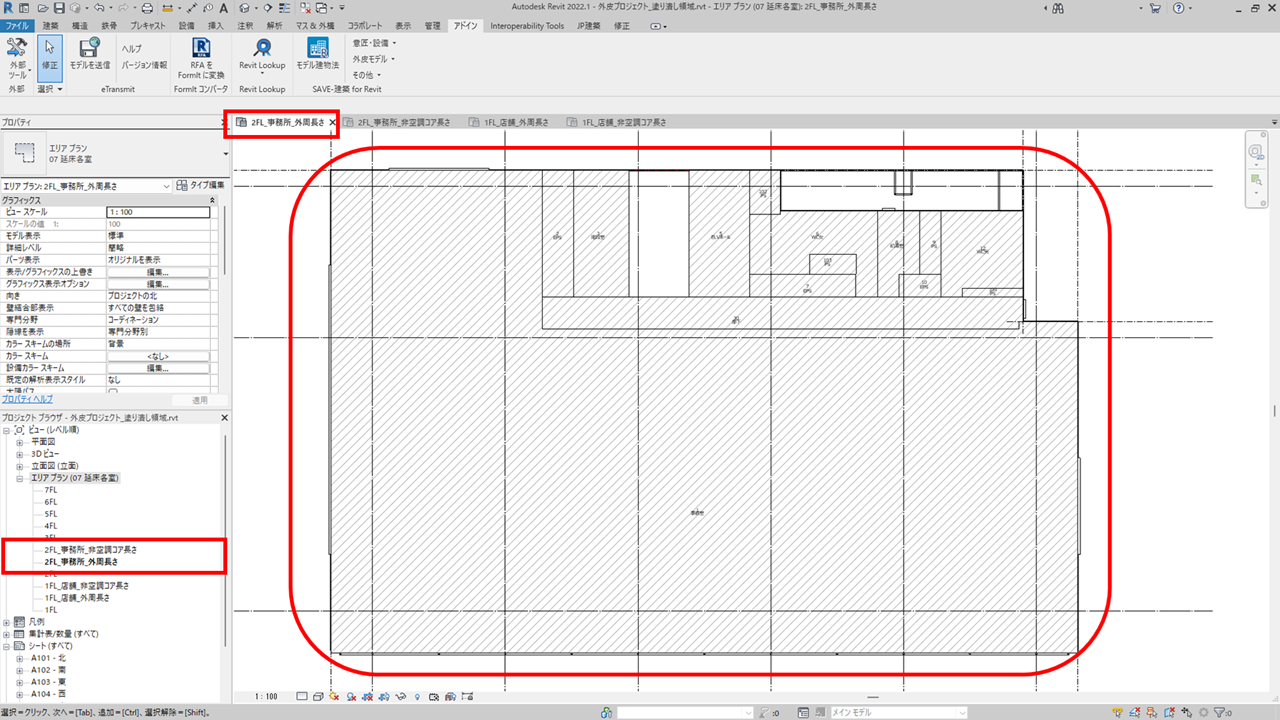

外周長さ部

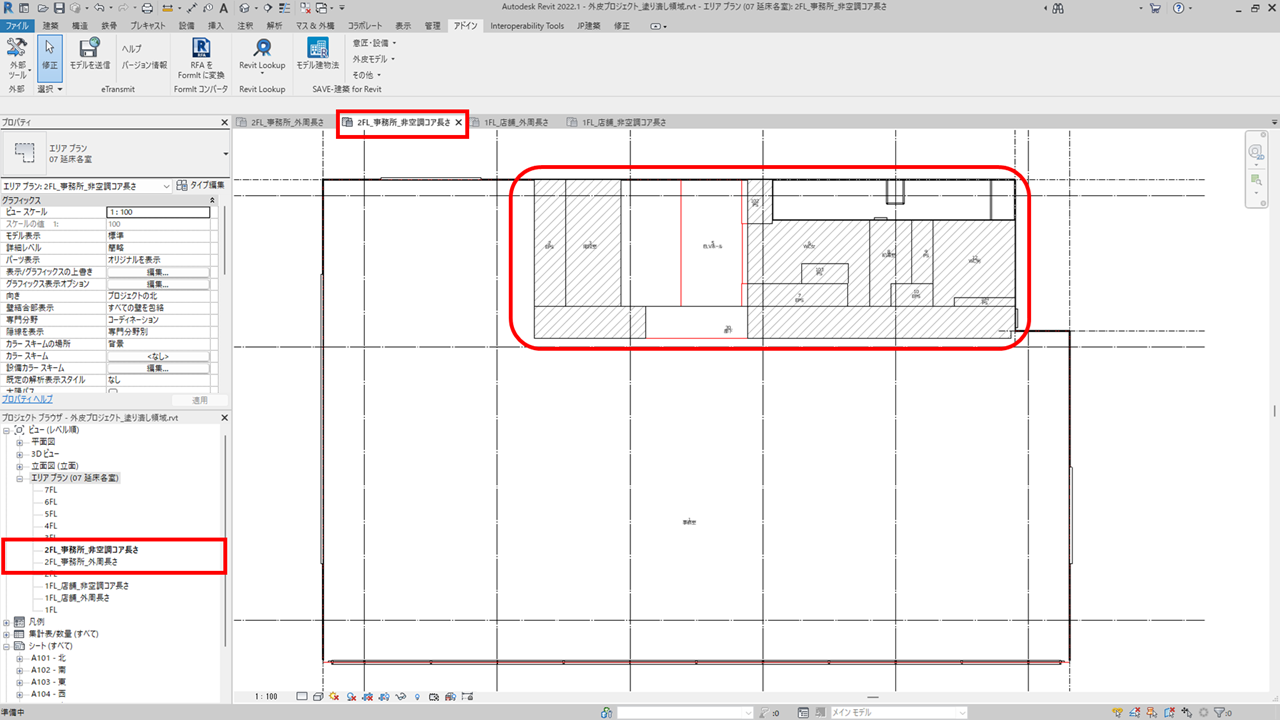

非空調コア部

建築物用途：店舗
床面積最大の階：1FL

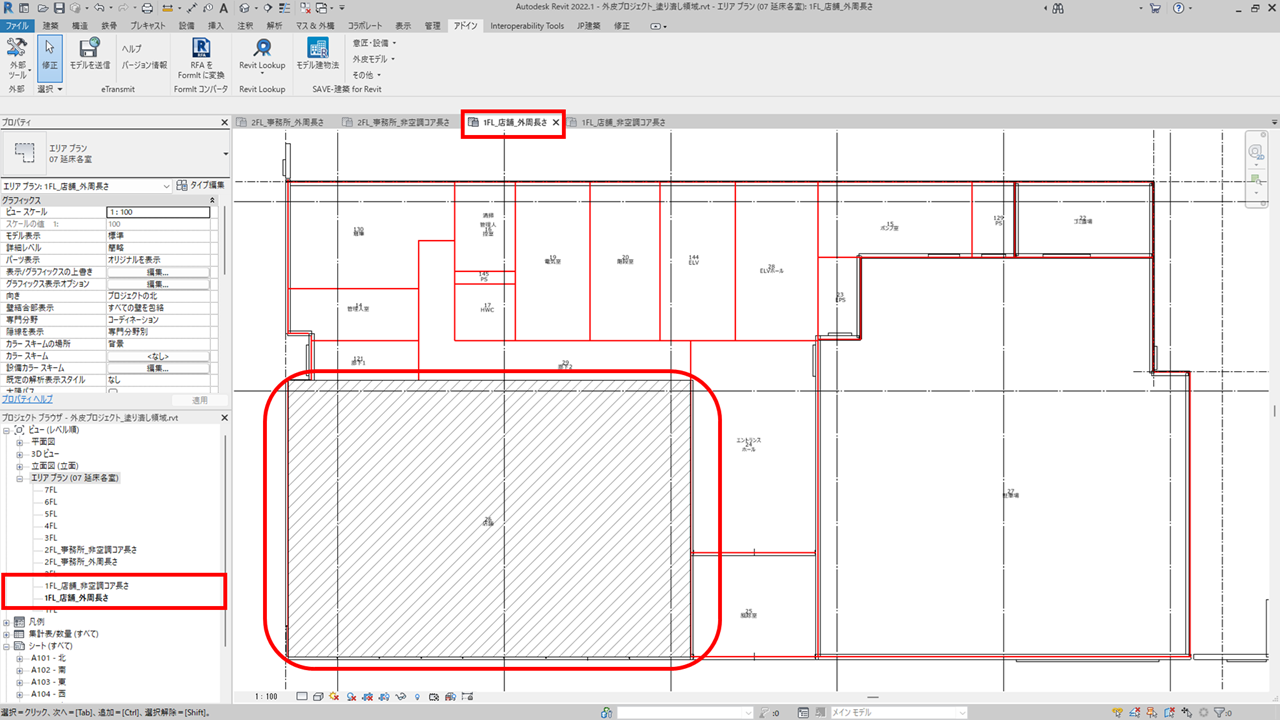

外周長さ部

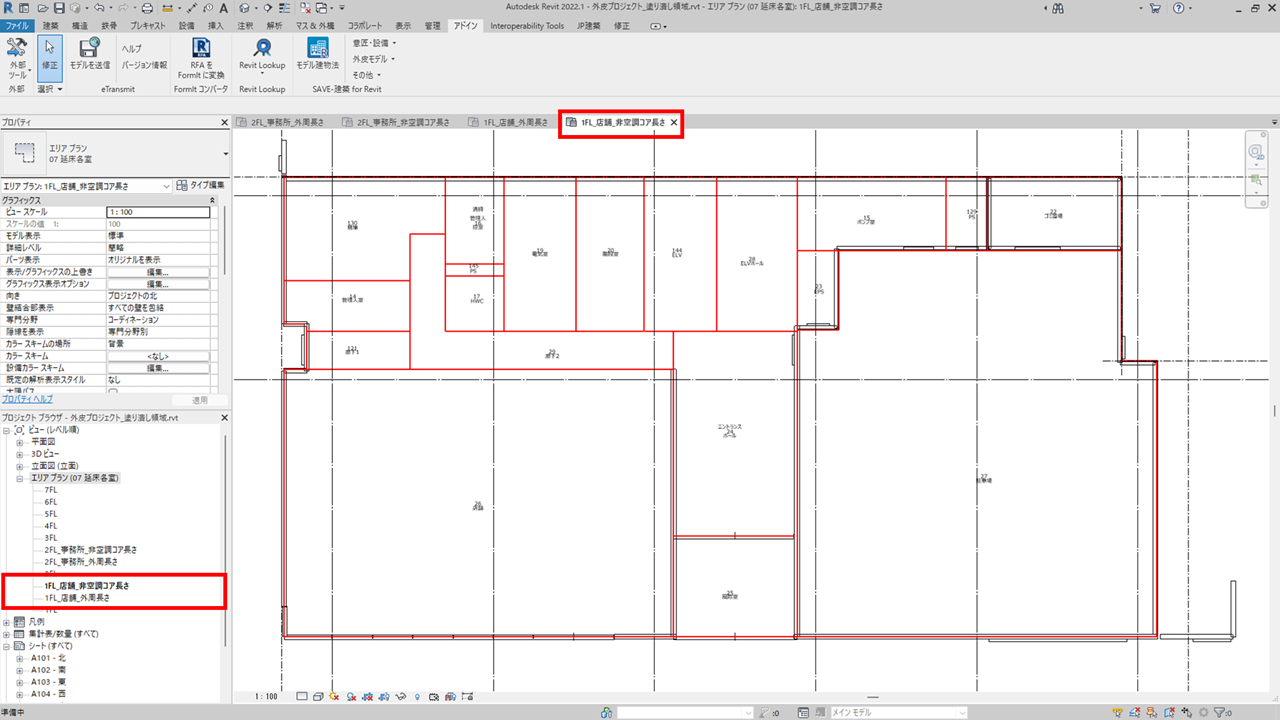

非空調コア部
非空調室がないため塗潰領域は作成されません。

【メッセージ】

・建築物用途
建築物用途が必要です。適判計画書 5面に建築物用途が設定されているのを確認してください。

・エリアビュー
対象となるエリアビューをアクティブにする必要があります。エリアビューをアクティブにしてください。

・エリアスキーム
アクティブなエリアビューからエリアスキームを取得します。エリアビューをアクティブにしてください。
