｜モデル建物法
モデル建物法の入力シート出力、計算結果、PDFダウンロードを行います。

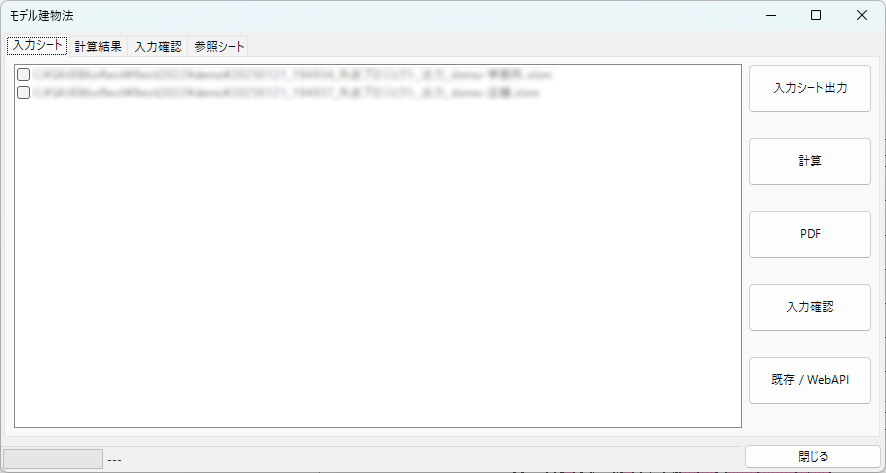

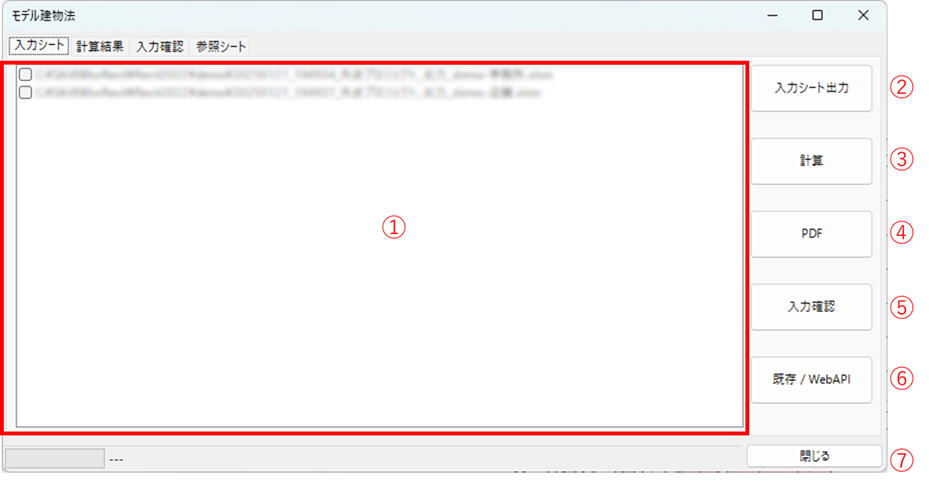

■ ダイアログ
■ 説明
| No. | 項目 | 概要 |
|---|---|---|
| ① | 入力シート一覧 | 入力シートのパスが表示されます。 |
| ② | [入力シート出力]ボタン | 入力シートを出力します。 |
| ③ | [計算]ボタン | WebAPI通信して計算結果を取得します。 |
| ④ | [PDF]ボタン | WebAPI通信してPDFをダウンロードします。 |
| ⑤ | [入力確認]ボタン | WebAPI通信して入力確認結果を取得します。 |
| ⑥ | [既存/WebAPI]ボタン | 既存部分の設定、WebAPIの設定を表示非表示します。 |
| ⑦ | [閉じる]ボタン | ダイアログを閉じます。 |

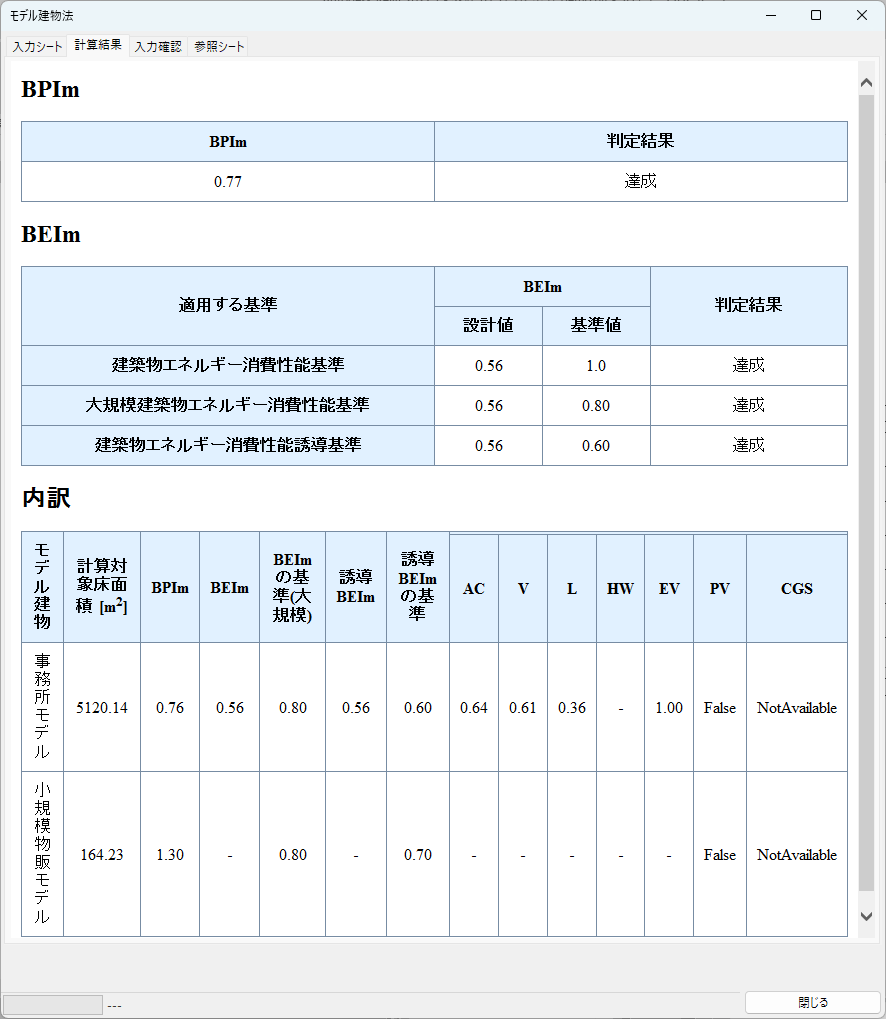

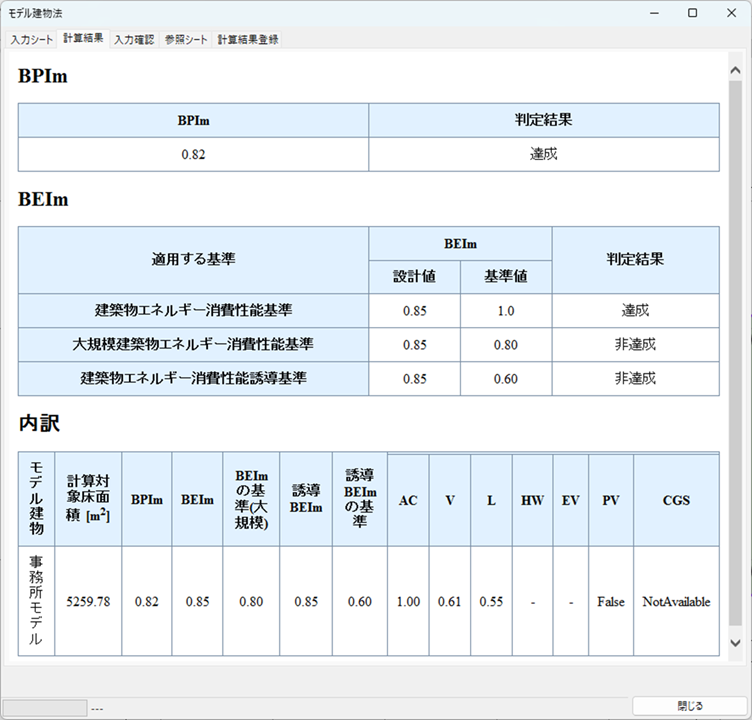

〔計算結果〕タブ
計算結果を表示します。

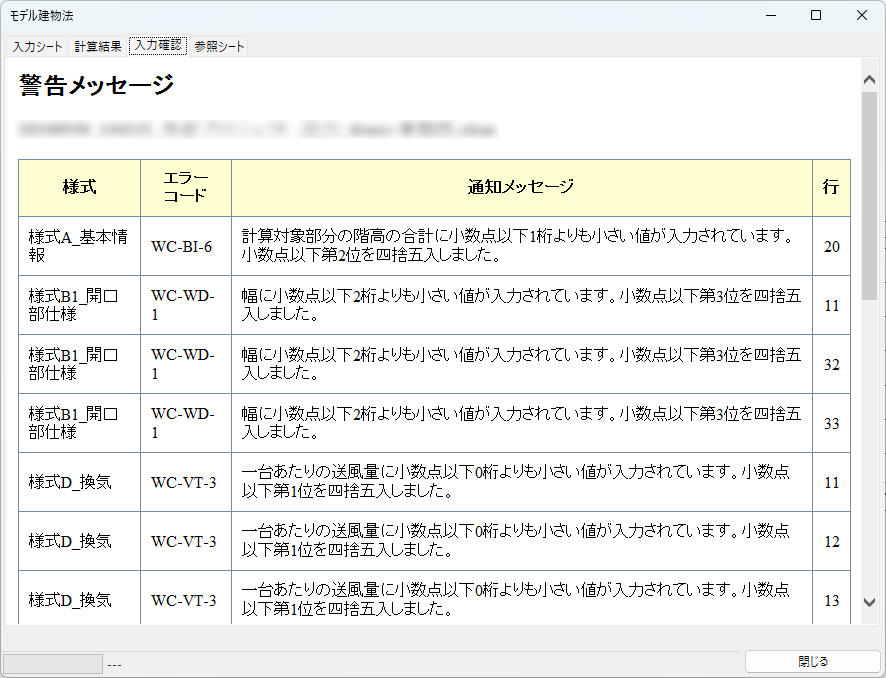

〔入力確認〕タブ
入力確認結果の警告メッセージやエラーメッセージを表示します。

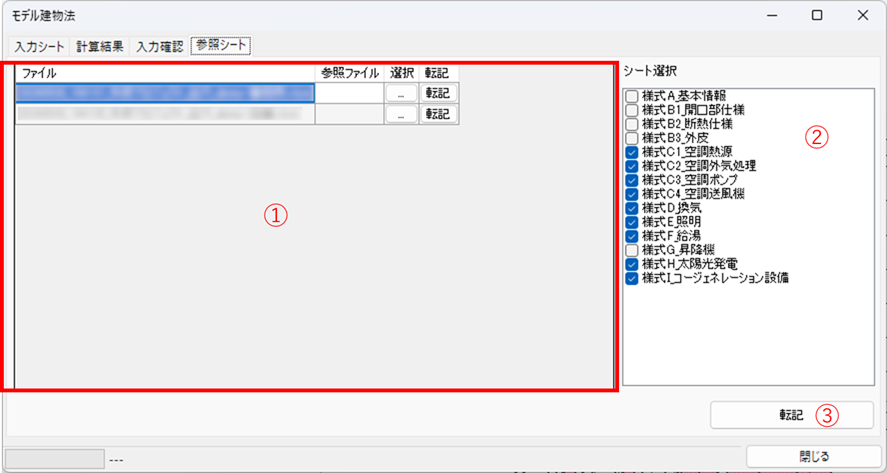

〔参照シート〕タブ
参照入力シートから転記します。
| No. | 項目 | 概要 |
|---|---|---|
| ① | 入力シート参照シート一覧 |
[選択]ボタンで参照する入力シートを設定します。 [転記]ボタンで参照シートから転記します。 |
| ② | シート選択リスト | 参照するシートを☑します。 |
| ③ | [転記]ボタン | 複数の入力シートをそれぞれ参照シートから転記します。 |
■ 操作
[入力シート出力]ボタン
１．[入力シート出力]ボタンを実行します。

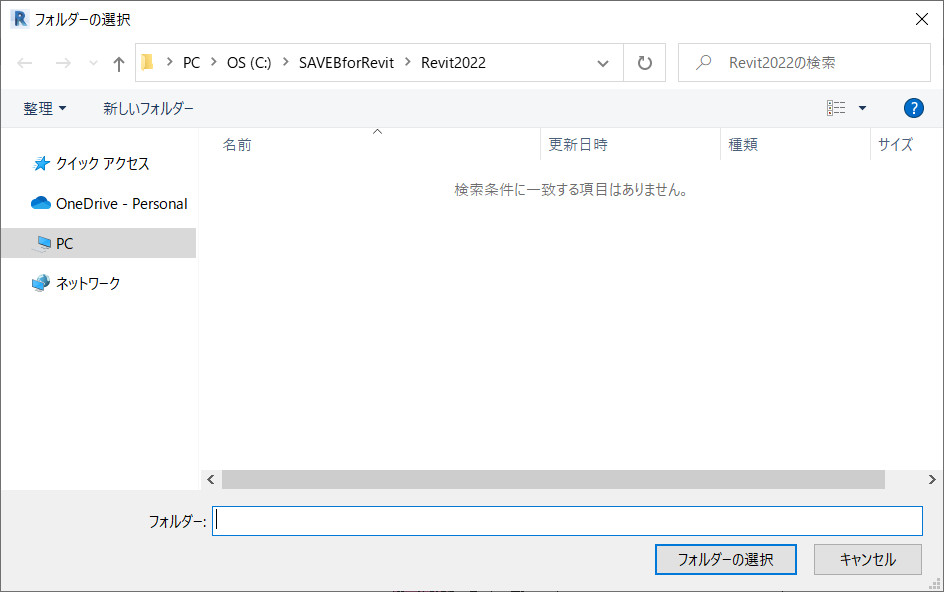

２．フォルダの選択ダイアログで入力シートを出力するフォルダを選択します。

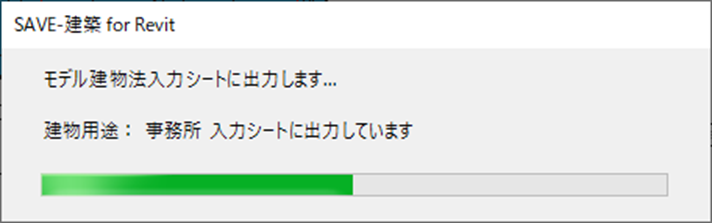

３．進捗状況が表示されます。
４．出力が完了すると入力シート一覧にパスが表示されます。

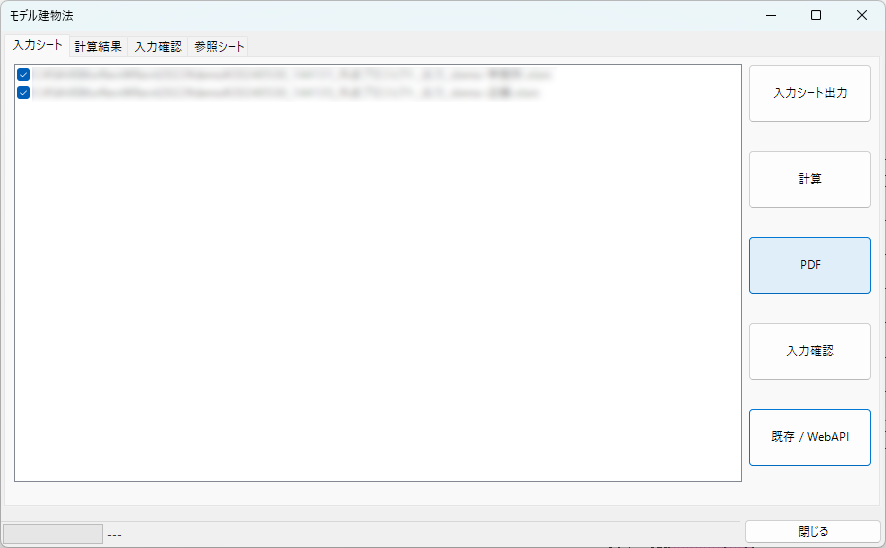

[計算]ボタン

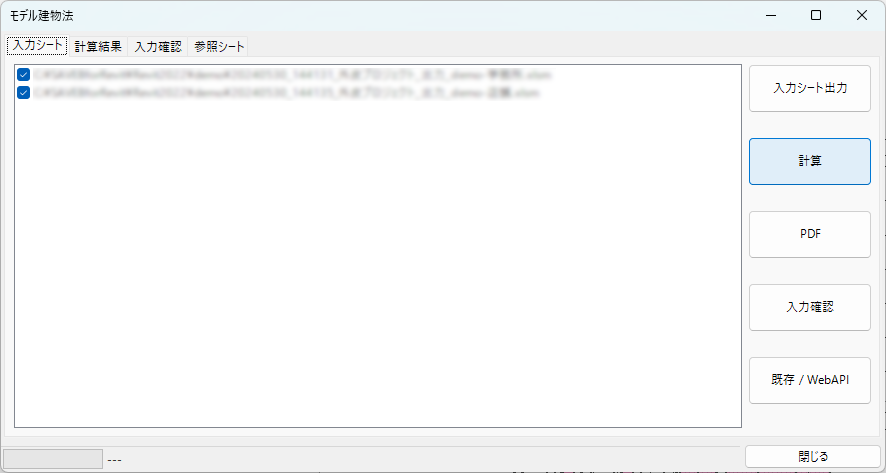

１．計算する入力シートを☑します。
２．[計算]ボタンを実行します。
３．〔計算結果〕タブに計算結果が表示されます。

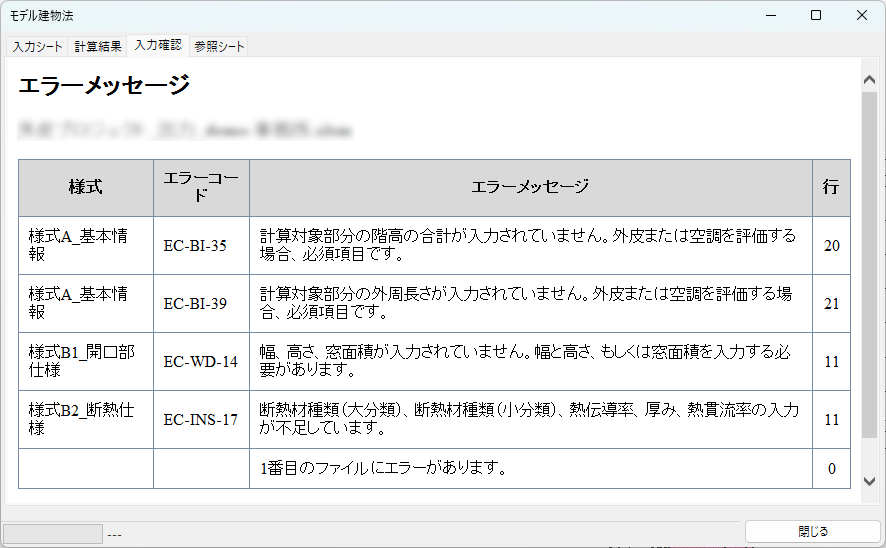

４．計算結果がエラーのときは〔入力確認〕タブにエラーメッセージが表示されます。

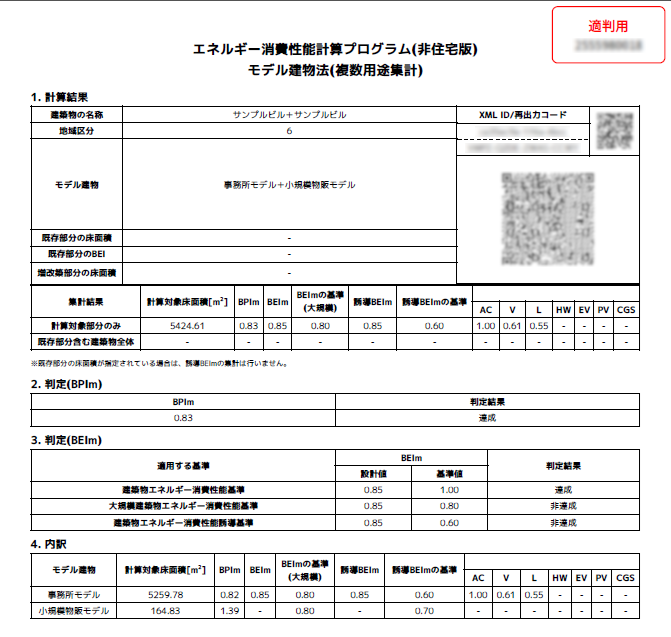

[PDF]ボタン
１．PDFをダウンロードする入力シートを☑します。
２．[PDF]ボタンを実行します。
３．ダウンロードしたPDFを表示します。

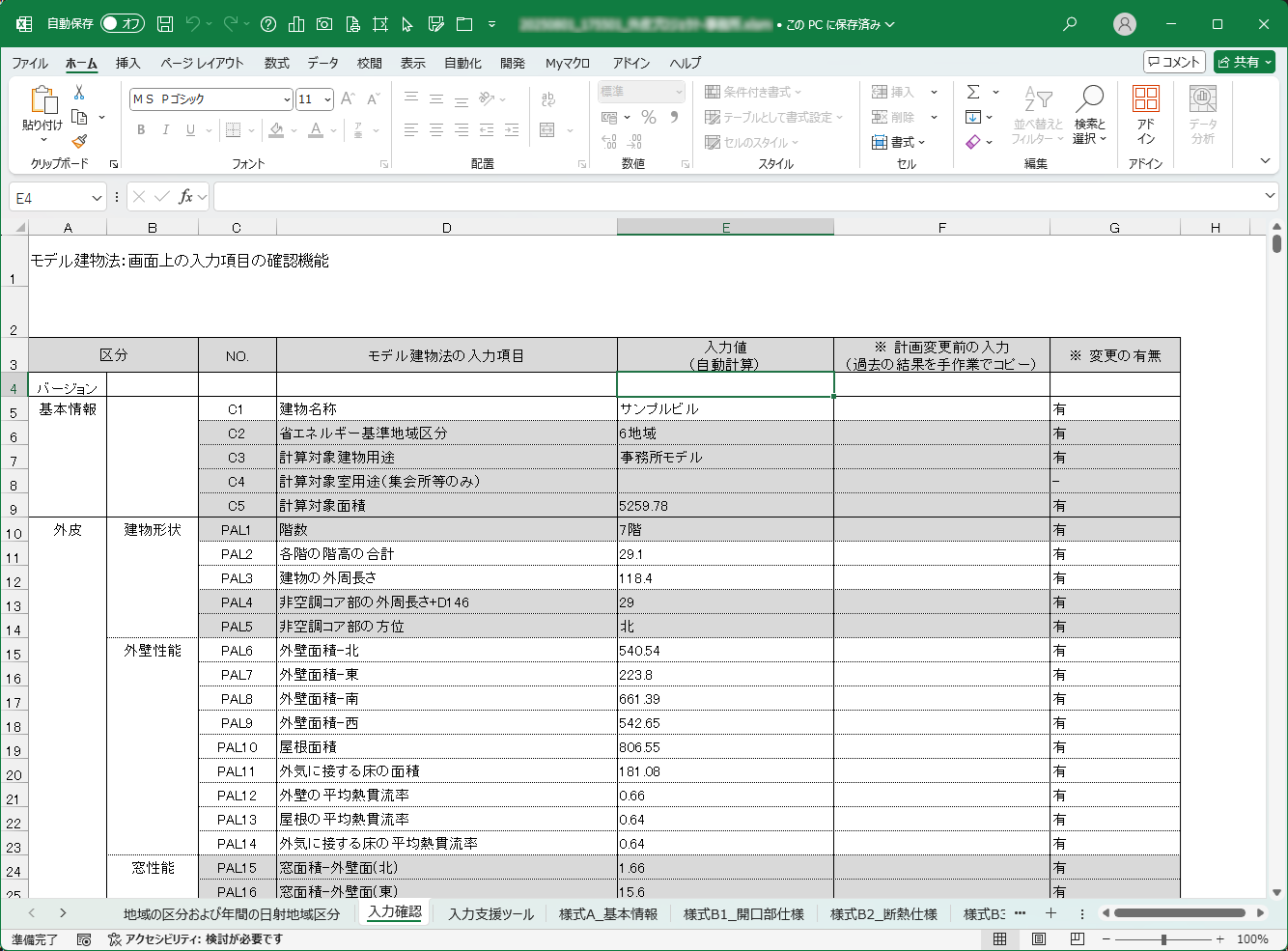

[入力確認]ボタン
１．[入力確認]ボタンを実行します。

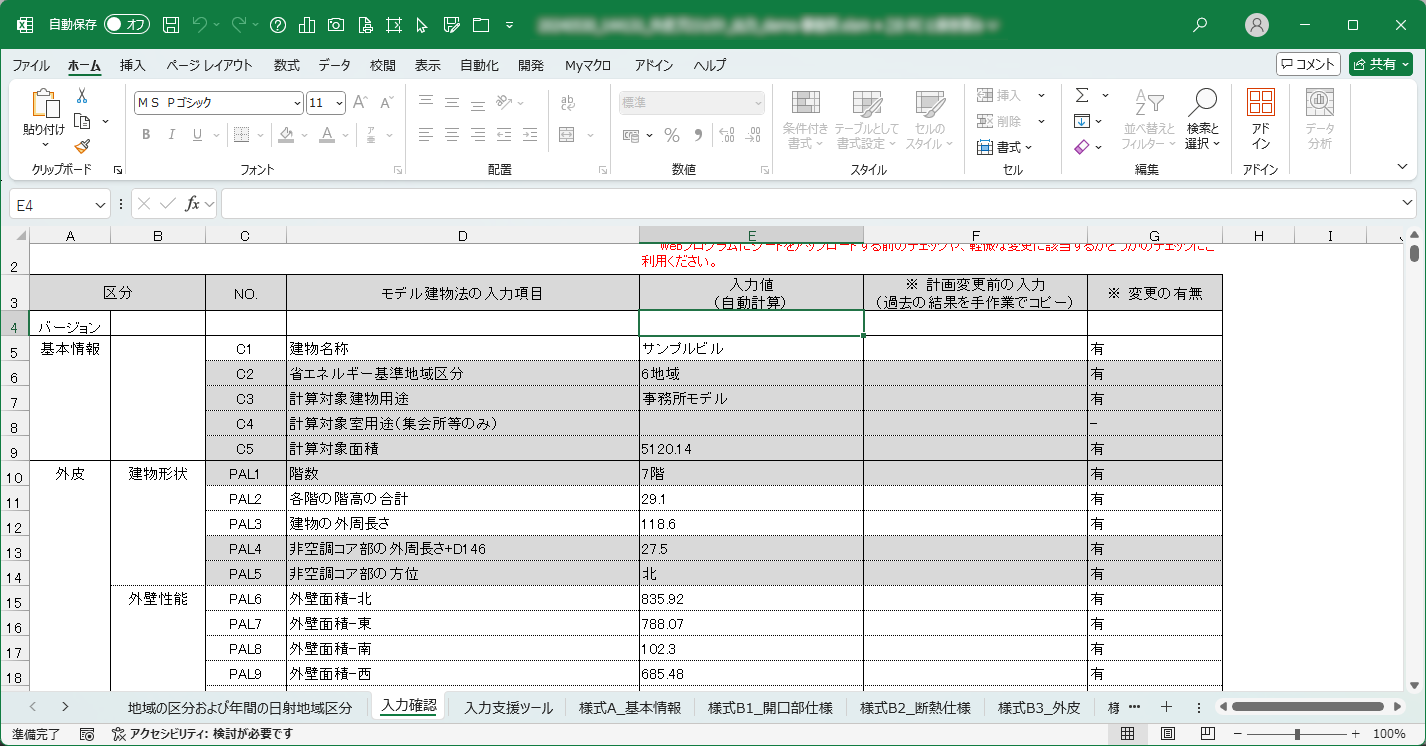

２．入力シートに入力確認結果が出力されます。

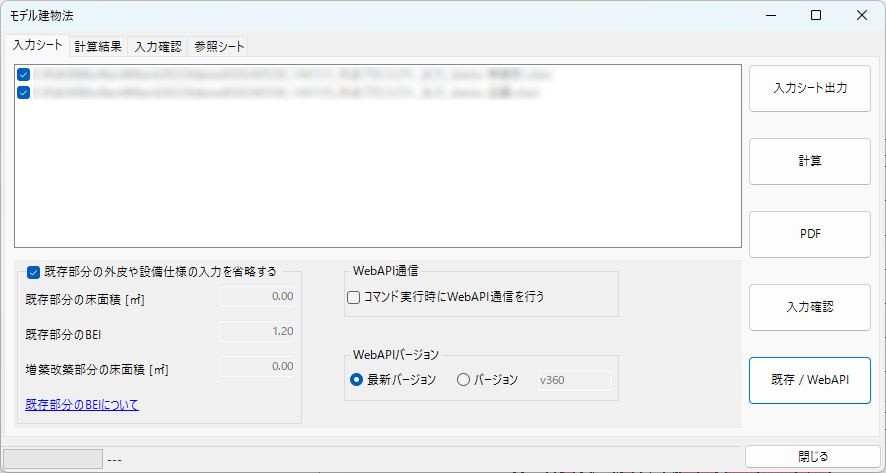

[既存/WebAPI]ボタン
１．[既存/WebAPI]ボタンで既存部分の設定、WebAPIの設定を表示非表示します。
２．既存部分の外皮や設備仕様の入力を省略するの☑を外すと入力できます。
３．☑を入れると［モデル建物法］コマンド実行時にWebAPI通信を行います。
４．WebAPIのバージョンを指定します。
例）v360を指定
