｜外皮凡例
外皮テンプレートに組み込まれている断熱凡例ビューに断熱材、外周長さビューに外周長さ、非空調コア長さビューに非空調コア長さを設定します。
- ・断熱は外皮要素に設定されている断熱材が設定されます。
- ・外周長さは詳細線分（外周長さ）から長さを取得して設定されます。
- ・非空調コア長さは詳細線分（非空調コア外皮-方位）から長さを取得して設定されます。
断熱凡例
断熱凡例は2種類あります。

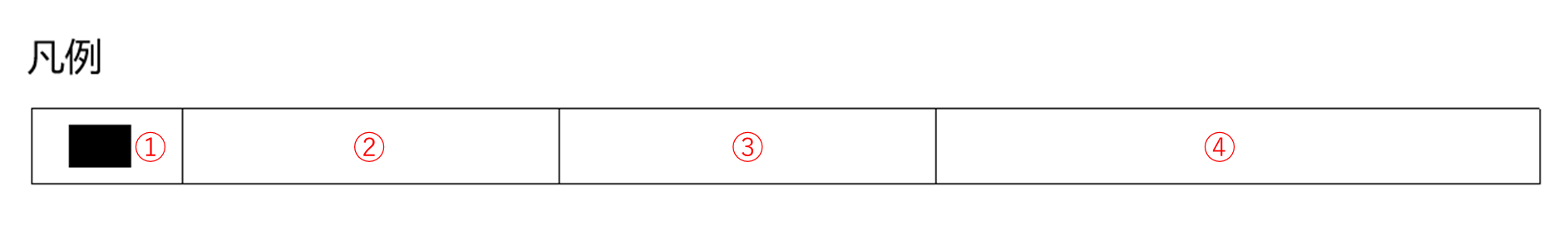

１行で表記

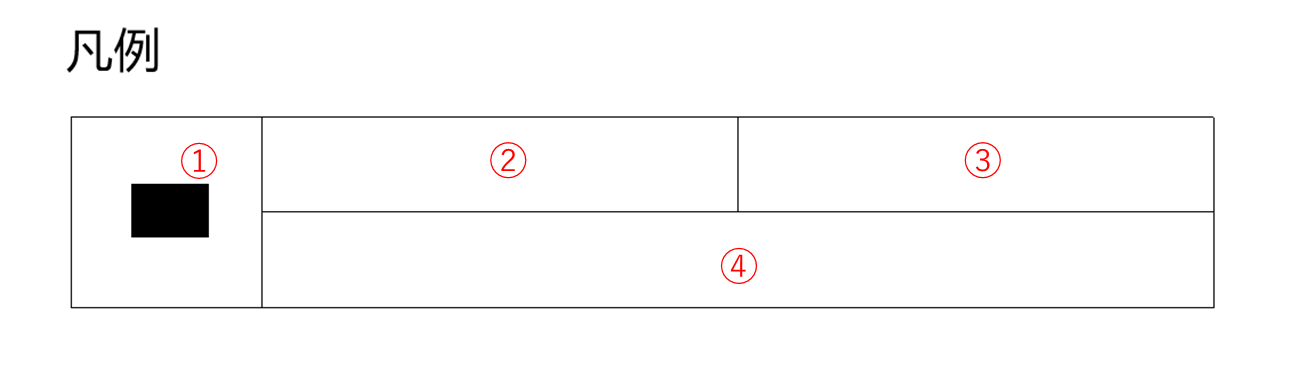

２行で表記
■ 説明
| No. | 項目 | 概要 |
|---|---|---|
| ① | 断熱色 | マテリアルのシェーディング色を設定します。 |
| ② | マテリアル名 | マテリアルの名前を設定します。 |
| ③ | 説明 | マテリアルの説明を設定します。 |
| ④ | 断熱材 | マテリアルのコメントを設定します。 |

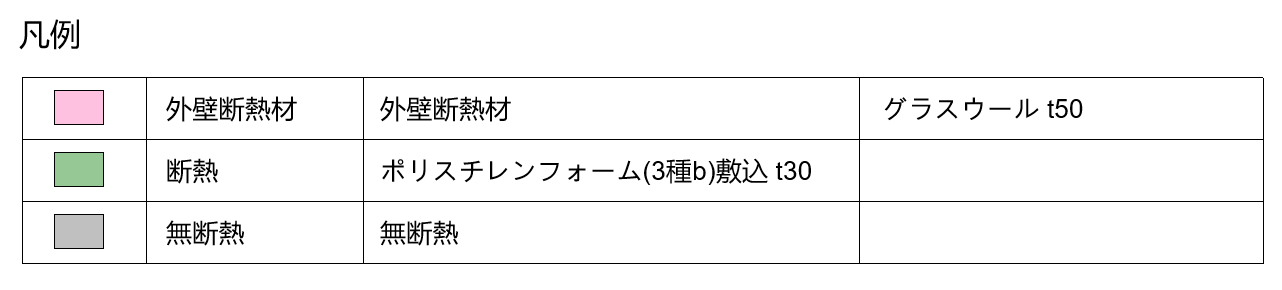

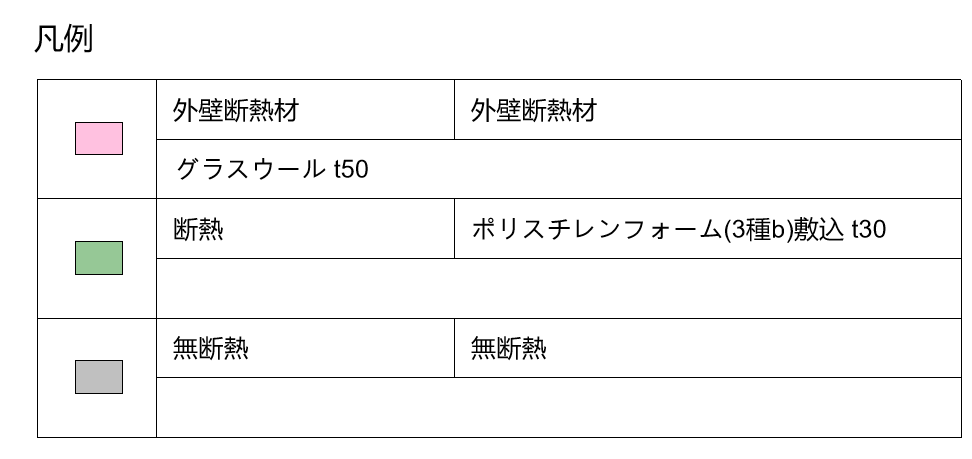

例）

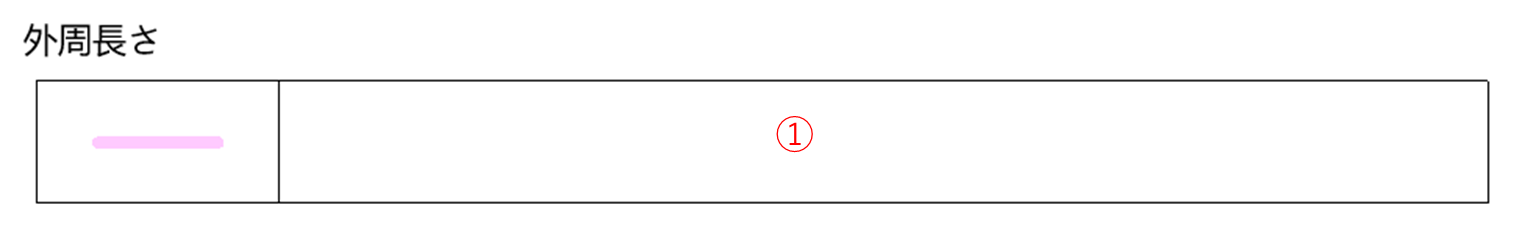

外周長さ
■ 説明
| No. | 項目 | 概要 |
|---|---|---|
| ① | 外周長さ | 詳細線分（外周長さ）と合計長さを設定します。 |

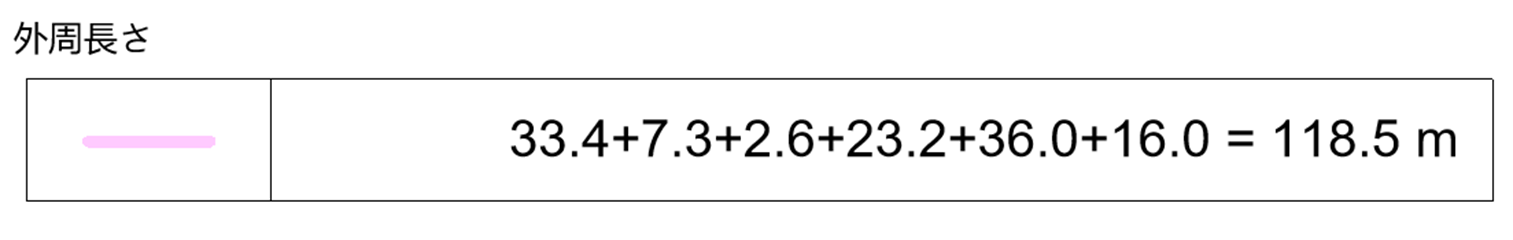

例）

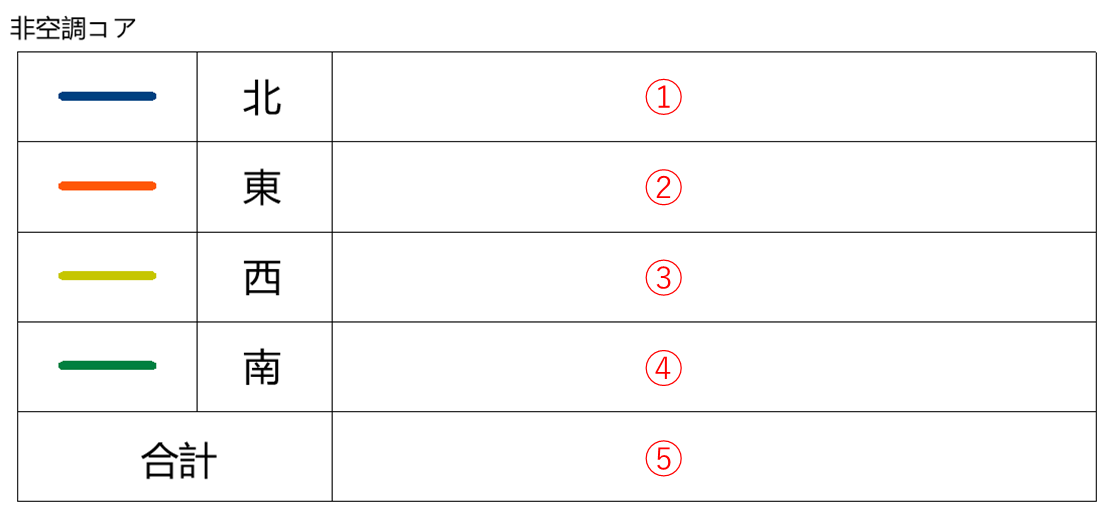

非空調コア長さ
■ 説明
| No. | 項目 | 概要 |
|---|---|---|
| ① | 非空調コア長さ | 北面の詳細線分（非空調コア長さ）と合計長さを設定します。 |
| ② | 非空調コア長さ | 東面の詳細線分（非空調コア長さ）と合計長さを設定します。 |
| ③ | 非空調コア長さ | 西面の詳細線分（非空調コア長さ）と合計長さを設定します。 |
| ④ | 非空調コア長さ | 南面の詳細線分（非空調コア長さ）と合計長さを設定します。 |
| ⑤ | 合計 | 非空調コア長さの合計長さを設定します。 |

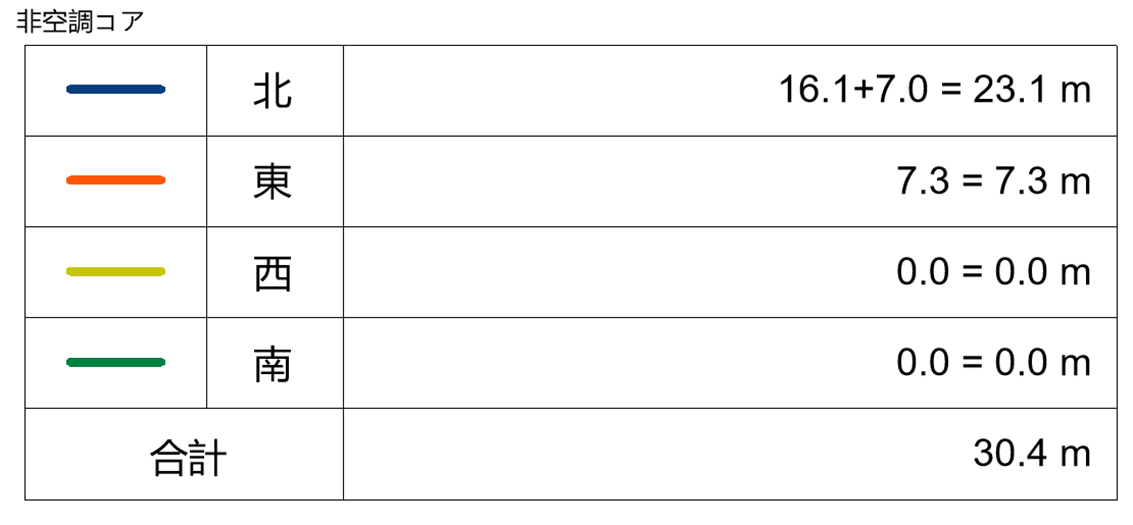

例）
