｜外皮要素コピー：マッピング
外皮要素コピー：マッピングは、リンクした意匠プロジェクトから、コピーする外皮要素を選択してコピーします。
マッピングテーブルの「B3_外皮」に該当した要素が選択候補となり、レベル別に選択可能です。
また、窓・ドアやカーテンウォールからモデル開口が生成され、ガラスの種類、建具種類等はマッピングテーブルを参照して置換されます。

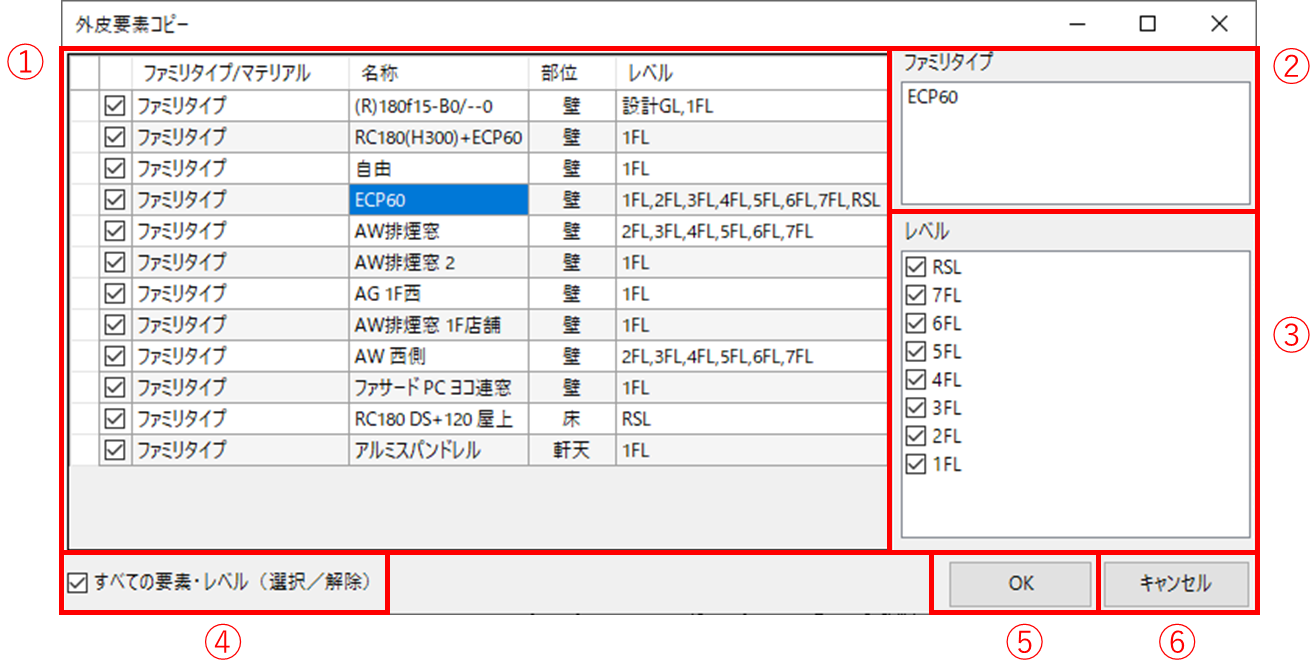

■ ダイアログ
■ 説明
| No. | 項目 | 概要 |
|---|---|---|
| ① | 外皮一覧 | マッピングテーブルの「B3_外皮」に該当した要素の一覧を表示します。 ☑を入れた要素がコピーされます。 |
| ② | ファミリタイプ一覧 | 「①外皮一覧」で選択した要素の、ファミリタイプ名一覧を表示します。 |
| ③ | レベル一覧 | 「①外皮一覧」で選択した要素の、レベル一覧を表示します。 ☑を入れると「①外皮一覧」のレベルに追加されます。 |
| ④ | すべての要素・レベル（選択／解除） チェックボックス |
「①外皮一覧」のすべての要素、各要素のすべてのレベルを選択 または解除します。 |
| ⑤ | [OK]ボタン | 外皮要素をコピーします。 |
| ⑥ | [キャンセル]ボタン | キャンセルします。 |
外皮要素コピーでコピーする要素
| 要素 | 概要 |
|---|---|
| 壁 | 標準壁、カーテンウォールはそのままコピーされます。重ね壁はコピー時に分割されます。 |
| 床 | 床にコピーされます。 |
| 天井 | 屋根にコピーされます。 |
| 屋根 | 屋根にコピーされます。一般モデルで入力された屋根は対象外です。 |
| 窓 | モデル開口に変換されます。 |
| ドア | モデル開口に変換されます。 |
| マテリアル | マッピングテーブルを参照して断熱材のマテリアルがコピーされます。 |
| レベル | 意匠のレベルがすべてコピーされます。 |
外皮要素コピーで生成される要素
| 要素 | 概要 |
|---|---|
| 一般モデル | モデル開口をカーテンウォール、窓、ドアから生成されます。 |
コピー時の変換について
- ・壁は壁の結合を禁止してコピーします。
- ・カーテンウォールから生成したモデル開口はホスト上のパネルの「窓、ドア」から取得します。
複数あったときは「＋」で連結しています。必要に応じて変更してください。 - ・意匠プロジェクトで要素の構造に断熱材が設定されてあれば、断熱材に設定されます。
- ・外皮名称と方位は要素別に設定されます。
- ・外皮フラグには☑が入ります。
外皮名称と方位
| 要素 | 外皮名称 | 方位 | 説明 |
|---|---|---|---|
| 壁 | 外壁-方位 | 壁の外側の方向 | 意匠プロジェクトの真北の角度と壁の外側の方向から方位が判定されます。 |
| 床 | 床 | 床 | 屋根スラブは方位を屋根に変更してください。 |
| 天井 | 屋根 | 屋根 | 軒天は方位を床に変更してください。 |
| 屋根 | 屋根 | 屋根 | 軒天は方位を床に変更してください。 |

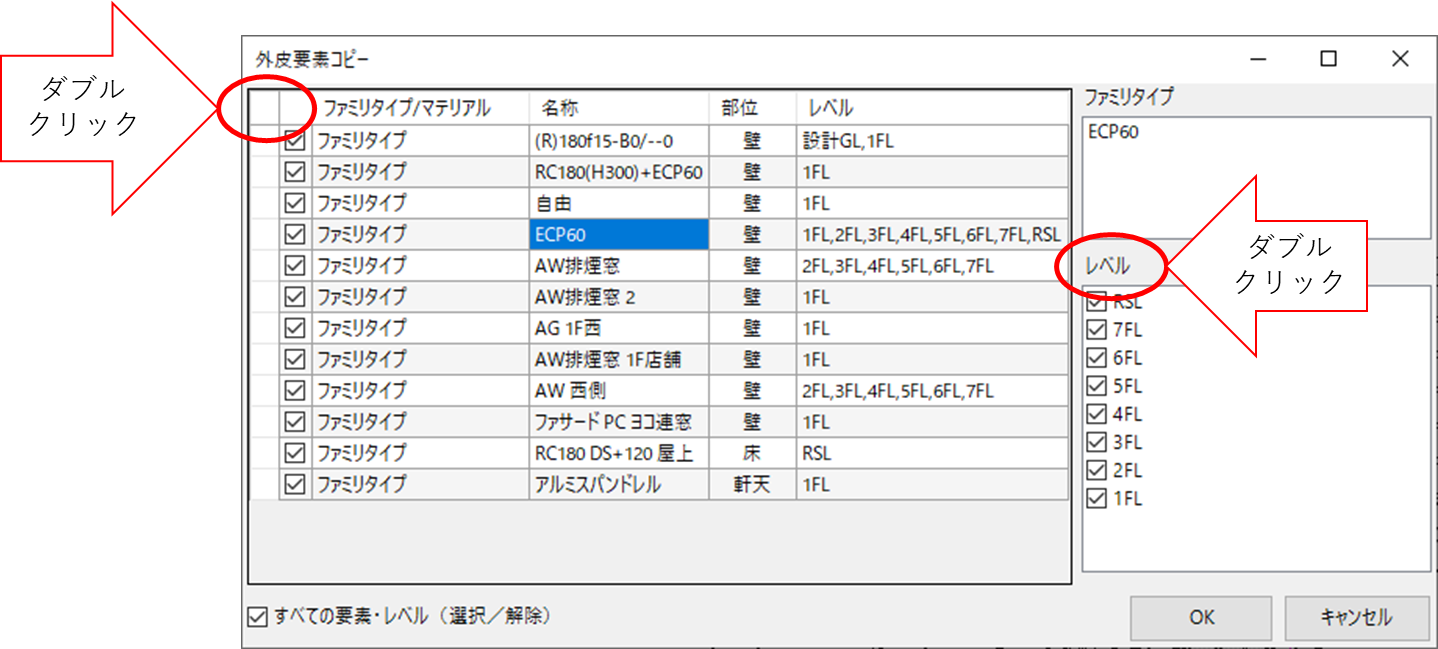

・選択チェックボックスを反転
外皮一覧のカラムヘッダーをダブルクリック、レベルをダブルクリックすると☑が反転されます。

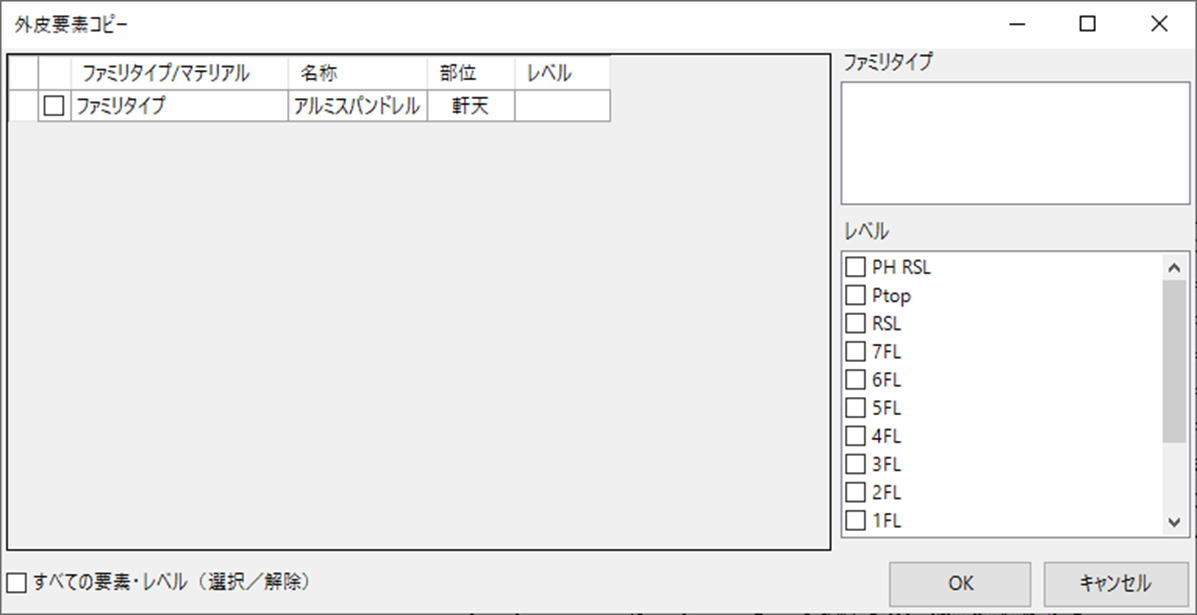

・既存要素
既存要素はコピー候補の対象外となります。外皮一覧には表示されません。
【メッセージ】

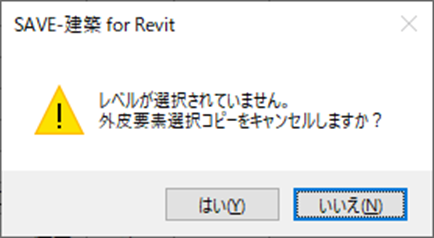

・レベル選択
レベルの選択が必要です。レベルを選択してください。

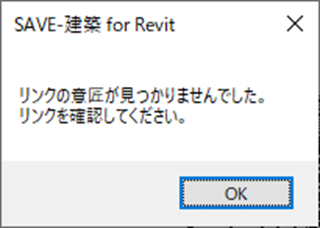

・リンクドキュメント
意匠プロジェクトのリンクが必要です。リンク管理で意匠プロジェクトを追加してください。

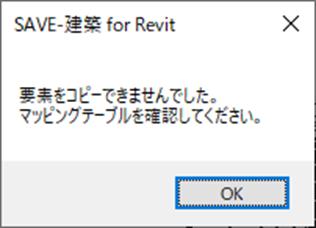

・外皮要素
コピーする外皮の要素が見つからないときに表示されます。マッピングテーブルの「B3_外皮」を対応させてください。

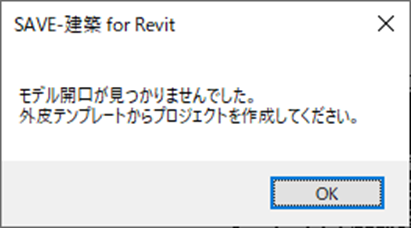

・外皮テンプレート
モデル開口が見つからないときに表示されます。外皮テンプレートで新規に作成してください。
