｜外皮要素コピー：外皮属性
外皮要素コピー：外皮属性は、リンクした意匠プロジェクトから、外皮属性に☑が入った外皮要素をコピーします。
また、窓・ドアやカーテンウォールからモデル開口が生成され、ガラスの種類、建具種類等はマッピングテーブルを参照して置換されます。
■ 説明
意匠プロジェクトの外皮要素

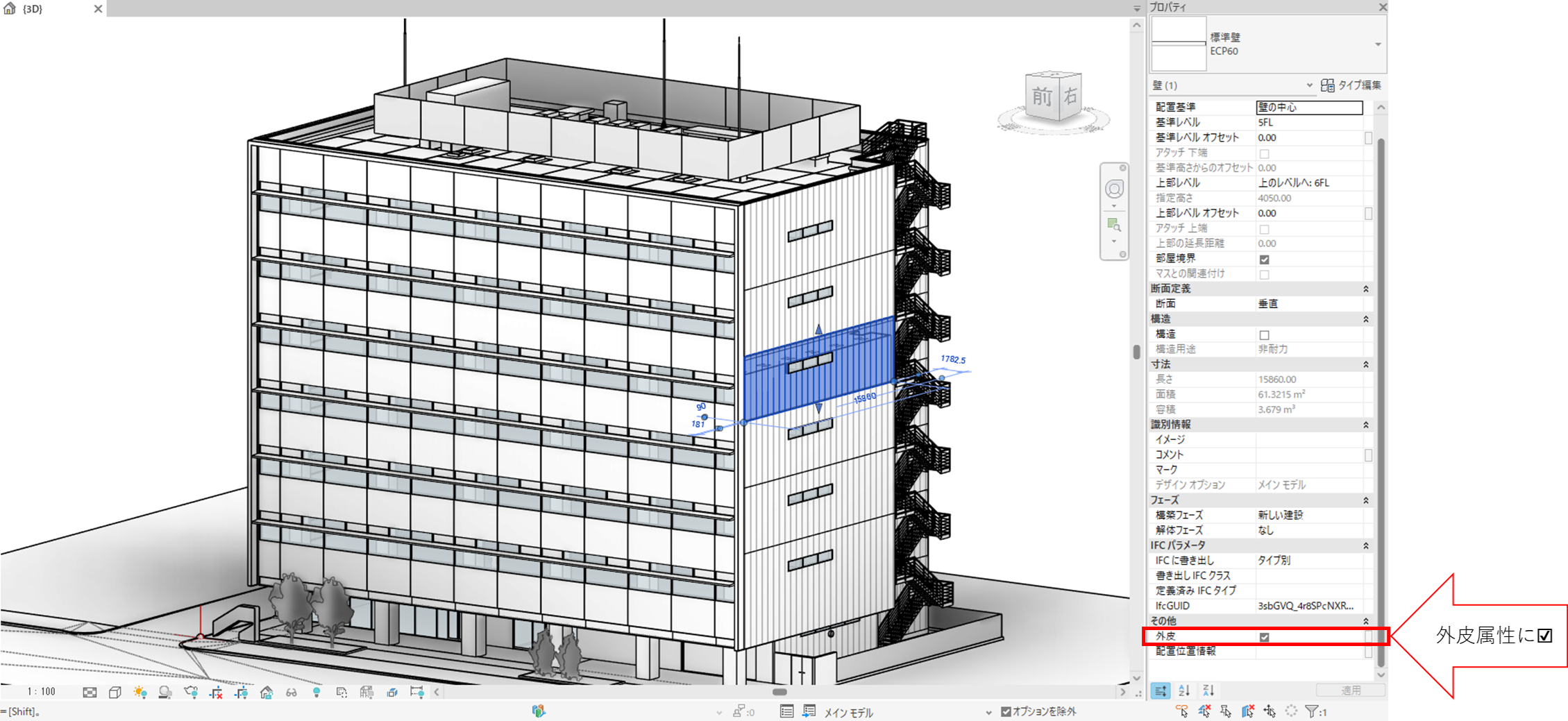

外皮としてコピーしたい要素の外皮属性に☑してください。外皮属性が無いときはプロジェクトパラメータ等で追加してください。
外皮要素コピーでコピーする要素
| 要素 | 概要 |
|---|---|
| 壁 | 標準壁、カーテンウォールはそのままコピーされます。 |
| 床 | 床にコピーされます。 |
| 天井 | 屋根にコピーされます。 |
| 屋根 | 屋根にコピーされます。一般モデルで入力された屋根は対象外です。 |
| 窓 | モデル開口に変換されます。 |
| ドア | モデル開口に変換されます。 |
| マテリアル | マッピングテーブルを参照して断熱材のマテリアルがコピーされます。 |
| レベル | 意匠のレベルがすべてコピーされます。 |
外皮要素コピーで生成される要素
| 要素 | 概要 |
|---|---|
| 一般モデル | モデル開口をカーテンウォール、窓、ドアから生成されます。 |
コピー時の変換について
- ・壁は壁の結合を禁止してコピーします。
- ・カーテンウォールから生成したモデル開口はホスト上のパネルの「窓、ドア」から取得します。
複数あったときは「＋」で連結しています。必要に応じて変更してください。 - ・意匠プロジェクトで要素の構造に断熱材が設定されてあれば、断熱材に設定されます。
- ・外皮名称と方位は要素別に設定されます。
- ・外皮フラグには☑が入ります。
外皮名称と方位
| 要素 | 外皮名称 | 方位 | 説明 |
|---|---|---|---|
| 壁 | 外壁-方位 | 壁の外側の方向 | 意匠プロジェクトの真北の角度と壁の外側の方向から方位が判定されます。 |
| 床 | 床 | 床 | 屋根スラブは方位を屋根に変更してください。 |
| 天井 | 屋根 | 屋根 | 軒天は方位を床に変更してください。 |
| 屋根 | 屋根 | 屋根 | 軒天は方位を床に変更してください。 |
【メッセージ】
・リンクドキュメント

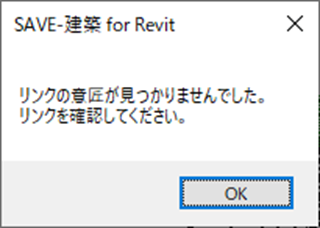

意匠プロジェクトのリンクが必要です。リンク管理で意匠プロジェクトを追加してください。
・外皮要素
コピーする外皮の要素が見つからないときに表示されます。リンク意匠の外皮属性を確認してください。
・外皮テンプレート

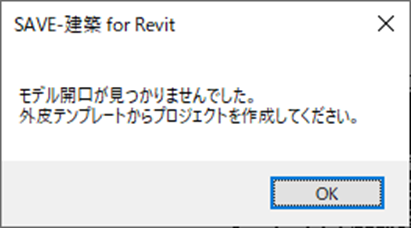

モデル開口が見つからないときに表示されます。外皮テンプレートで新規に作成してください。
