｜選択モード：日除け装置
■ 操作
●日除け装置を表示する
1.[ホーム]メニューから[選択モード]パネルの [ 日除]を選択する
-

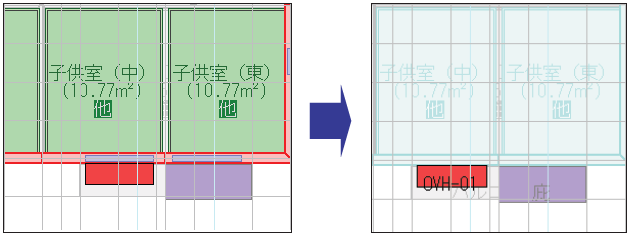

日除け装置、庇のデータのみカラー表示になり、それ以外は薄青緑色表示となります。
2.解除する
-
[
日除]をクリックすると、選択モードが解除されます。
●日除け装置の確認・変更を行う
日除け装置の属性情報の確認や変更が行えます。単一選択で実行します。※複数の属性情報を一度に変更したい場合は、「プロパティ」で変更します(詳細は、「●日除け装置のプロパティを表示する」を参照してください)。
1.[ホーム]メニューから[選択モード]パネルの [ 日除]を選択する
-
日除け装置、庇のデータのみカラー表示になり、それ以外は薄青緑色表示となります。
2.日除け装置の確認・変更ダイアログを表示する
-

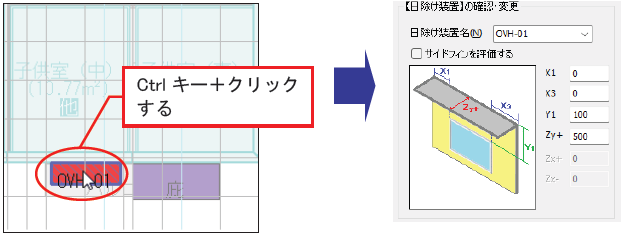

編集する日除け装置の上で[Ctrl] キーを押しながらクリックすると、日除け装置が選択され、【日除け装置】の確認・変更ダイアログが表示されます。
-
※庇を指定した場合は、【庇】の確認・変更ダイアログが表示されます。
3.属性を変更する

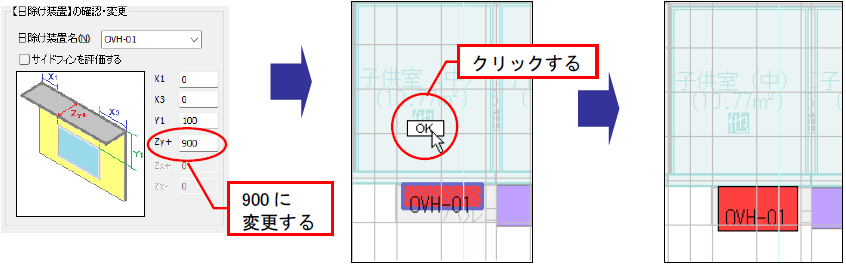

- 属性を変更し、作業ウィンドウにカーソルを移動すると、[ＯＫ]付矢印カーソルが表示されます。
- 左クリックすると、属性が変更されます。
-
※[ＯＫ]付矢印カーソルの表示で右クリックした場合は、変更をキャンセルします。
4.解除する
-
[
日除]をクリックすると、選択モードが解除されます。
以降の操作は、選択モードの[
日除]を選択した状態から下記の操作が行えます。作業終了後、[
日除]をクリックすると、選択モードが解除されます。●日除け装置のプロパティを表示する
属性情報の確認や変更が行えます。「プロパティ」は単一選択だけでなく、複数選択でも表示できますので、一度に複数の属性情報を変更できます。
1.日除け装置を選択する
-

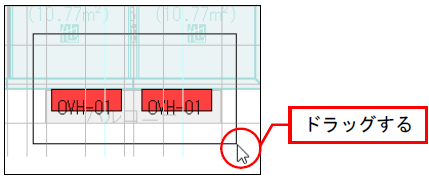

確認する日除け装置をドラッグで、選択します。
2.プロパティを表示する
-

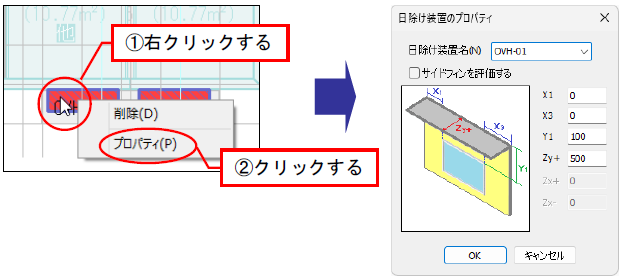

選択されている日除け装置の上で右クリックし、表示されるメニューから[プロパティ]を選択すると、日除け装置のプロパティダイアログが表示されます。
- ※庇を指定した場合は、【庇】のプロパティダイアログが表示されます。

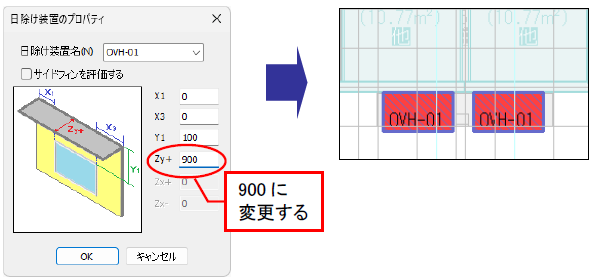

- 属性を変更し、[ＯＫ]ボタンをクリックすると、変更があった項目のみについて、一度に変更できます。

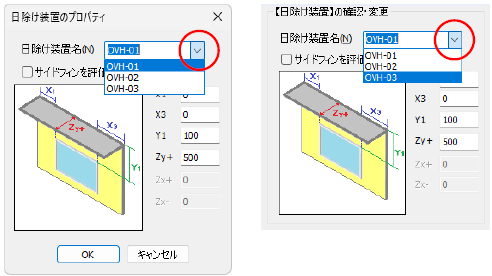

- ※リストに登録している場合は、リストから選択して変更できます。リストから選択すると、登録されている内容が日除け装置のプロパティに表示されます。
- [ＯＫ]ボタンをクリックすると、変更できます。
- 【日除け装置】の確認・変更でも同様にリストから選択して変更できます。（リストへの登録方法は、【開口】コマンドを参照してください）
●日除け装置を削除する
日除け装置を削除します。単一選択だけでなく、複数選択でも実行できますので、、一度に複数の日除け装置を削除できます。1.日除け装置を選択する
-
編集する日除け装置の上で右クリックすると、日除け装置が選択されメニューが表示されます。
-
※日除け装置をドラッグで範囲指定し、右クリックしてもメニューが表示されます。
1.削除を選択する
-

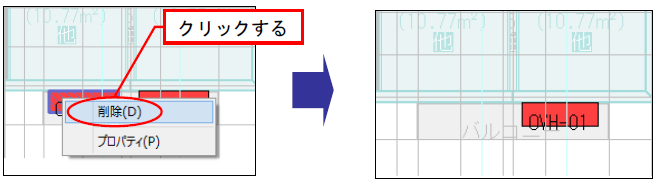

メニューから[削除]を選択すると、日除け装置が削除されます。
