｜選択モード：天井
■ 操作

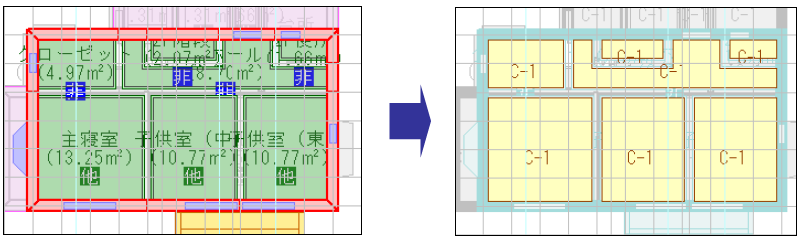

1.[ホーム]メニューから[選択モード]パネルの [ 天井]を選択する
-
天井のデータのみカラー表示になり、それ以外は薄青緑色表示となります。
2.解除する
-
[
天井]をクリックすると、選択モードが解除されます。
●天井の確認・変更を行う
天井の属性情報の確認や変更が行えます。単一選択で実行します。※複数の属性情報を一度に変更したい場合は、「プロパティ」で変更します(詳細は、「●天井のプロパティを表示する」を参照してください）。
1.[ホーム]メニューから[選択モード]パネルの [ 天井]を選択する
-
天井のデータのみカラー表示になり、それ以外は薄青緑色表示となります。
2.天井の確認・変更ダイアログを表示する
-

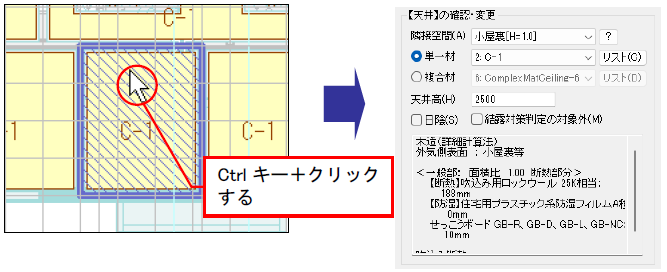

編集する天井の上で[Ctrl] キーを押しながらクリックすると、天井が選択され、【天井】の確認・変更ダイアログが表示されます。
3.属性を変更する

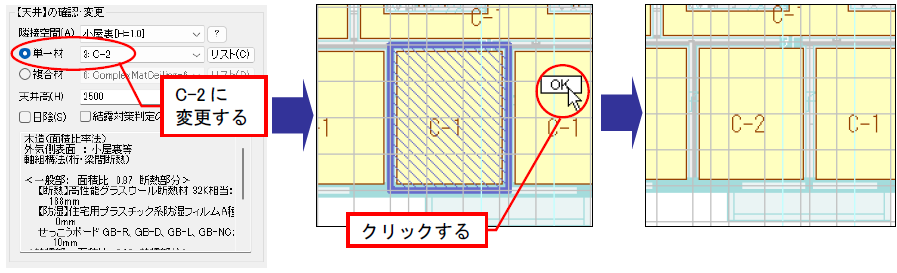

- 属性を変更し、作業ウィンドウにカーソルを移動すると、[ＯＫ]付矢印カーソルが表示されます。
- 左クリックすると、属性が変更されます。
-
「日陰｣、｢結露対策判定の対象外｣の項目のみ、｢【天井】の確認・変更」、｢天井のプロパティ」で設定できます。
- ※[ＯＫ]付矢印カーソルの表示で、右クリックした場合は、変更をキャンセルします。
日陰：１年中を通して日が当たらない場合に✔を入れます。日陰が設定された壁はグレーで表示されます。
結露対策判定の対象外：
断熱等性能等級の結露対策判定の対象としない部位とする場合に✔を入れます。
4.解除する
- [ 天井]をクリックすると、選択モードが解除されます。
以降の操作は、選択モードの[
天井]を選択した状態から下記の操作が行えます。作業終了後、[
天井]をクリックすると、選択モードが解除されます。●天井のプロパティを表示する
属性情報の確認や変更が行えます。「プロパティ」は単一選択だけでなく、複数選択でも表示できますので、一度に複数の属性情報を変更できます。
また、面積などの数値を直接入力することができます(詳細は、「直接入力について」および「直接入力(天井)」を
参照してください)。
1.天井を選択する
-

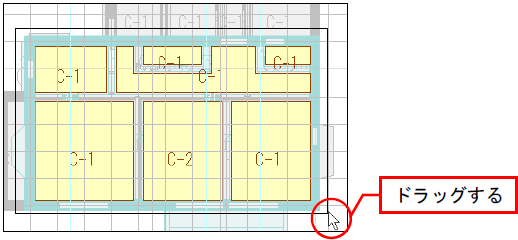

確認する天井をドラッグで、範囲指定します。
2.プロパティを表示する
-

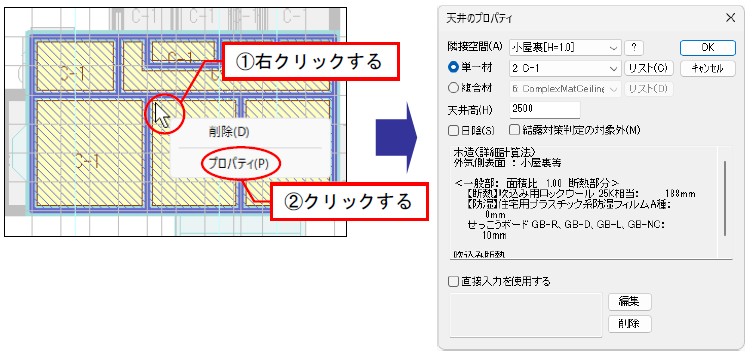

確選択されている天井の上で右クリックし、表示されるメニューから[プロパティ]を選択すると、天井のプロパティダイアログが表示されます。
-

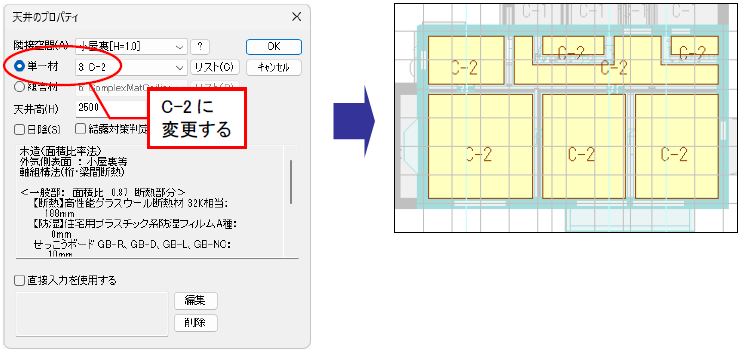

属性を変更し、[ＯＫ]ボタンをクリックすると、変更があった項目のみについて、一度に変更できます。
-
「日陰｣、｢結露対策判定の対象外｣の項目のみ、｢【天井】の確認・変更」、｢天井のプロパティ」で設定できます。
日陰：１年中を通して日が当たらない場合に✔を入れます。日陰が設定された壁はグレーで表示されます。
結露対策判定の対象外：
断熱等性能等級の結露対策判定の対象としない部位とする場合に✔を入れます。
●天井を削除する
天井を削除します。単一選択だけでなく、複数選択でも実行できますので、一度に複数の天井を削除できます。1.天井を選択する
-

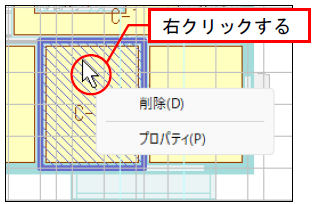

編集する天井の上で右クリックすると、天井が選択されメニューが表示されます。
-
※天井をドラッグで範囲指定し、右クリックしてもメニューが表示されます。
2.削除を選択する
-

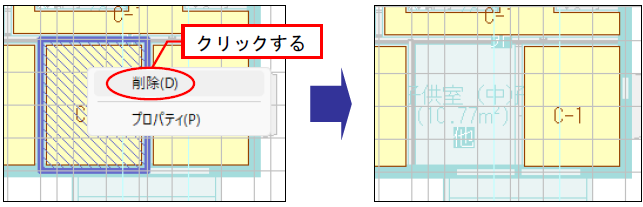

メニューから[削除]を選択すると、天井が削除されます。
