｜プラン管理
■ 操作
1.[ホーム]メニューから〔全体設定〕パネルの[ プラン管理]を選択する

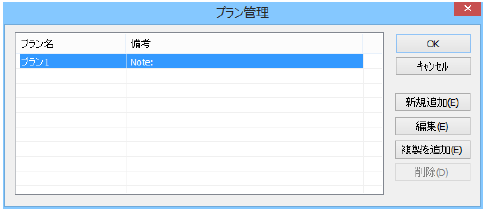

2.プラン管理ダイアログが表示される
- [新規追加]ボタン ：新規にプランを作成し追加します。
- [編集]ボタン ：すでにあるプランを編集します。
- [複製を追加]ボタン：すでにあるプランと同じものを複製し追加します。
- [削除]ボタン ：すでにあるプランを削除します。
- ※すでにあるプランを選択すると、[編集]、[複製を追加]、[削除]ボタンが有効になります。

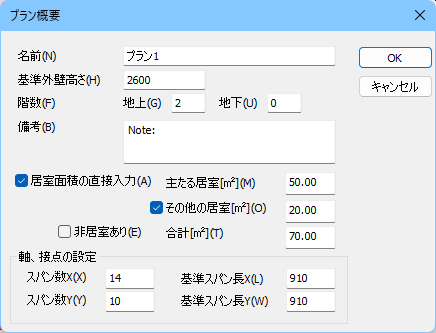

3.プラン概要ダイアログが表示される
- [新規追加]ボタン、[編集]ボタンをクリックすると、プラン概要ダイアログが表示されます。
- ※プラン管理ダイアログ上で、既存のプランをダブルクリックしても、プラン概要ダイアログを表示することができます。
- ※属性パレットの[プラン概要]ボタンからも表示することができます。
| 入 力 項 目 | 説 明 |
|---|---|
| 名前 | プラン名を入力します。 |
| 基準階高 | 代表的な階高を入力します。 |
| 地上階数 | 地上階数を入力します。 |
| 地下階数 | 地下階数を入力します。 |
| 基準階 | プルダウンリストから基準階を選択します。 |
| 備考 | 記載事項がある場合に入力します。 |
| 居室面積の直接入力 | 「居室面積の直接入力」にチェックを入れると、「主たる居室」の面積を直接設定することが できます（その際、合計面積は「主たる居室」の面積を入力します）。 「その他の居室」のチェックを入れると、「その他の居室」の合計を直接設定することが できます（その際、合計面積は「主たる居室」の面積と「その他の居室」の面積を足した面積を 入力します）。 非居室がある場合、「非居室あり」のチェックを入れます（その際、「非居室」の面積は「合計」の 面積から「主たる居室」の面積、および「その他の居室」の面積を引いた面積となります）。 |
| 軸、接点の設定 スパン数Ｘ |
Ｘ方向(Ｙ方向)のスパン数を入力します。 |
| スパン数Ｙ | |
| 基準スパン長Ｘ | 代表的なスパン長を㎜単位で入力します。 ※個別に軸のスパン長を変更することもできます(詳細は、 [概要]-[入力手順概要]-[通り芯の設定]を参照してください)。 |
| 基準スパン長Ｙ |
プランの切り替え
編集するプランを切り替えることができます。

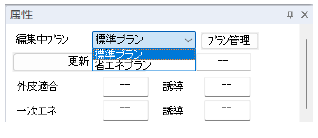

属性パレットの[編集中プラン]のプルダウンリストからプラン名を選択すると、作業ウィンドウが選択したプランに切り替わります。

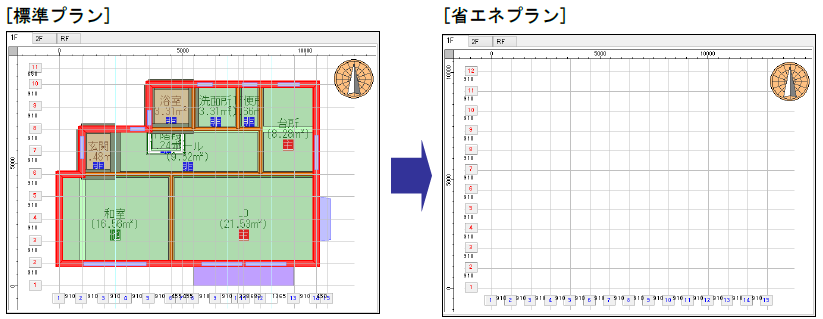

例：標準プランを省エネプランに変更する
※「省エネプラン」という名前のプランを「新規追加」で作成し切り替えると、新しいウィンドウが表示されます。
「複製を追加」でプランを作成した場合は、切り替えると複製元と同じ内容の計画平面図が表示されます
