◆投影法

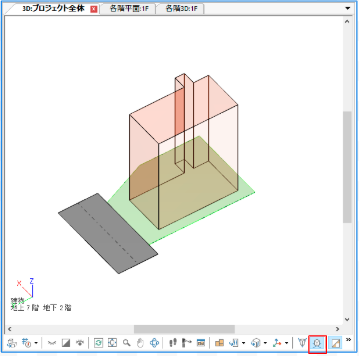

3Dビューのツールバーより投影形式を切り替えることができます。

「パース表示」（透視投影表示）、「平行投影表示」のどちらかを選択することができます。

パース表示（透視投影）

平行投影表示

遠くのものが近くのものより小さく描かれ、遠近感があります。

平行な線は歪んで表示されます。

3次元図形の各点から投影面に平行におろし、投影図を描きます。

◆N点透視

パース表示は、視点によって消失点の数がかわります。

3点透視・2点透視・1点透視があります。通常は3点透視の状態になっています。

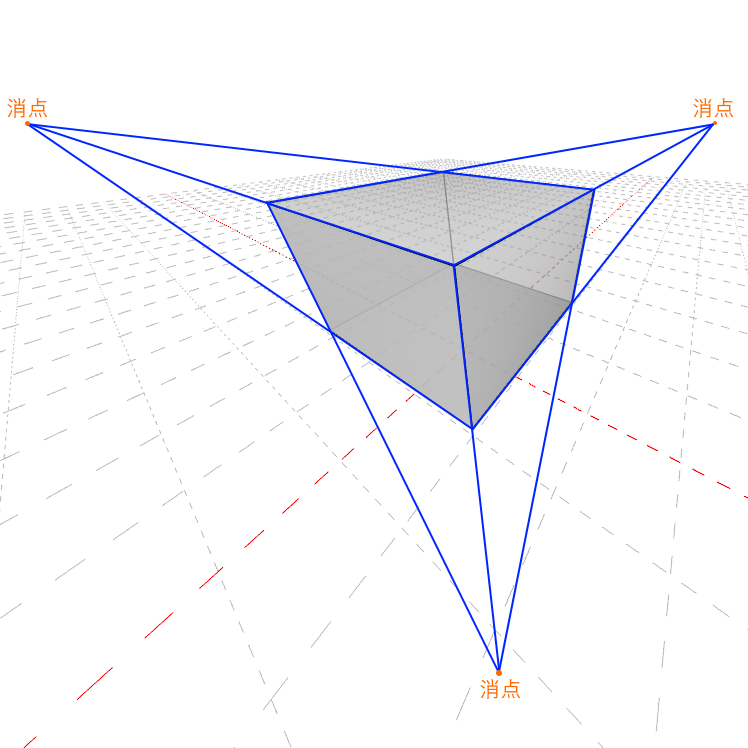

3点透視
	投影面がx,y,zのどの軸にも平行でないとき、各軸に平行な直線群が消点を作ります。

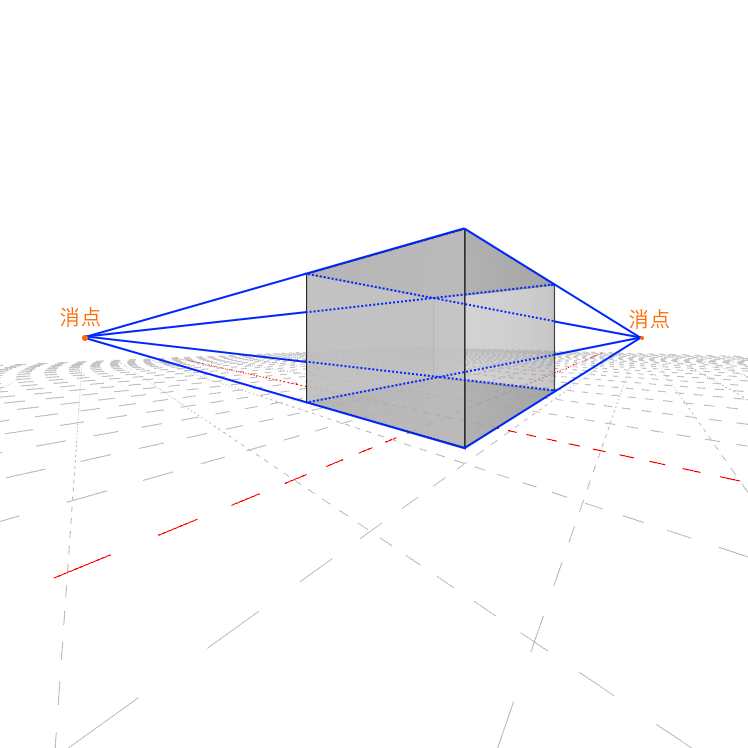

2点透視
	投影面がx,y,zいずれか1つの軸と平行であるとき、残りの2軸に平行な直線群が消点を作ります。 i-ARMでは2点透視を実行すると、投影面がZ軸と平行になるように視点を調整します。（Z軸と平行な直線は歪みません。）（3Dビューのツールバー）

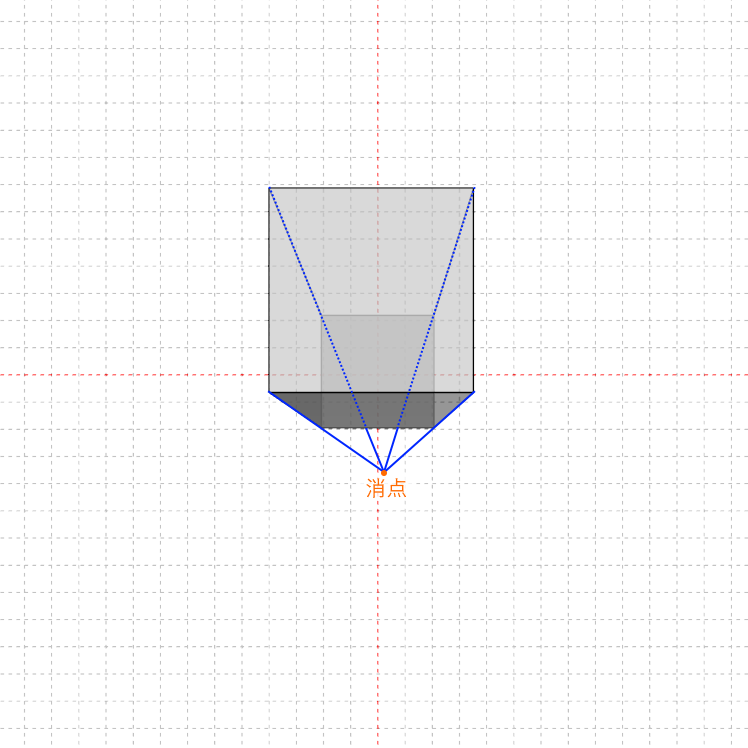

1点透視
	投影面が2軸と平行（XY面、XZ面、YZ面と平行）の場合に、残りの1軸に平行な直線群のみが消点を作ります。左の図は投影面がXY面と平行になっています。 i-ARMでは３Dビューでパース表示時に、平面表示、または座標系表示切替の表示状態にすると、1点透視となります。

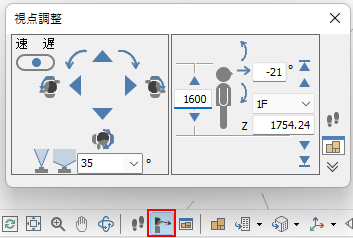

視点の調整はマウスやキー操作でのビューイングの他、視点調整ダイアログでの調整が可能です。

3Dビューのツールバーよりダイアログを表示することができます。

入力欄の値を変更したり、ボタンのクリックや長押しで位置の微調整が可能です。

調整した視点位置を保存したい場合は、ビューコレクションのカメラ機能が便利です。
