光源の設定を行います。

影表示の設定はビューごとに設定できます。

光源の位置や色などの情報はドキュメントごとに設定できます。

◆実行方法

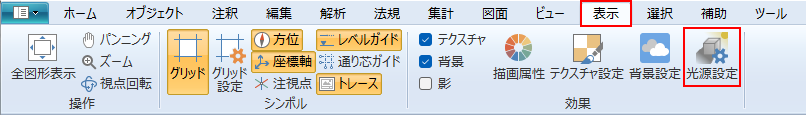

リボンメニュー[表示]→[光源設定]

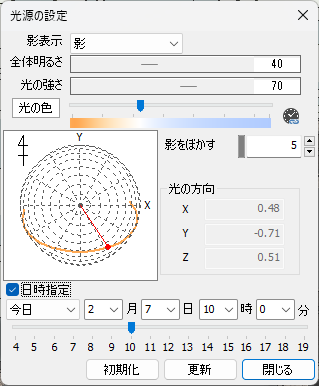

◆設定値

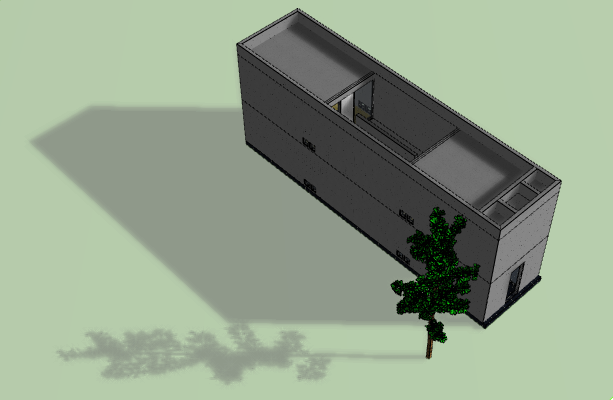

影表示

影の表示状態を切り替えます。

なし、影、シェーディングから選択します。

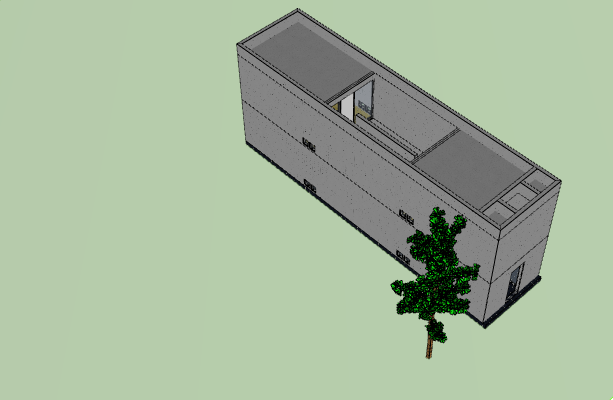

シェーディングは、光源の位置は考慮されますが、面の陰影表現のみで、影は表現しません。

全体明るさ

全体の明るさを設定します。(0～100)

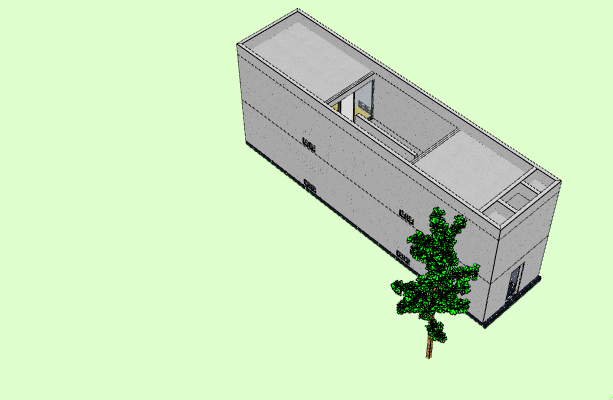

例えば、光の強さが0の場合にも全体の明るさを設定すると、明るく表示されます。

影表示のOFFの設定の場合も、この値が参照されます。

光の強さ

光の強さを設定します。(0～100)

光が強くなると、連動して影が濃くなります。

光の色

光の色を指定します。

スライダーを動かして色温度での指定、または、ボタンより任意の色を指定できます。

時刻から計算

ボタンをクリックで選択すると、 ⑦で設定されている時刻と連動して、光の強さと色が設定されます。

光の方向

光の方向を設定します。

半球を真上から表示した画像になっています。

半球の中をクリックすると光の方向が変更できます。

日時設定チェックが入っているときは、設定されている日の太陽の起動が参考として表示されます。

影をぼかす

影の境界線をぼかす場合にチェックをいれます。

ぼかす範囲(ドット)を数値で指定します。

日時指定

日時を指定して光の方向を設定できます。

コンボボックスや時間のスライダーより日時を指定します。

任意日の他、冬至、夏至などの日を選ぶことができます。

自動再生

光の方向を単位時間毎に切り替えて表示する機能です。

をクリックして、設定項目の表示、非表示を切り替えます。

時間の範囲、再生時間などを設定して、[再生]ボタンをクリックします。

途中で再生を終わらせたい場合は、[終了]ボタンをクリックします。

初期化

光の色や強さなどの設定値を初期化します。

更新

ダイアログの設定をビューに反映させて更新します。

設定を変更してもうまく更新されない場合に利用します。

◆影の表示切り替え

影の表示切替えは設定ダイアログの他、以下からも設定できます。

リボンメニュー→[表示]

ビューツールバー

◆補足

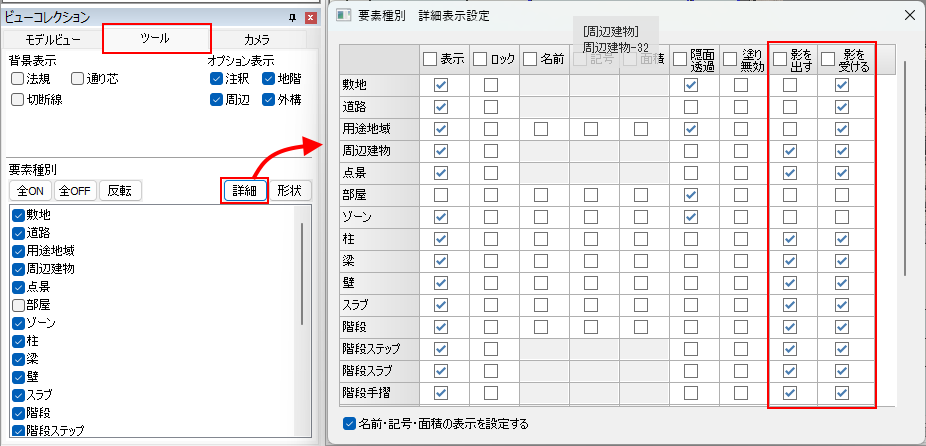

影を出す(影が発生する)要素種別、影を受ける要素種別を設定できます。

[ビューコレクション]→[ツール]タブ→[詳細設定]ボタン
