グリッドの設定を行います。

◆実行方法

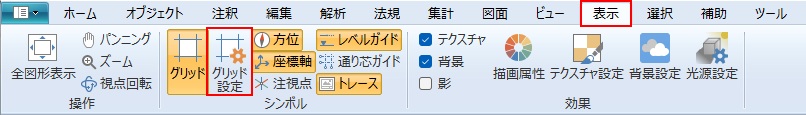

リボンメニュー[表示]→[グリッド設定]

◆設定値

ピッチ

グリッド間隔をＸ，Ｙ，Ｚで指定します。「*2」ボタンを押すと、値が２倍になります。「/2」ボタンを押すと、値が１／２倍になります。

“XYZ値連動”に☑を入れると、値変更時にXYZ値が同じ値になるように連動します。

色

グリッド線の色、XY軸の線の色を設定します。

基点位置

グリッドの開始位置を指定します

ビューで確認

ダイアログ内の設定値を変更すると、ビューに反映して確認することができます。

初期値

グリッドの設定値を初期値に戻します。

◆表示の切り替え

グリッドの表示切り替えはリボンメニューやビューツールバーから行うことができます。

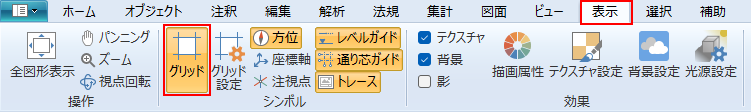

リボンメニュー→[表示]

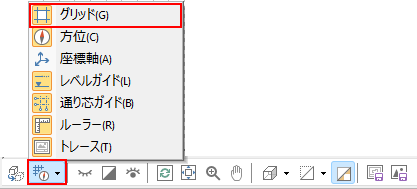

ビューツールバー

◆補足

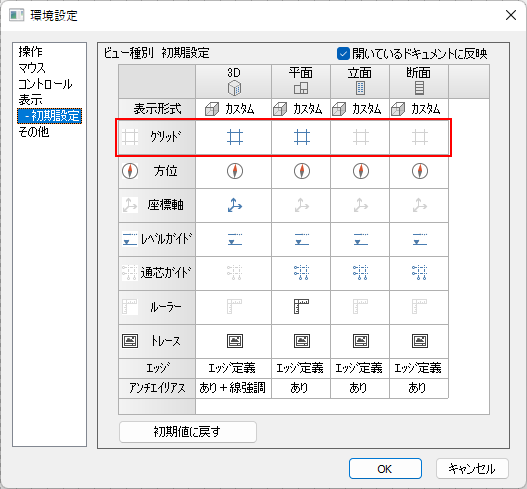

環境設定で新規作成でグリッドの表示状態を設定することができます。

[ファイル]メニュー→[環境設定]コマンド
