データブラウザ

開いているファイルのモデルデータをツリー構造で表示します。

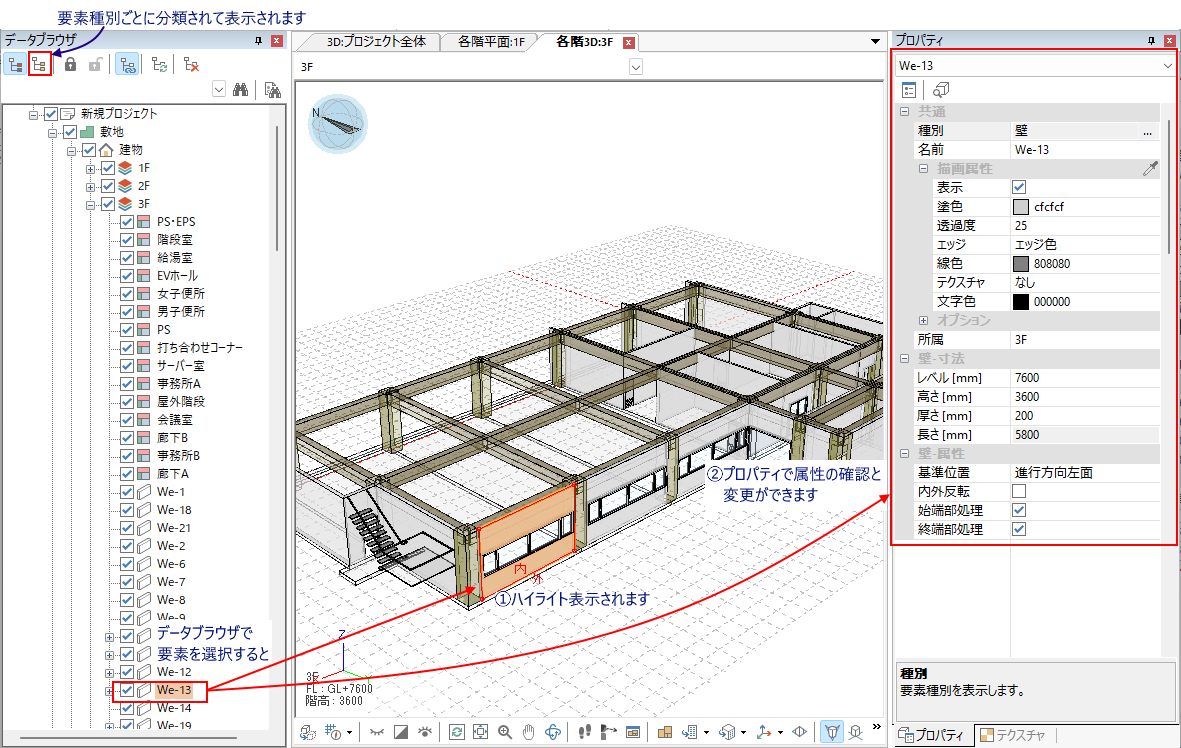

親子関係を確認したり、アイテムを選択するビューで要素がハイライト表示され、プロパティウィンドウで属性の確認と変更ができます。

要素種別表示にすると種別ごとに要素を確認することができます。

コマンド実行中も常に表示することができ、メインウィンドウの左右にドッキングすることができます。

表示・非表示　　

機能

◆表示・非表示

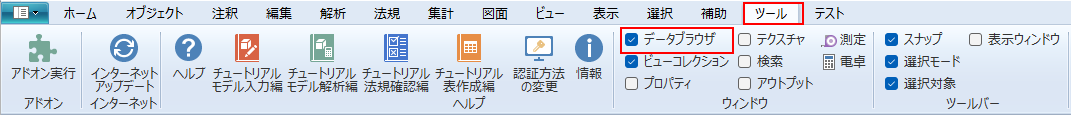

リボンメニュー[ツール]→[データブラウザ]

◆機能

ツリーウィンドウ

チェックボックスで表示の切り替えを行うことができます。

右クリックメニュー

ツリーのアイテム上で右クリックすると、メニューが表示され、オブジェクトやツリーの表示について設定することができます。

表示	選択オブジェクトの表示属性を「表示」に設定します。
非表示	選択オブジェクトの表示属性を「非表示」に設定します。
ロック	選択オブジェクトを編集不可に設定します。
ロック解除	選択オブジェクトの編集不可の設定を解除します。
削除	選択オブジェクトを削除します。
子要素を削除	選択オブジェクトの下の階層のオブジェクトを削除します。
展開する	選択オブジェクトの子要素をすべて展開します。
折り畳む	選択オブジェクトの子要素をすべて折り畳みます。

ツールバー

データブラウザ上の表示、操作の設定を行います。以下の機能がアイコンに割り付けられています。

	データ構造表示	プロジェクト以下のオブジェクトのデータ構造をツリーで表示します。
	要素種別表示	オブジェクト別にカテゴリ分けをして表示します。
	ロック	選択中のオブジェクトを編集不可に設定します。
	ロック解除	選択中のオブジェクトの編集不可を解除します。
	子要素と連動	表示/非表示の設定を子オブジェクトに反映させます。
	更新	最新の情報に更新します。
	無効	データブラウザを無効化します。処理スピードが上がる可能性があります。
	検索	キーワードを指定してオブジェクトを検索します。
	検索オプション	検索オプションの表示を切り替えます。
	上へ検索	ツリーの上方向のオブジェクトを検索します。
	大文字と小文字を区別する	文字列の大文字と小文字を区別して検索します。
	全て選択	検索条件に一致したオブジェクトをすべて選択します。
