断面ビューを新規作成します。

◆実行方法

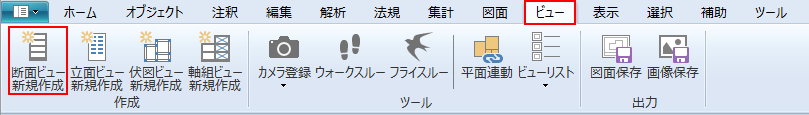

リボンメニュー[ビュー]→[断面ビュー新規作成]

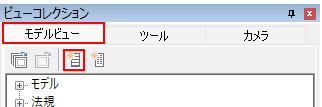

ビューコレクション→[モデルビュー]タブ

◆操作方法

1)設定値

ダイアログで、入力モードやビューの名前を設定します。

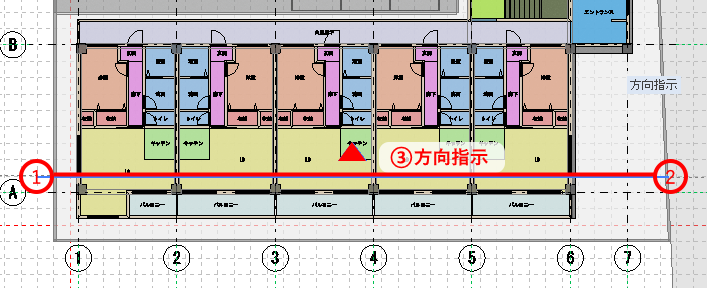

2)ビューで指示

断面の位置を３点で指示します。

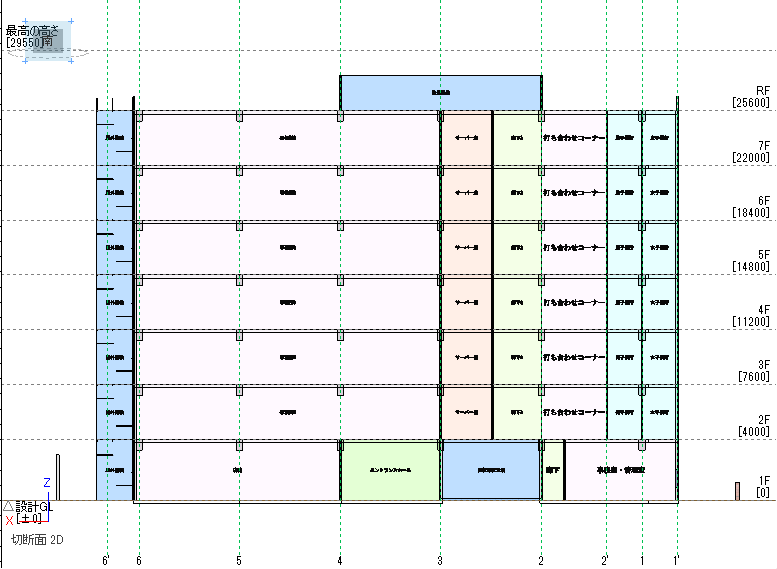

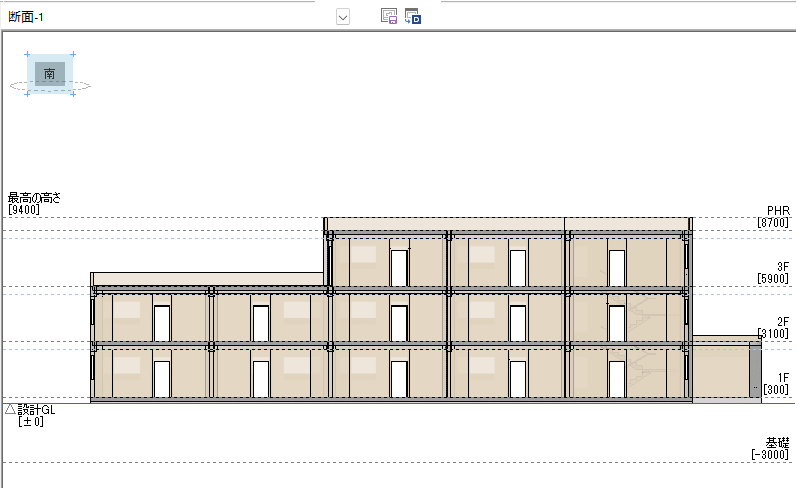

3)断面ビュー作成

断面ビューが作成されます。

◆設定値

入力モード

線

始点と終点を指示して切断線を指定し、視点方向を指示します。

垂直線

基準線に対して垂直な切断線を指定します。

基準となる線分を選択した後、始点と終点を指示し、視点方向を指示します。

平行線

基準線に対して平行な切断線を指定します。

基準となる線分を選択した後、始点と終点を指示し、視点方向を指示します。

ビュー設定

名前

断面ビューの名称を任意に入力します。

[NUM]ボタンをON：自動で番号が振られ、[設定した名称-(番号)]と設定されます。

[NUM]ボタンをOFF：[設定した名称]がそのまま設定されます。

※空欄の場合、または同種同名のビューが存在する場合は「名前変更ダイアログ」が表示されます。

領域種別

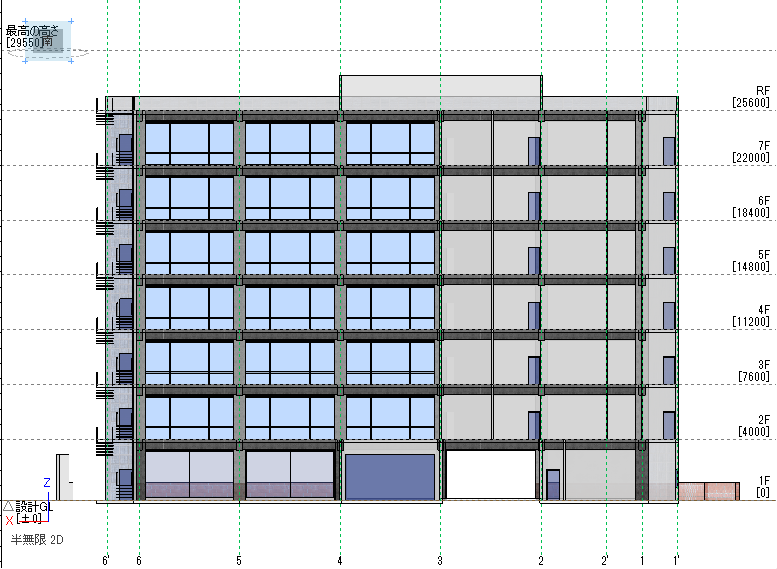

切断面、半無限、有限の3種類から設定します。

距離

領域種別を「有限」に設定した場合に、切断線からの描画範囲(単位：mm）を設定します。

3D

3Dでのビューイング（視点変更）ができます。

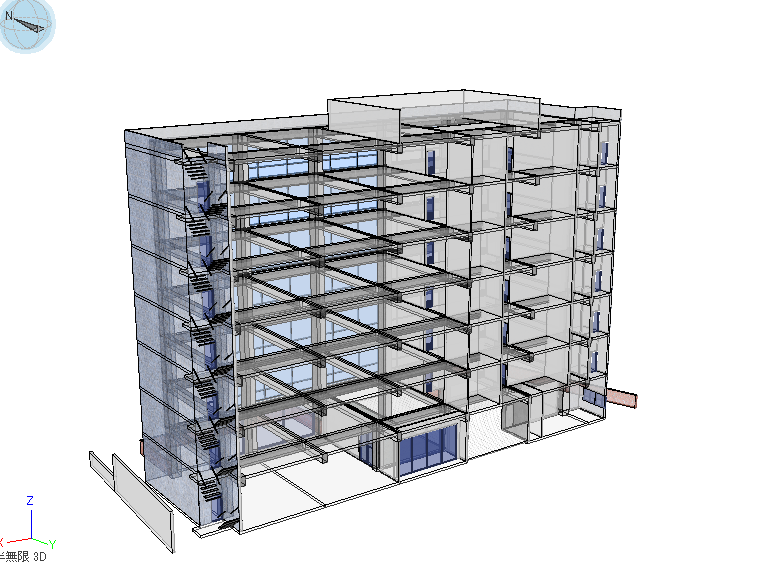

例)半無限で3Dの場合

◆設定の変更

断面ビューの作成後に設定を変更する場合は、以下の方法で可能です。

ビューコレクション

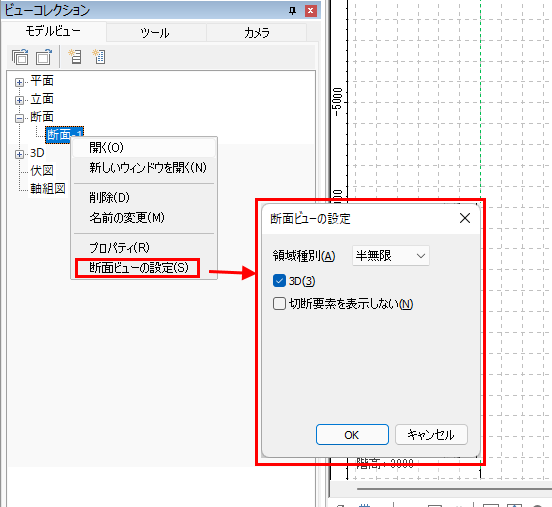

[モデルビュー]タブで断面ビューアイテムを右クリック

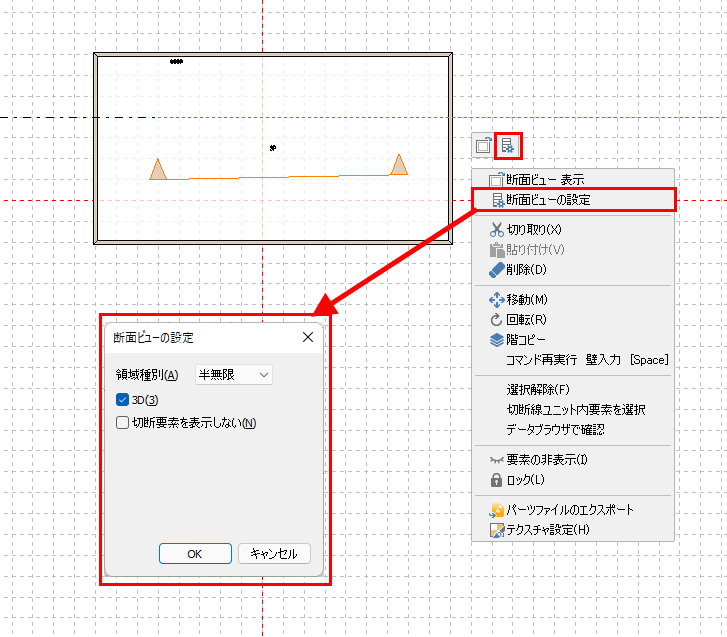

切断線選択時の右クリックメニュー

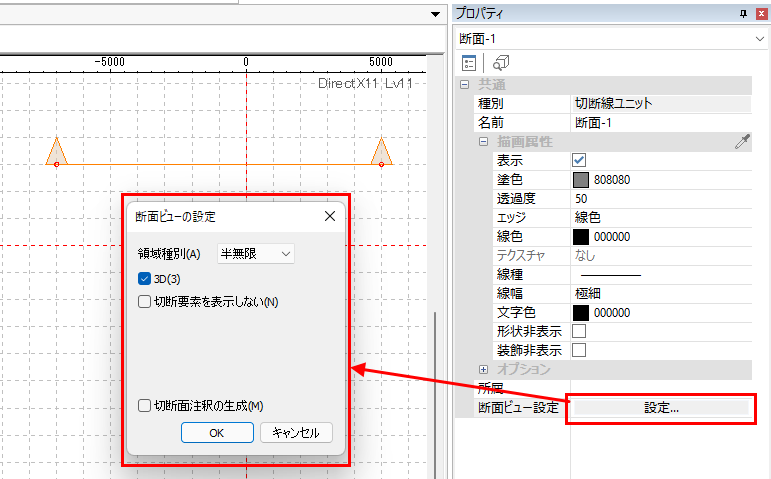

切断線要素のプロパティウィンドウ
