立面ビューを新規作成します。

◆実行方法

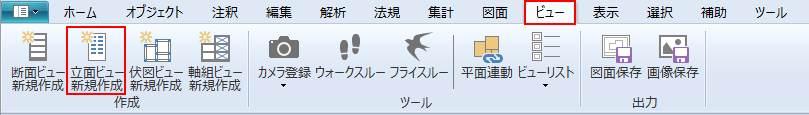

リボンメニュー[ビュー]→[立面ビュー新規作成]

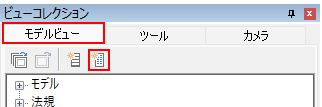

ビューコレクション→[モデルビュー]タブ

◆操作方法

1)設定値

ダイアログで、入力モードやビューの名前を設定します。

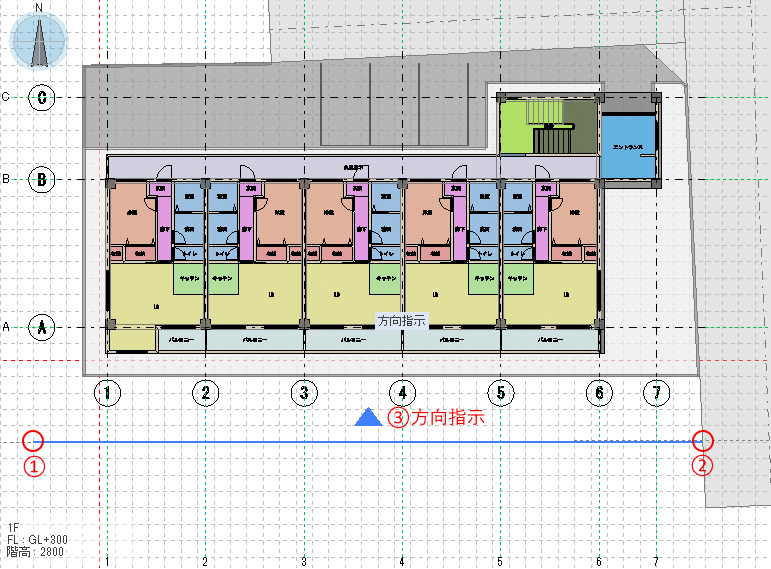

2)ビューで指示

立面の面の位置を３点で指示します。

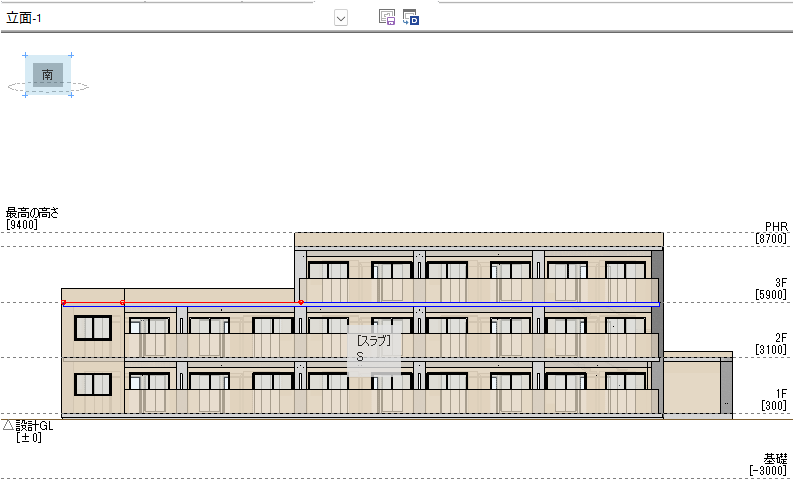

3)立面ビュー作成

立面ビューが作成されます。

◆設定値

入力モード

線

始点と終点を指示して切断線を指定し、視点方向を指示します。

垂直線

基準線に対して垂直な切断線を指定します。

基準となる線分を選択した後、始点と終点を指示し、視点方向を指示します。

平行線

基準線に対して平行な切断線を指定します。

基準となる線分を選択した後、始点と終点を指示し、視点方向を指示します

ビュー設定

名前

断面ビューの名称を任意に入力します。

[NUM]ボタンをON：自動で番号が振られ、[設定した名称-(番号)]と設定されます。

[NUM]ボタンをOFF：[設定した名称]がそのまま設定されます。

※空欄の場合、または同種同名のビューが存在する場合は「名前変更ダイアログ」が表示されます。
