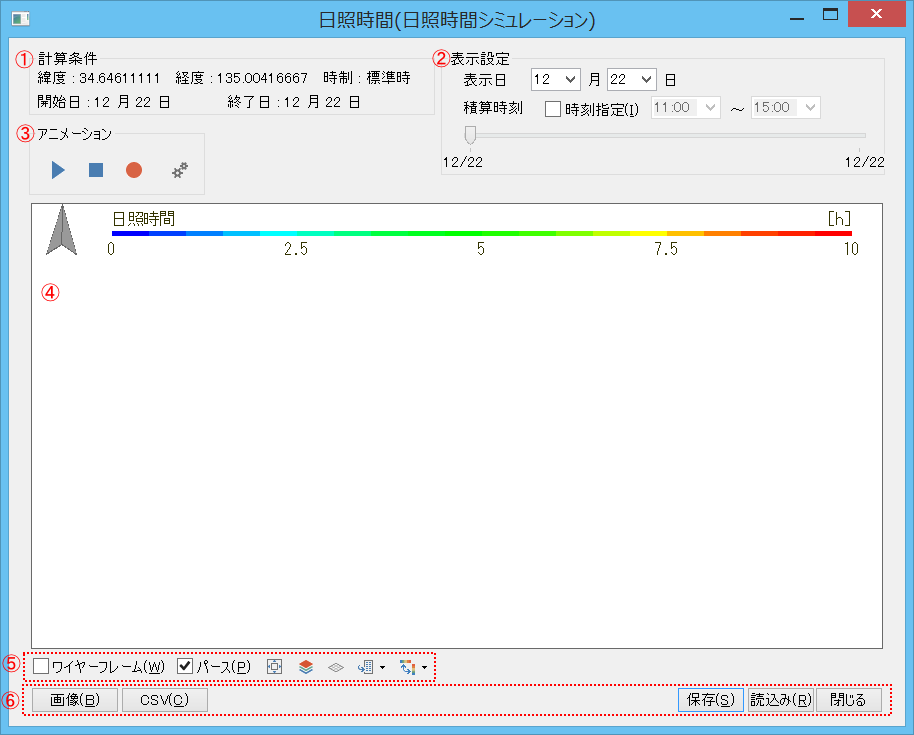

※ダイアログのタイトルの（ ）には、対象とする解析ビューの名称が表示されます。

①計算条件

計算を行った計算条件（緯度経度／時制／開始終了日）が表示されます。

②表示設定

表示日

解析ビュー上でシミュレーション表示する日付を設定します。直接入力も可能です。

※計算を行った範囲の日付を入力してください。

積算時刻

日照時間を積算する時間の開始終了時刻を設定します。直接入力も可能です。

※時刻指定チェックを設定する（）ことで、積算時刻の開始終了時刻を設定することができます。

※時刻指定チェックを設定しない（）場合、日の出～日の入り時刻が積算対象範囲となります。

※積算時刻の開始終了時刻は、計算を行った範囲の時刻を入力してください。

※直接入力の場合、半角で入力し、時間と分の間はコロン(:)を入力してください。(例)12:00

日付スライダー

スライダー位置を変更することで表示日を変更することができます。

③アニメーション

再生ボタン

 アニメーションが開始されます。

停止ボタン

アニメーションを停止します。

録画ボタン

アニメーションを開始すると同時に、アニメーションファイル(avi)として保存します。ボタンを押すと、ファイルダイアログが表示され、保存するファイルを指定します。

設定ボタン

解析アニメーション設定ダイアログが表示され、アニメーションの表示設定ができます。

④解析メインビュー

方位シンボル

矢印の先端方向が北側方向になります。

マウス操作

キーボード操作

⑤ビューツールバー

モデルをワイヤフレーム表示するか否かを指定します。

 モデルをパース表示します。パース表示をしない場合、平行投影表示となります。

全体表示

モデルを全体表示します。

階指定表示

階指定表示ダイアログが表示され、階を指定して表示できます。

メッシュ指定表示

メッシュ指定表示ダイアログが表示され、メッシュを指定して表示できます。

表示方向

モデルの表示方向を指定します。

※平面(P)／東(E)／西(W)／南(S)／北(N)から選択します。

凡例表示方向

凡例の表示方向を指定します。

※横(H)／縦(V)から選択します。

⑥その他ボタン

ファイルダイアログが表示され、解析メインビューの表示状態をビットマップ画像ファイルとして保存できます。

ファイルダイアログが表示され、計算結果データをＣＳＶファイルとして保存できます。

計算結果データをバイナリファイルとして保存できます。

「保存ボタン」で保存したファイルを読み込み、表示することができます。

ダイアログを閉じます。
