天空定規シミュレーションを行います。

◆実行方法

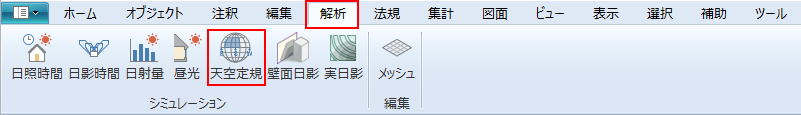

リボンメニュー[解析]→[天空定規]

◆設定値

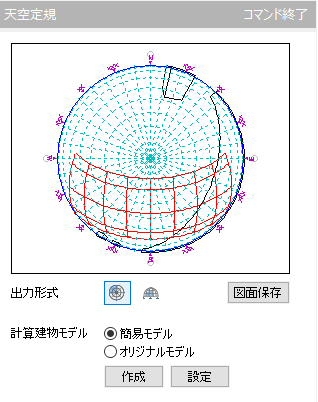

指定位置の天空状態を図化します。

画面上で計算位置を指示すると出力形式に合わせたプレビューが表示されます。

出力形式

全天空図

天頂方向を見た天球の上半分を平面に投影した図を出力します。

 半天空図

南方向を見た天球を平面に投影した図を出力します。

図面保存

プレビューしているものを図面ファイルとして保存します。

計画建物モデル

計算に最適化した計算モデルを生成します。

入力した形状をそのまま計算モデルを生成します。

設定に従って計算建物モデルを作成します。既にある場合は再作成します。

オブジェクト設定サブダイアログを開きます。

ここで選択したオブジェクトを用いて計算モデルを生成します。

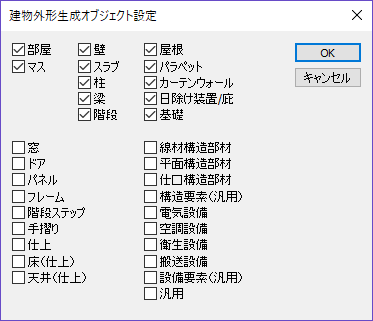

オブジェクト設定ダイアログ
