壁面に落ちる影についての日影解析を行います。

計算結果は壁面に落ちる影の時刻日影線、または等時間日影線を表示します。

◆実行方法

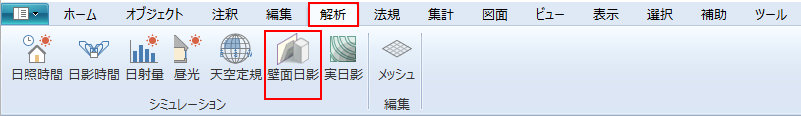

リボンメニュー[解析]→[壁面日影]

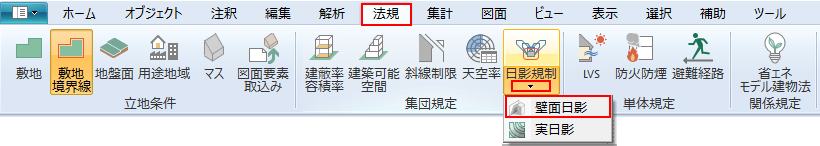

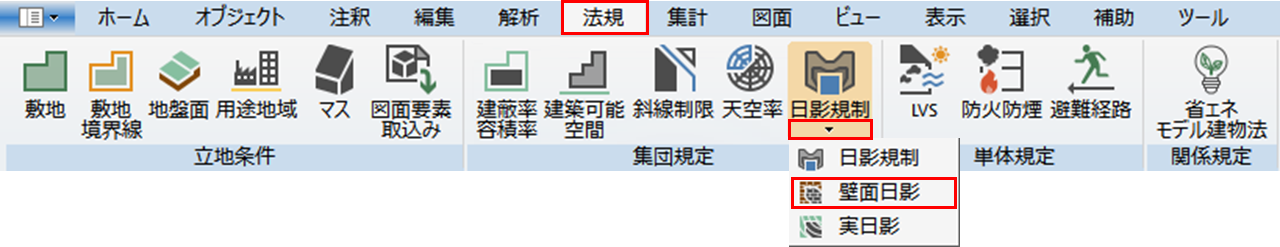

リボンメニュー[法規]→[日影規制]→[壁面日影]

◆ビュー選択

日影計算結果を登録するビューを選択します。

[リスト]ボタンからビューの新規追加・削除を行います。

新規追加

現在の解析ビューで入力された、受影面・計画建物・日影線も含んだビューを複製します。

複製

現在の解析ビューで入力された、受影面・計画建物・日影線も含んだビューを複製します。

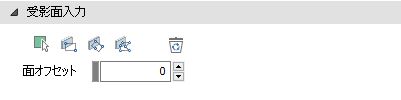

◆受影面入力

計算対象となる影の落ちる領域（受影面）の入力を行います。

入力モード

面参照・面参照矩形・面参照矩形（角度付き）・面参照ポリゴン

面オフセット

指定した値で参照面からオフセットします。オフセットを設定した場合には、参照面の指示後、受影面の面の向きを指示して入力を完了します。

受影面の入力を解除します。

ビュー上で受影面をダブルクリックすることで受影面の面の向きを反転することができます。

受影面の全削除を行います。

◆計算

計算と計算結果の出力を行います。

計算

計算ボタンをクリックで設定内容で計算を行います。

時刻日影・等時間日影

計算タイプとして時刻日影もしくは等時間日影、またはその両方をチェックで指定します。

出力実行

計算結果をもとに図面出力を行ないます。

2D、3D

図面出力時に2D、3Dそれぞれを出力するかチェックで指定します。

計算結果の全削除

計算で使用した影生成モデルや日影線などの計算結果を削除します。

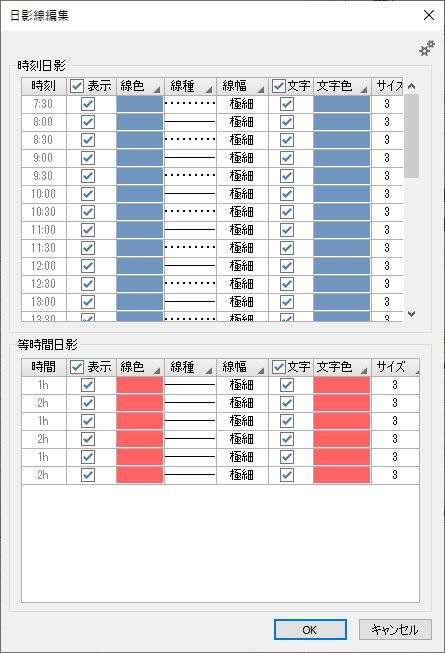

描画属性編集

計算結果の日影線の描画属性を編集します。

◆設定

計算条件の設定を行います。

ビューの計算条件を取得

計算済みのビューの計算条件を取得します。

条件が同じもしくは計算が実行されていない場合は非表示となります。

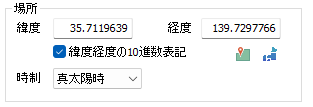

場所

計算する場所を設定します。

緯度、経度

緯度（北緯）、経度（東経）を入力します。

例）10進表記  35.711938 60進数表記 35:42:42.976

※緯度を10進数表記で入力すると、経度も自動的に10進数表記に変換されます。

※カンマで区切ったもデータも貼り付け可能です。（例）35.711938,139.729800

□緯度経度の10進表記

緯度経度の表記を切り替えます。

チェックあり：10進数表記 ｜ チェックなし：度分秒表記

：敷地に設定されている緯度経度を取得します。

：都道府県サブダイアログを開きます。

選択した都道府県庁所在地の緯度経度の値が入力されます。

時制

日本標準時／真太陽時のどちらかを選択します。

※日本標準時 ： 東経１３５度（兵庫県明石市）の子午線における時刻

※真太陽時 ： 南中時刻を正午とした時刻

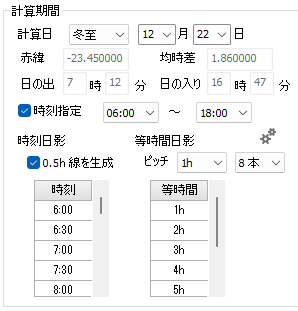

計算期間

計算日や時刻の設定を行ないます。

計算日

計算日を設定します。

「冬至／立冬／秋分／立秋／夏至／立夏／春分／立春／任意日」から選択できます。

選択すると、自動で月日が表示されます。

※日付を直接入力することも可能です。その際、「任意日」が自動で設定されます。

※緯度経度、計算日に基づいて、日の出・日の入り時刻が自動計算され、表示されます。

赤緯・均時差の値は、任意日では略算法によって求まる値、特定日では固定値を使用します。

時刻指定

設定した計算日で計算時刻を指定します。

チェックが入っていないときは、日の出、日の入りの時刻で計算されます。

時刻日影「0.5h 線を生成」

時刻日影で0.5h刻みで計算するかどうかを指定します。

グリッドに計算する時刻が表示されます。

等時間日影「ピッチ、本数」

等時間日影で計算するピッチと本数を指定します。

グリッドに計算する等時間が表示されます。

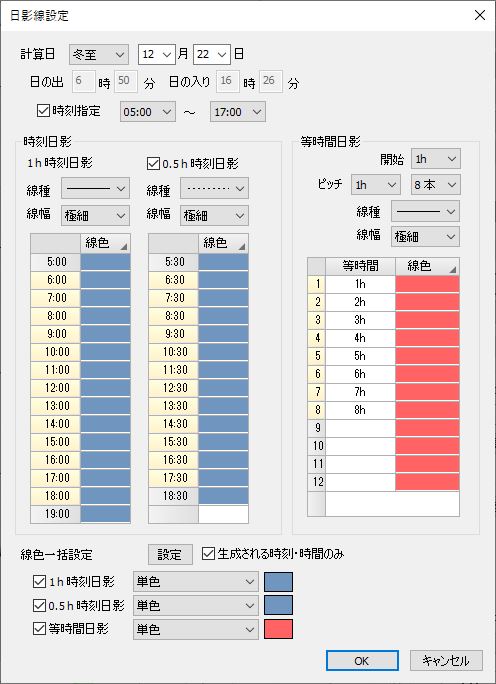

日影線の詳細設定

日影線の線種、線幅、線色、等時間日影線の時間設定などの詳細設定を行ないます。

影生成モデル

計算時に使用する影を生成する計算用建物モデルの設定を行ないます。

シンプル／詳細

影生成モデル生成時に簡単な形状に変更して生成するか、

形状をそのまま使用して詳細に生成するかを設定します。

作成・削除・設定…

影生成モデルの作成、削除をそれぞれ実行します。

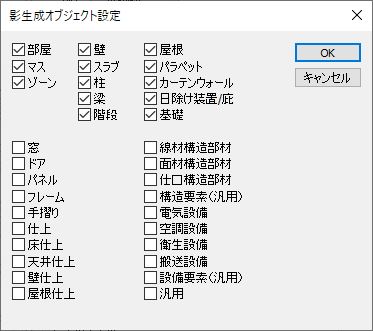

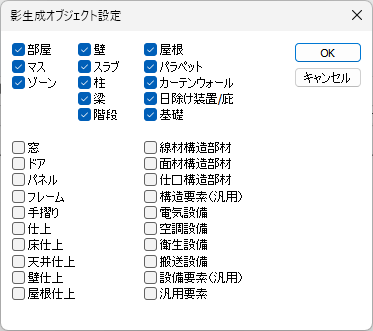

設定…

影生成モデルを自動生成するにあたり、対象とする要素を選択します。
