◆実行方法

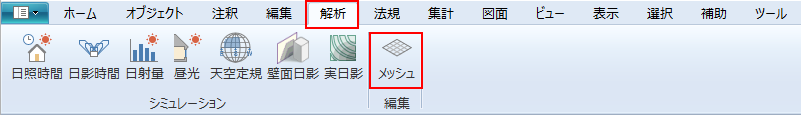

リボンメニュー[解析]→[メッシュ]

◆操作方法

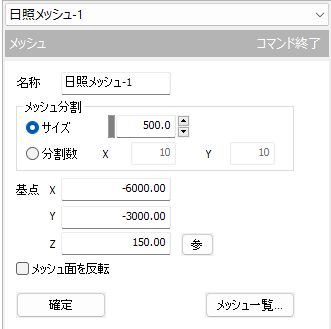

メインビューでメッシュを選択した状態で、コマンドを起動すると、選択されたメッシュの属性が表示されます。

また、コマンド起動後、メッシュを選択すると選択されたメッシュの属性が表示されます。

名称

選択したメッシュの名称が表示されます。

メッシュ分割

分割するメッシュの方法、サイズ等を指定します。

基点

選択したメッシュの基点座標が表示されます。

※(基点参照ボタン)を押すと、アクティブビューのメッシュ形状の基点を、マウス操作で取得できます。

メッシュ面を反転

メッシュの上下面を反転させたい時に指定します。

設定したメッシュ条件に基づいて、メッシュが再作成されます。

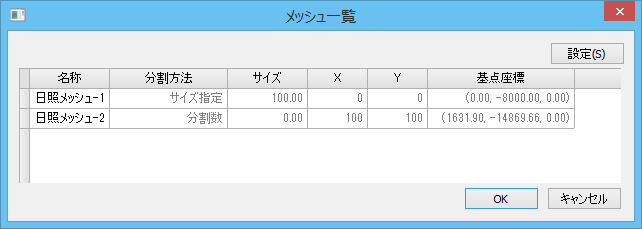

メッシュ一覧ダイアログが表示され、アクティブビューに作成されているメッシュの一覧が表示されます。

メッシュを一覧で確認し、メッシュの名称変更等をしたい場合に使用します。

名称

選択したメッシュの名称が表示されます。変更が可能です。

分割方法

選択したメッシュの分割方法（「サイズ指定」又は、「分割数」）が表示されます。変更はできません。

サイズ

「サイズ」指定でメッシュを作成した場合、そのサイズが表示されます。変更はできません。

X, Y

「分割数」指定でメッシュを作成した場合、その分割数のX、Yが表示されます。変更はできません。

基点座標

メッシュ作成時の基点座標が表示されます。変更はできません。

設定ダイアログが表示され、メッシュ一覧ダイアログの項目の表示・非表示を設定できます。

※サイズに関しては、表示する小数点以下の桁数を指定できます。
