図面ビューを作成します。

指定したモデルビューに対して図面情報を付加した新たな図面ビューを作成します。

作成された図面ビューは、モデルと図面情報を併せた状態でいつでも自由に表示編集作業が行えます。

◆実行方法

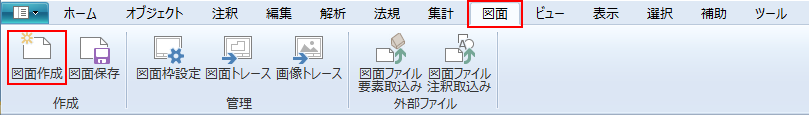

リボンメニュー[図面]→[図面作成]

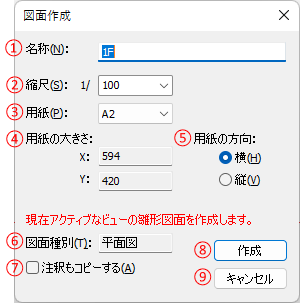

◆設定値

①名称

図面の名称を指定します。デフォルトは、アクティブなビューの名称が設定されます。

②縮尺

作成する図面の縮尺を指定します（入力も可能）。

③用紙

用紙を選択します。

④用紙の大きさ

③で選択した用紙の大きさが表示されます。

⑤用紙の方向

③で選択した用紙の方向を「横」、「縦」から選択します。

⑥図面種別

図面種別（アクティブビューに対する図面の種類）が表示されます。

⑦注釈もコピーする

作成する図面に対して、注釈をコピーするか否かを設定します。

⑧作成

現在アクティブとなっているビューに対する図面が、設定条件で作成されます。

⑨キャンセル

図面を作成することなくダイアログが閉じられます。
