アクティブな図面ビューに対する図面枠設定を行います。

◆実行方法

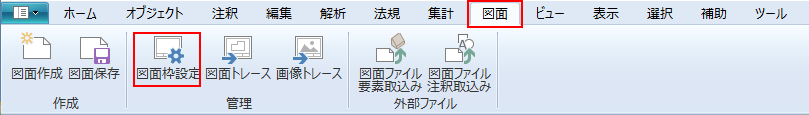

リボンメニュー[図面]→[図面枠設定]

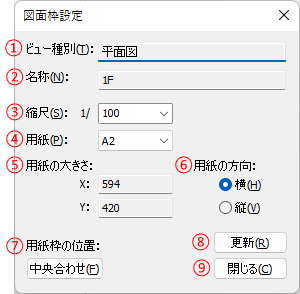

◆設定値

①ビュー識別

図面ビューの種別が表示されます。

②名称

図面ビューの名称が表示されます。

③縮尺

作成された図面ビューの縮尺が表示されます（変更可）。

④用紙

図面ビューに設定されている用紙が表示されます（変更可）。

⑤用紙の大きさ

④で設定されている用紙の大きさが表示されます。

⑥用紙の方向

④で設定されている用紙の方向が表示されます（変更可）。

⑦用紙枠の位置

中央合わせボタンを押すと、モデルの中心に図面枠が移動します。

⑧更新

設定条件が図面ビューに対して反映されます。

⑨閉じる

図面ビューを更新することなくダイアログが閉じられます。
