座標、長さ、角度、面積などの測定を行います。

コマンド実行中も常に表示することができます。

ドッキングの機能はありません。

◆実行方法

①リボンメニュー

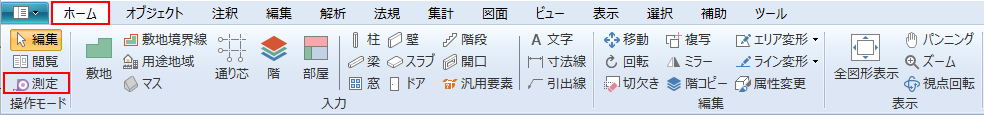

リボンメニュー[ホーム]→[測定]

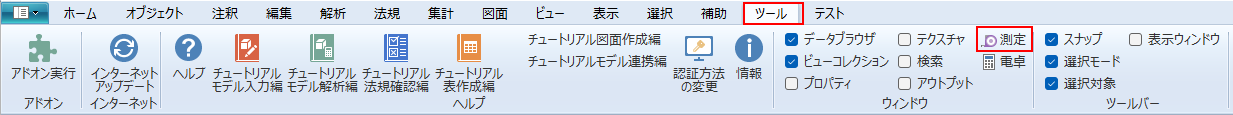

リボンメニュー[ツール]→[測定]

②キーボードから実行

[Ctrl]+[D]でカーソル近くに測定ダイアログが表示されます。

◆測定種類

座標

座標を測定します。

長さ

長さを測定します。

角度

角度を測定します。

面積

面積を測定します。

座オブジェクト辺：長さ

オブジェクトや注釈の辺を指示し、その長さを測定します。

オブジェクト面：面積

オブジェクトや注釈の面を指示し、その面積を測定します。

-------------------------------------------------------------------------------------

履歴表示

測定履歴を表示します。

閉じる

測定ダイアログを閉じ、測定を終了します。

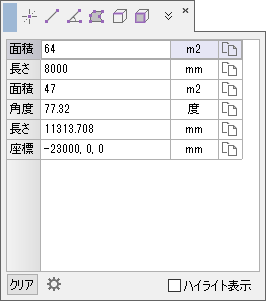

◆履歴

種別

測定種別（座標、長さ、角度、面積）を表します。

値

測定値を表します。

単位

現在の測定値の単位を表します。

コピー

測定値をクリップボードにコピーします。

クリア

測定履歴をすべて消去します。

設定

単位、丸め、桁などを設定します。

◆設定

単位

各測定種別の単位を設定します。

長さ：mm、cm、m

角度：度、度分秒、rad

面積：mm2、cm2、m2

座標：mm、cm、m

丸め

各測定種別の丸めを設定します。

(なし、四捨五入、切り上げ、切り捨て)

桁

各測定種別の桁を設定します。

□測定後クリップボードにコピー

測定実行後、即クリップボードにコピーするかどうかを選択します。

□単位変更は次回測定時から適用

単位の変更を次回の測定時から適用するか、すでに測定済みの内容も変更するかを選択します。

設定を反映します。

設定をキャンセルします。

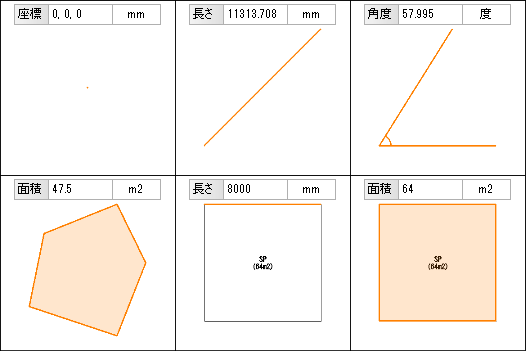

◆測定例
