カーテンウォールを入力します。

◆実行方法

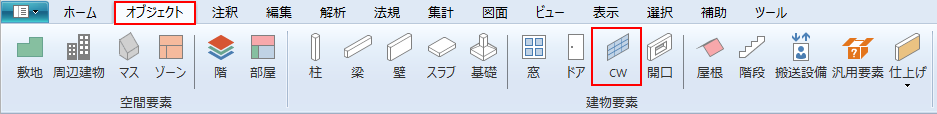

リボンメニュー[オブジェクト]→[CW]

◆操作方法

設定値を入力し、ビュー上で始点と終点の２点指示で入力します。

◆設定値

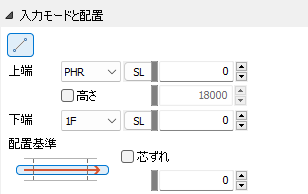

入力モード

線

2点指示で始点終点を入力します。

配置

上端

カーテンウォールの上端レベルを選択します。

高さ

カーテンウォールの高さを設定します。

チェックON:カーテンウォールの高さを任意に設定できます。

チェックOFF:下端～上端までの高さが自動設定されます。

下端

カーテンウォールの下端レベルを選択します。

配置基準

配置基準を設定します。

オフセット

配置基準からのオフセット距離を設定します。単位[mm]

パネル配置

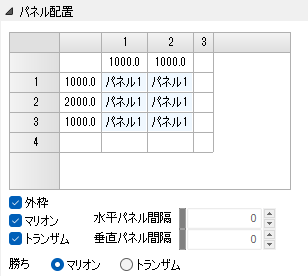

パネルの配置（幅、高さ）

グリッドにパネルの幅、高さ等を設定します。

パネルの材質

配置基準からのオフセット距離を設定します。単位[mm]

水平パネル間隔

水平パネルのパネルとパネルの間隔を設定します。

垂直パネル間隔

垂直パネルのパネルとパネルの間隔を設定します。

勝ち

マリオン、トランザムの勝ち負けを設定します。

パネル配置

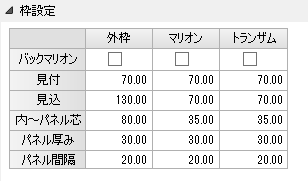

バックマリオン

外枠・マリオン・トランザムそれぞれがバックマリオンのときチェックを入れます。

見付

それぞれの見付寸法を設定します。

見込

それぞれの見込寸法を設定します。

内～パネル芯

それぞれの内側～パネル芯までの寸法を設定します。

パネル厚み

それぞれのパネルを挿入する間隔の寸法を設定します。

パネル間隔

それぞれのパネル間隔の寸法を設定します。
