◆実行方法

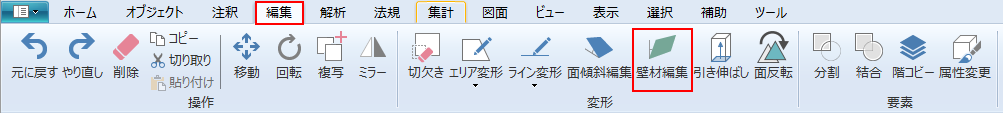

リボンメニュー[編集]→[壁材編集]

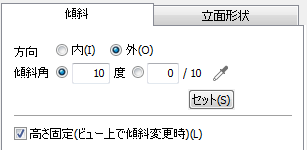

◆傾斜角度

壁の内外と傾斜角度を指定し、壁の傾斜角度を編集します。

また、ビュー上で壁の上辺もしくは下辺と指定辺の移動位置をクリックして、傾斜編集も可能です。

傾斜する方向を壁の内/外どちらか選択します。

指定したい傾斜角を指定し、セットボタンで選択している壁オブジェクトの傾斜角を編集します。

ボタンで壁材オブジェクトの傾斜角度を取得します。

ON：ビュー上で傾斜角を変更時に、壁の高さ固定で編集されます。

OFF：ビュー上で傾斜角を変更時に、壁高さも指示位置に編集されます。

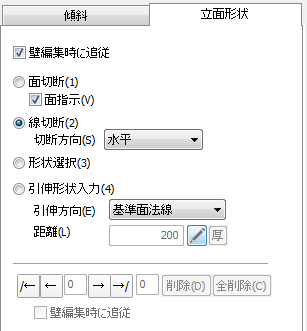

選択した壁の形状の編集をおこないます。

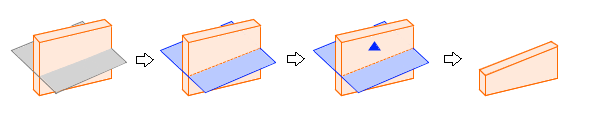

面と切断方向を指示して選択壁を切断します。

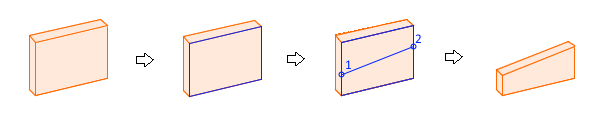

切断線分を入力する面を指示し、線分を入力後に切断方向を指示して選択壁を切断します。

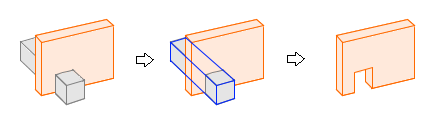

選択壁を切欠く形状を指示し、選択壁をその形状で切欠きます。

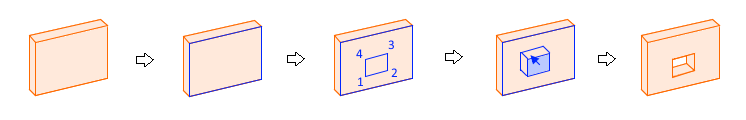

断面となる頂点を指示後に、引伸ばし方向(＋距離)を指示して選択壁を切欠く引き伸ばし形状を入力します。

壁に切欠き形状が設定されている際に、その切欠き形状を削除します。
