要素を回転します。

回転の方法はマウス回転、角度指定回転の２種類あります。

◆実行方法

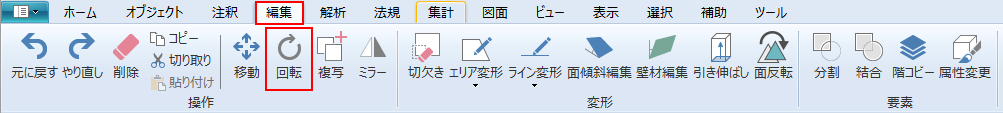

リボンメニュー[編集]→[回転]

◆マウス回転

選択した要素を、ビュー上で指示して回転します。

操作

１）をクリックします。

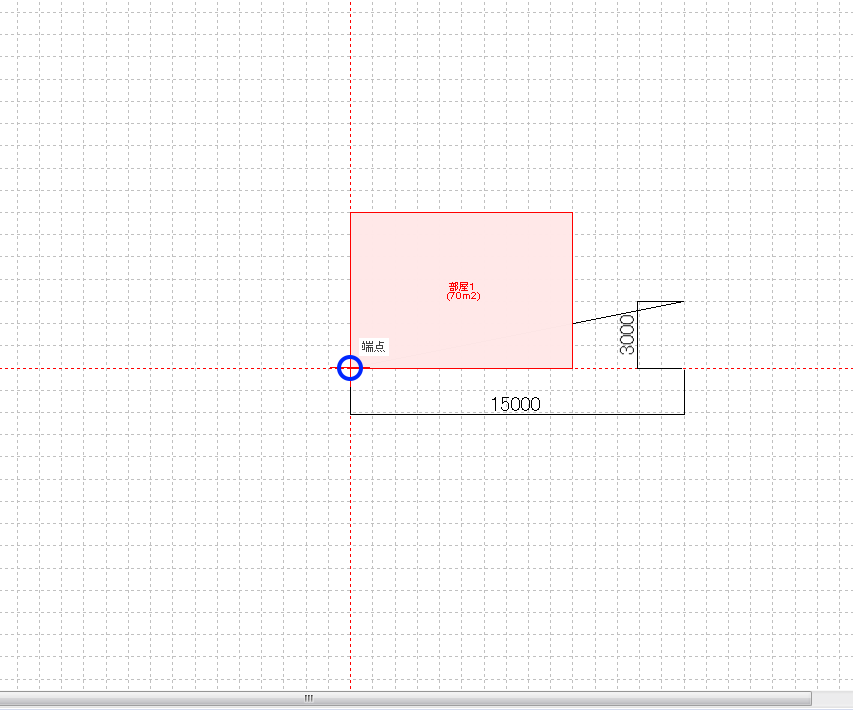

２）要素を選択し、回転の中心点を指示します。

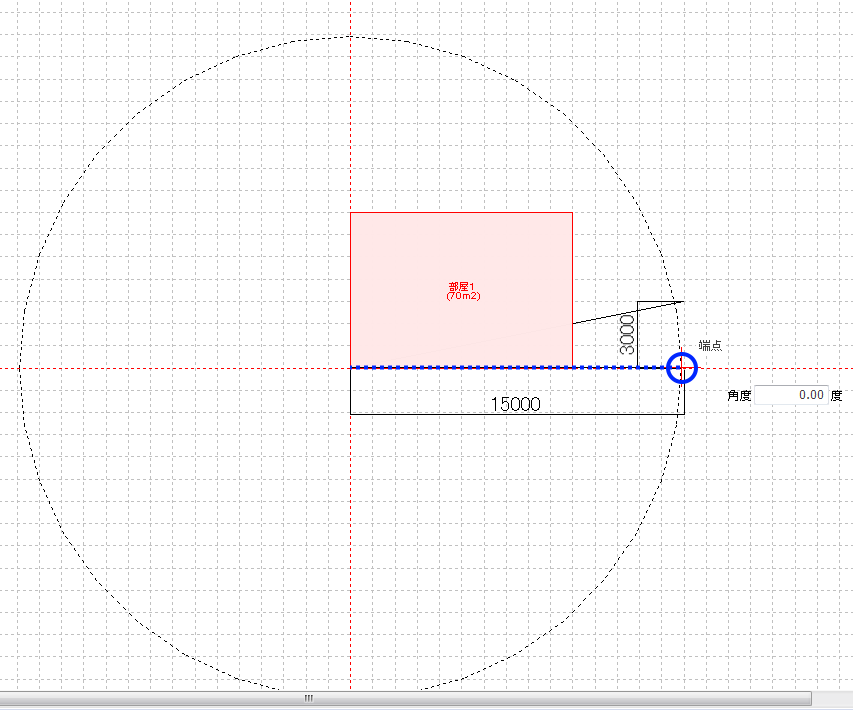

３）回転の基準となる位置（角度0度となる位置)を指示します。

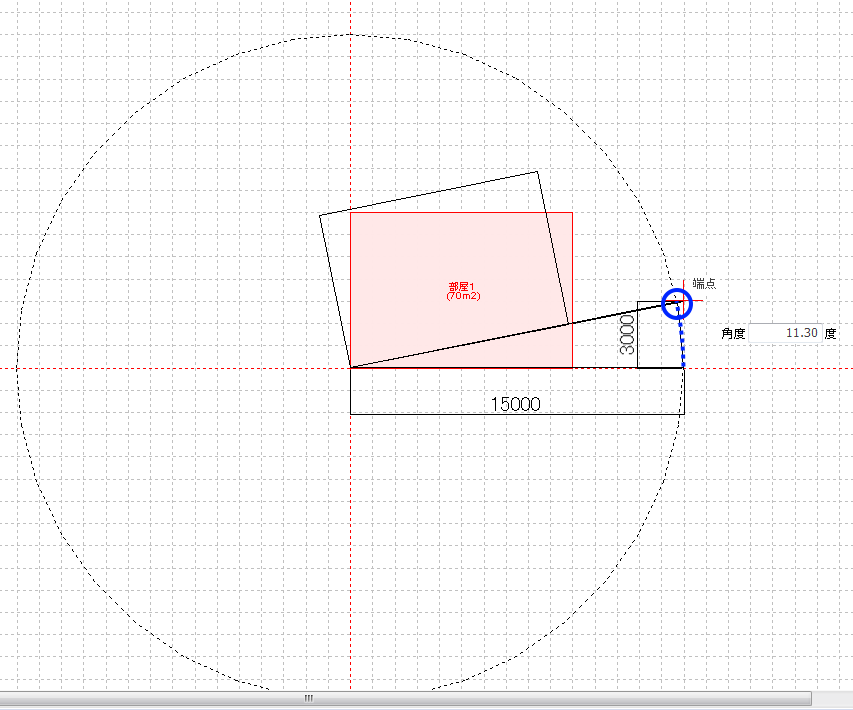

３）回転角度をビュー上で指示します。

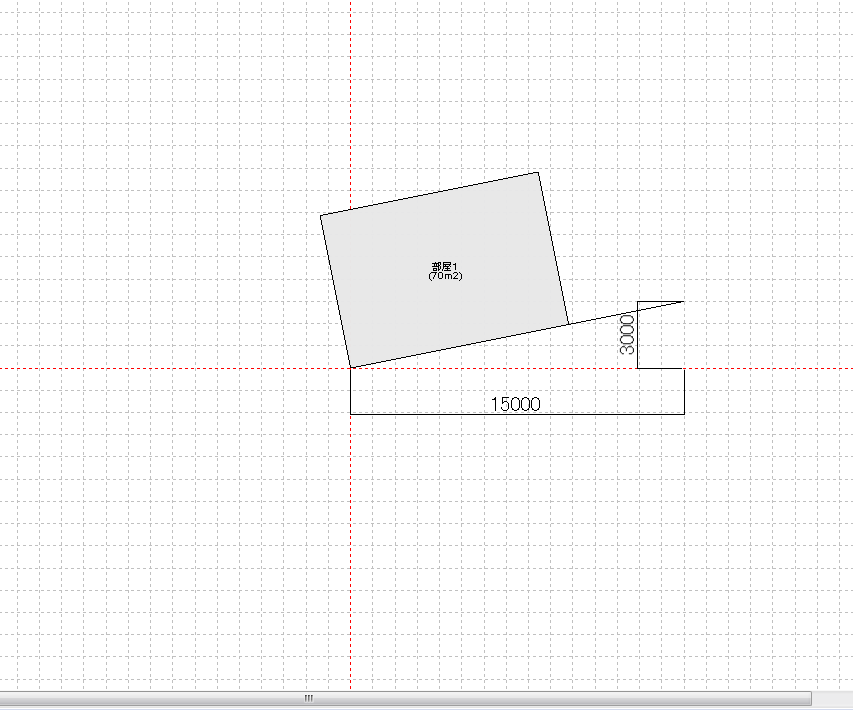

４）回転

■補足

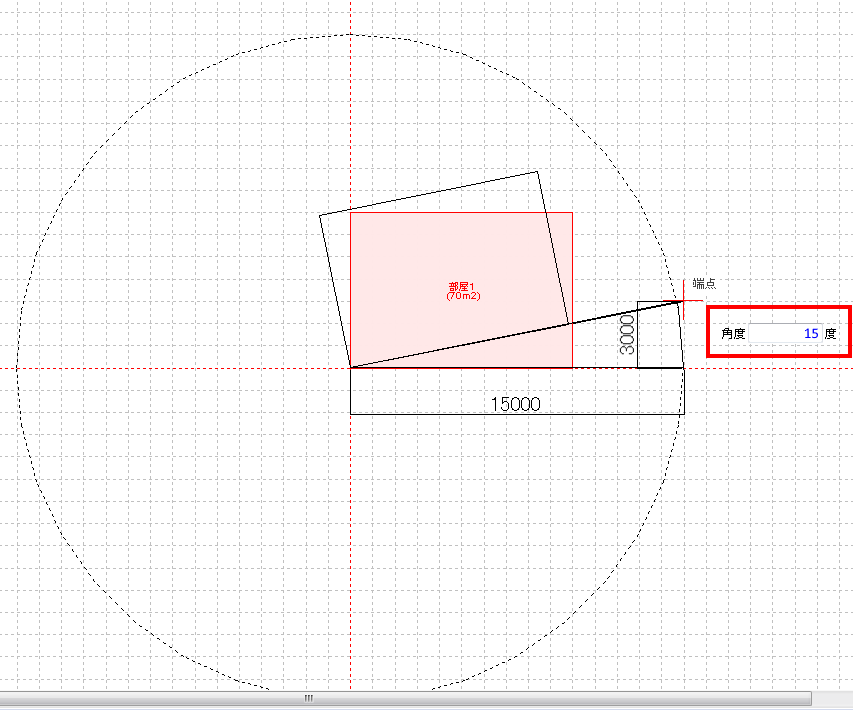

３の回転角度を指示で、座標アシストに数値を入力して、指定した角度で回転することができます。

[Tab]キーで座標アシストにフォーカスを移動し、数値入力します。

数値を入力すると、入力欄の数値が青になり、角度が固定されます。

[Enter]キーまたは、ビュー上クリックで回転します。

◆角度指定回転

角度指定で角度を指定します。

操作

１）をクリックして、設定を確認します。

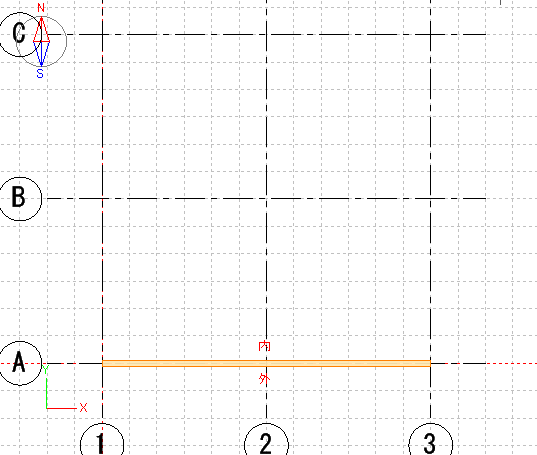

２）要素を選択します。

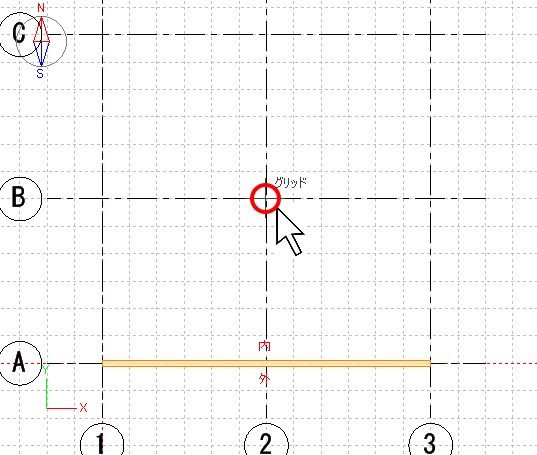

２）回転の中心を指示します。

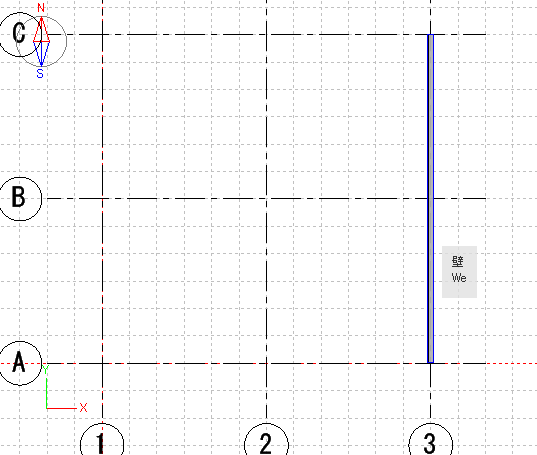

２）回転

設定値

角度

回転角度を数値指定します。

「+」は反時計周りに、「-」は時計周りに回転します。

代表的な角度はボタンで設定できます。「0,90,180,270,15,30,45,60」

[/2]

角度を半分にします。

[MY]

Y軸反転の角度にします。

[MX]

X軸反転の角度にします。
