選択オブジェクトを基準線をもとにミラー反転もしくはミラー複写します。

◆実行方法

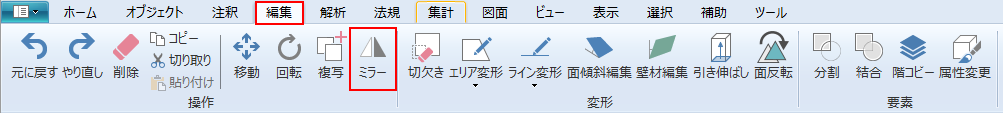

リボンメニュー[編集]→[ミラー]

◆操作方法

1)要素選択

ミラー反転したい要素を選択します。

2)反転位置の指示

ミラーの基準となる線分の基準線の始点と終点を指示します。

基準ラインオブジェクト指示ONの場合は基準線となる要素形状を選択します。

3)反転

要素形状が反転します。

◆設定値

複写

元の要素を残す場合に、チェックONします。

基準ライン要素指示

チェックON：ミラー反転の基準線を既存の要素形状から指示します。

チェックOFF：ミラー反転の基準線の始点と終点を指示します。
