要素形状の線分編集を行います。

壁、梁、線分等の線材を伸縮やカットします。

ストレッチ/伸縮	延長カット	中抜き
線分連結	線分円弧切替

◆実行方法

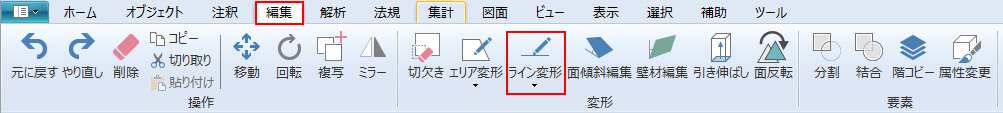

リボンメニュー[編集]→[ライン変形]

◆ストレッチ/伸縮

線材の端点を移動します。

※Ctrlキーでストレッチと伸縮を切り替え

操作方法

① 編集したい線材要素を選択します。

② 選択した要素の移動したい端点を指示します。

③ 端点の移動先を指示します。

◆延長カット

基準線まで指示した方向に線材を延長もしくはカットします。

操作方法

① 編集したい線材要素を選択します。

② カットラインを２点指示します。

③ 延長カットの方向を指示します。

対象オブジェクトをあとで選択

ON：延長カットラインや方向指示後に要素を選択します。

カットする要素を追加して選択することが可能です。

基準ラインオブジェクト指示

カットラインを線材要素を指示して指定します。

◆中抜き

カットライン1とカットライン2の間を中抜きします。

操作方法

① 編集したい線材要素を選択します。

② カットライン1を２点指示します。

③ カットライン2を２点指示します。

対象オブジェクトをあとで選択

ON：カットラインや方向指示後に要素を選択します。

中抜きする要素を追加して選択することが可能です。

基準ラインオブジェクト指示

カットラインを線材要素を指示して指定します。

◆線分連結

２つの線材を連結させます。

操作方法

① 連結したい線材要素を２個指示します。

◆線分円弧切替

線材を線分から円弧に、円弧から線分に変換します。

操作方法

① 編集したい線材要素を選択します。

② 選択した要素の線上点を指示します。

③ 円弧に変換する場合は変換する円弧上の点を指示します。

線分に変換する場合はクリックで編集を確定します。
