◆実行方法

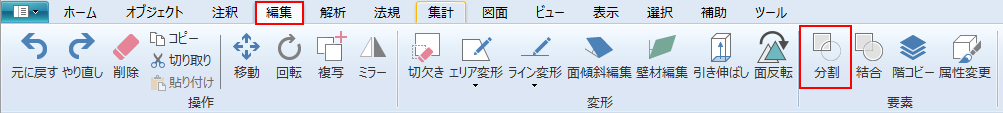

リボンメニュー[編集]→[分割]

◆操作方法

①分割線の入力モードなどの設定値を確認します。

②分割する要素を選択します。

③分割線分を指示します。

分割線の入力方法は、下記の２種類です。

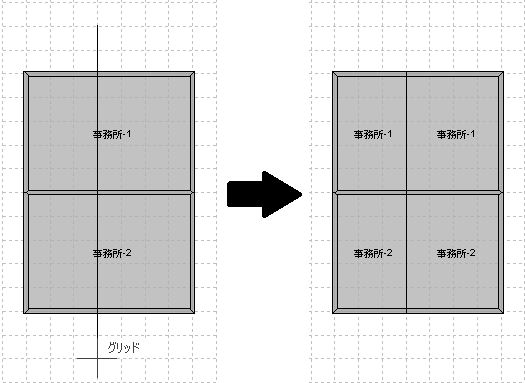

分割線分を入力してオブジェクトを分割します。

基準ラインオブジェクト指示

ON：基準線を既存の要素形状から指示します。

OFF：基準線の始点終点を指示します。

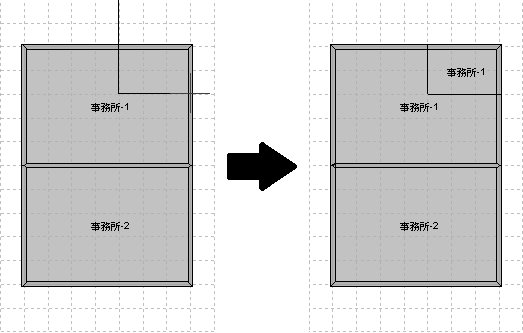

ポリラインを入力してオブジェクトを分割します。

※１分割線の入力は、平面ビュー、３Ｄビューのみ可能です。

※２分割の対象となる要素は、部屋、ゾーン、スラブ、壁、梁、床、天井、用途地域、注釈図形です。

※３選択対象で指定した要素が、分割対象となります（「すべて」を選択すると、※２の要素が分割対象となります）。
