要素形状の切欠きを行います。

切欠きの対象となる要素は、部屋、ゾーン、敷地、スラブ、壁、梁、床、天井、用途地域、注釈図形です。

◆実行方法

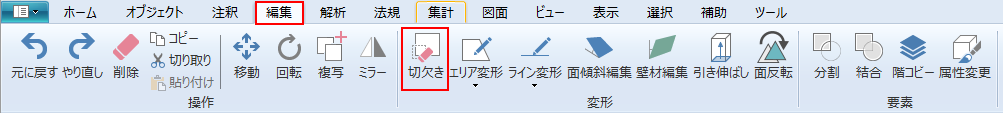

リボンメニュー[編集]→[切欠き]

◆操作方法

切欠き形状の入力方法によって、操作が異なります。

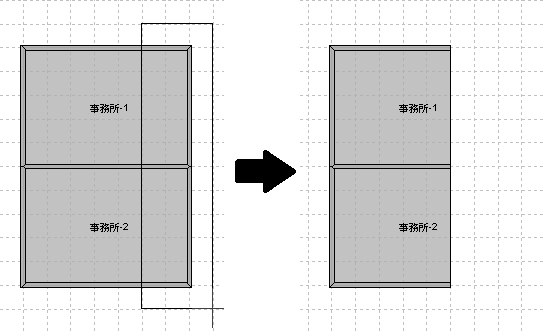

矩形入力

切欠き形状を矩形で入力します。

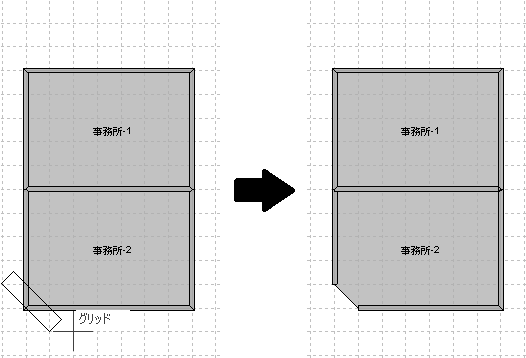

角度付き矩形入力

切欠き形状を角度付き矩形で入力します。

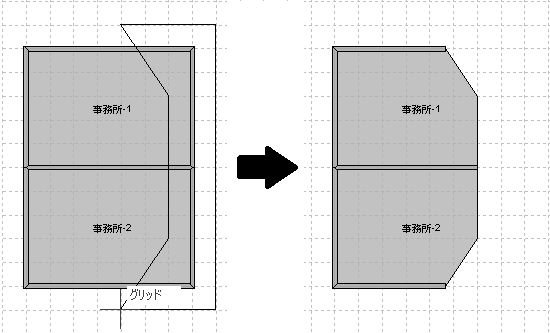

ポリゴン入力

切欠き形状をポリゴンで入力します。

ポリゴン参照入力

ポリゴンを指示して切り欠きます。

◆設定値

説明2の内容をかきます。

切欠き設定

範囲外削除

チェックなしで切欠き形状内を削除し、チェックありで切欠き形状外を削除します。

編集対象設定

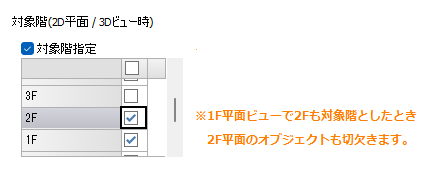

対象階

2D平面や3Dビューの際に切欠きを行う対象階を設定します。

対象階設定

ON：指定（チェック）した階の要素に対して切欠きを行います。

ON：アクティブなビューの要素に対して切欠きを行います。

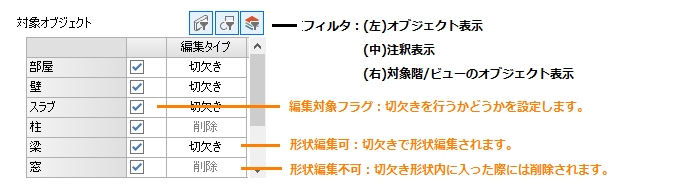

対象オブジェクト

切欠きの対象オブジェクトを選択します。
