文字を線分化(ポリゴン変換)するコマンドです。

対象となる要素は、文字、引出線文字、寸法線文字、オブジェクトの参照文字です。

◆実行方法

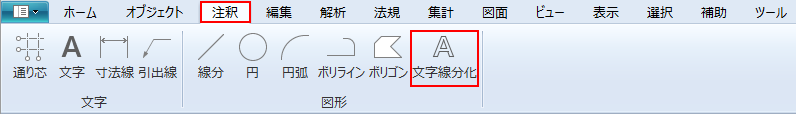

リボンメニュー[注釈]→[文字線分化]

◆操作方法

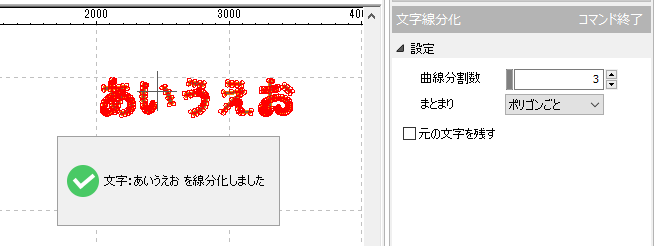

曲線の分割数や要素のまとまりの設定を確認して、ビュー上の文字を選択します。

◆設定値

曲線分割数

曲線の分割数を設定します。 (2～10)

まとまり

変換後の要素のまとまりを選択します。

ポリゴンごと：

1つのポリゴンごと別々の要素になります。

1文字：

1文字ずつの要素になります。

文字列：

文字列をまとめて要素になります。

元の文字を残す

元の文字データを残す場合に☑します。

文字以外(引出線文字、寸法文字、参照文字)は元データは削除されません。
