3.6.3 Google Earthコンバーター

DRA-CADで作成した3次元建物モデルが、Google Earthを利用したプレゼンテーションに活用でき、高品質な3次元の表現ができます。

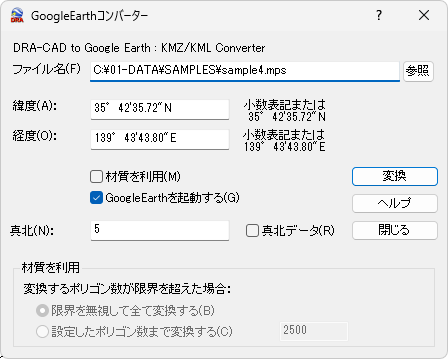

【Google Earthコンバーター】コマンドでDRA-CADデータ(閉じた3次元ポリライン)をKMZ/KMLデータへ変換します。

• 閉じていない3次元ポリラインや2次元図形、シンボル、ブロックなどは変換されません。パッケージは要素ごとに分解された後、変換されます。

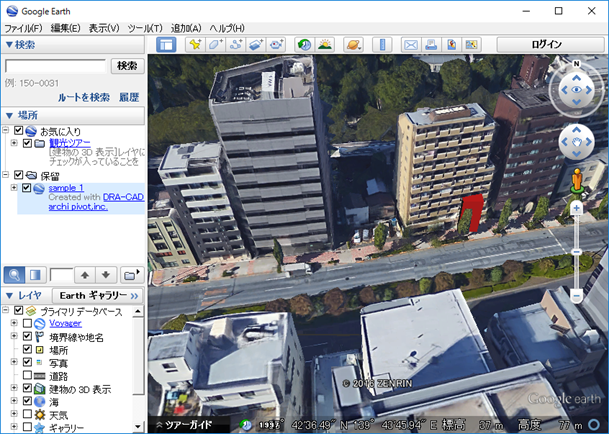

[変換]ボタンをクリックすると、KMZ/KMLデータへの変換を開始します。指定したファイルと同じフォルダに同名のKMZ/KMLファイルが作成され、Google Earth上に入力された３次元図形が表示されます。
