3.2 3次元図形の要素

• 各コマンドの詳細な説明および操作方法についてはリファレンスマニュアルを参照してください。

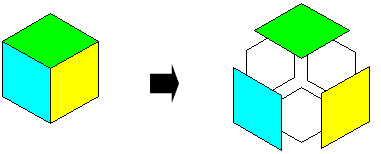

3次元図形には、「ワイヤーフレームモデル(針金細工のようなモデル)」、「ソリッドモデル(中身が詰まった粘土細工のようなモデル)」と「サーフェスモデル(中身がない紙細工のようなモデル)」があります。DRA-CADで作成される3次元図形は、「サーフェスモデル」になります。
これらの面1つ1つのことを、モデルを構成する最小単位の｢ポリゴン｣と呼びます。

3次元図形の要素は、次の種類があります。

• カメラ、ライトの詳細は｢3.5.1 カメラ、3.5.2 ライト｣を参照してください。

ここでは、それぞれの図形要素が持っている情報を記載しています。

【図形のプロパティ】コマンドの〔属性〕タブとそれぞれの〔図形の要素〕タブ、または【プロパティパレット】に情報が表示されます。また、情報の数値を変更することで図形を変更できます。

3.2.1 3次元線分

2次元の線分がX、Y平面上(Z方向なし)に作図するのに対して、3次元の線分はX、Y、Zの作業平面上に作図します。
つまり、X、Y、Z空間に傾いた線分を作図できます。

3次元線分を描くとき、セットアップ時に設定した｢操作方法｣により異なります(詳細は『第2章 DRA-CADの概要』の｢2.4.2 線分｣を参照)。

[3次元線分の情報]
